多接口法兰式蝶阀阀体结构三维设计

在化工流体输送、市政给排水、暖通空调循环管路、工业制程介质调控的现场场景里，蝶阀是管路系统中承担通断、节流调节功能的核心部件，这款多接口法兰式蝶阀的阀体结构，完全围绕现场安装适配、长期运行可靠性的需求展开设计。从实际工况适配来看，这类带多向法兰接口的蝶阀，多用于管路交汇节点，不需要额外加装三通转接件，就能同时实现主路通断控制与支路介质分流，减少管路连接的密封点数量，降低现场跑冒滴漏的风险，尤其适合空间紧凑的设备集成管路布局，比如成套水处理设备内部的管路排布、小型化工反应装置的介质进出管路，能有效压缩管路系统的整体占用空间。

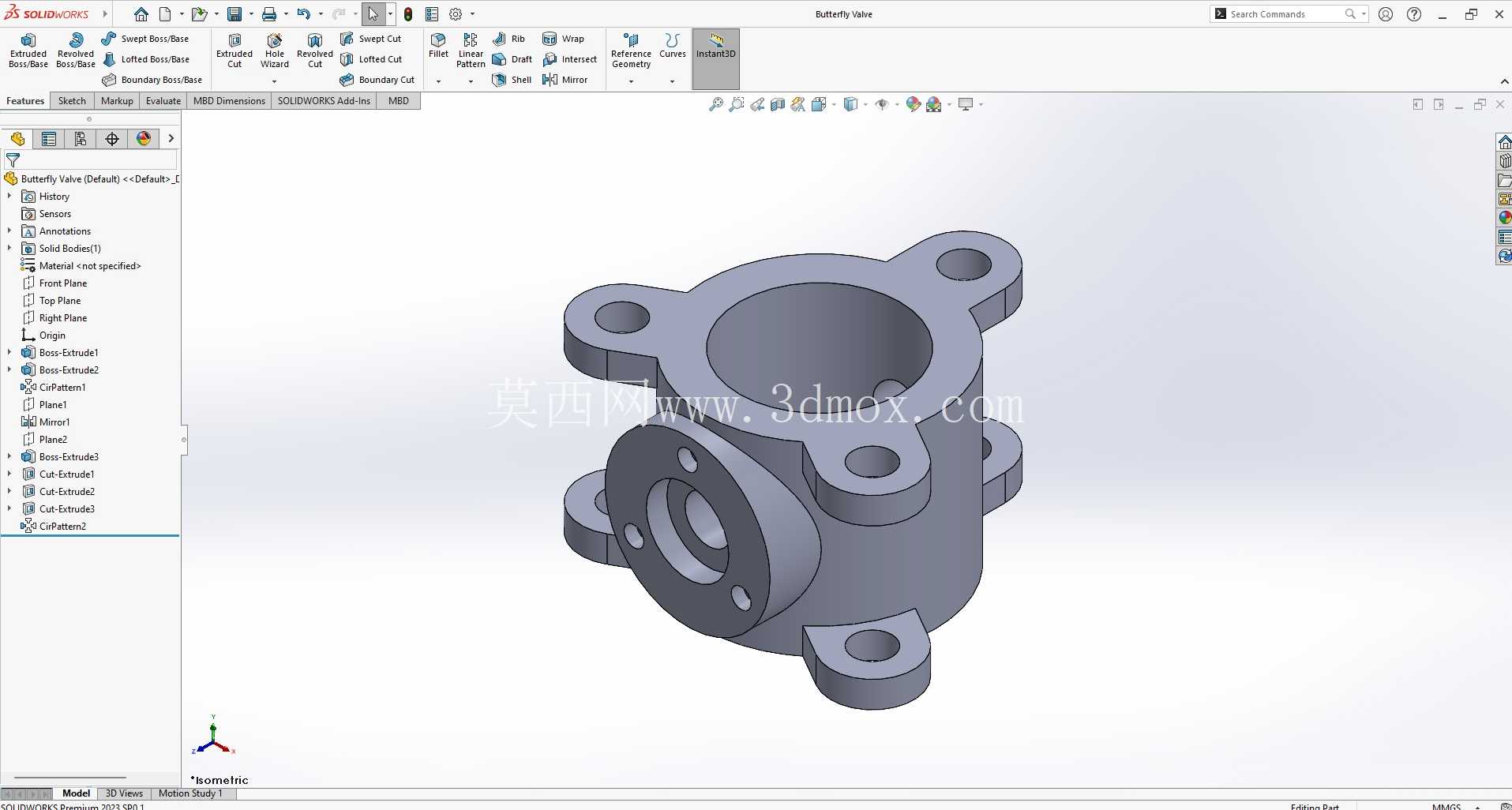

从结构功能特性来看，阀体采用一体化铸造成型的主体结构，三个方向的法兰连接耳均带螺栓安装孔，法兰端面预留密封垫片的安装贴合面，加工时需要保证端面平面度公差控制在0.1mm以内，避免密封面压合不均导致的介质泄漏。阀体内部的流道做了圆弧过渡处理，没有直角突变结构，能减少介质流经时的流阻损失，降低管路输送的能耗，同时避免介质内的固体杂质在流道拐角处淤积，适配含少量颗粒杂质的污水、浆料类介质输送场景。阀瓣安装位的同轴度公差严格控制，保证阀瓣转动时无卡滞，密封面能完全贴合，实现零泄漏截断。

设计过程中，首先要确定的是公称通径对应的法兰安装尺寸，所有法兰的螺栓孔中心距、孔径都匹配对应压力等级的管路法兰标准，不需要现场二次改孔就能直接对接标准管路。安装边界方面，阀体顶部的阀杆安装位预留了执行器的安装空间，不管是搭配手动涡轮执行器，还是气动、电动执行机构，都有足够的安装操作空间，侧面的支路接口法兰与主路接口的中心距经过反复校核，保证现场安装螺栓时，扳手有足够的操作空间，不会出现螺栓无法拧紧的情况。阀体的壁厚根据公称压力等级做了强度校核，在1.6MPa的工作压力下，壁厚满足强度要求，同时不会因为壁厚过大导致整体重量超标，兼顾强度要求与安装便利性。

建模过程中，所有安装孔位、密封槽、流道曲面都做了参数化关联，如果需要调整公称通径或者压力等级，只需要修改对应参数就能快速生成新的阀体模型，不需要重新绘制整体结构，能大幅缩短同系列不同规格阀门的设计周期。法兰端面的密封槽尺寸匹配常用的橡胶垫片、金属缠绕垫片的安装尺寸，现场更换密封件时不需要定制特殊规格的垫片，降低运维配件的采购成本。阀体外部的加强筋布局，沿着介质压力的受力方向分布，在不增加过多壁厚的前提下，提升阀体的整体刚性，避免管路安装时螺栓锁紧力过大导致阀体变形，同时也能耐受管路运行时的水锤冲击，延长阀门的整体使用寿命。
