通讯设备用弧形连接托架结构设计

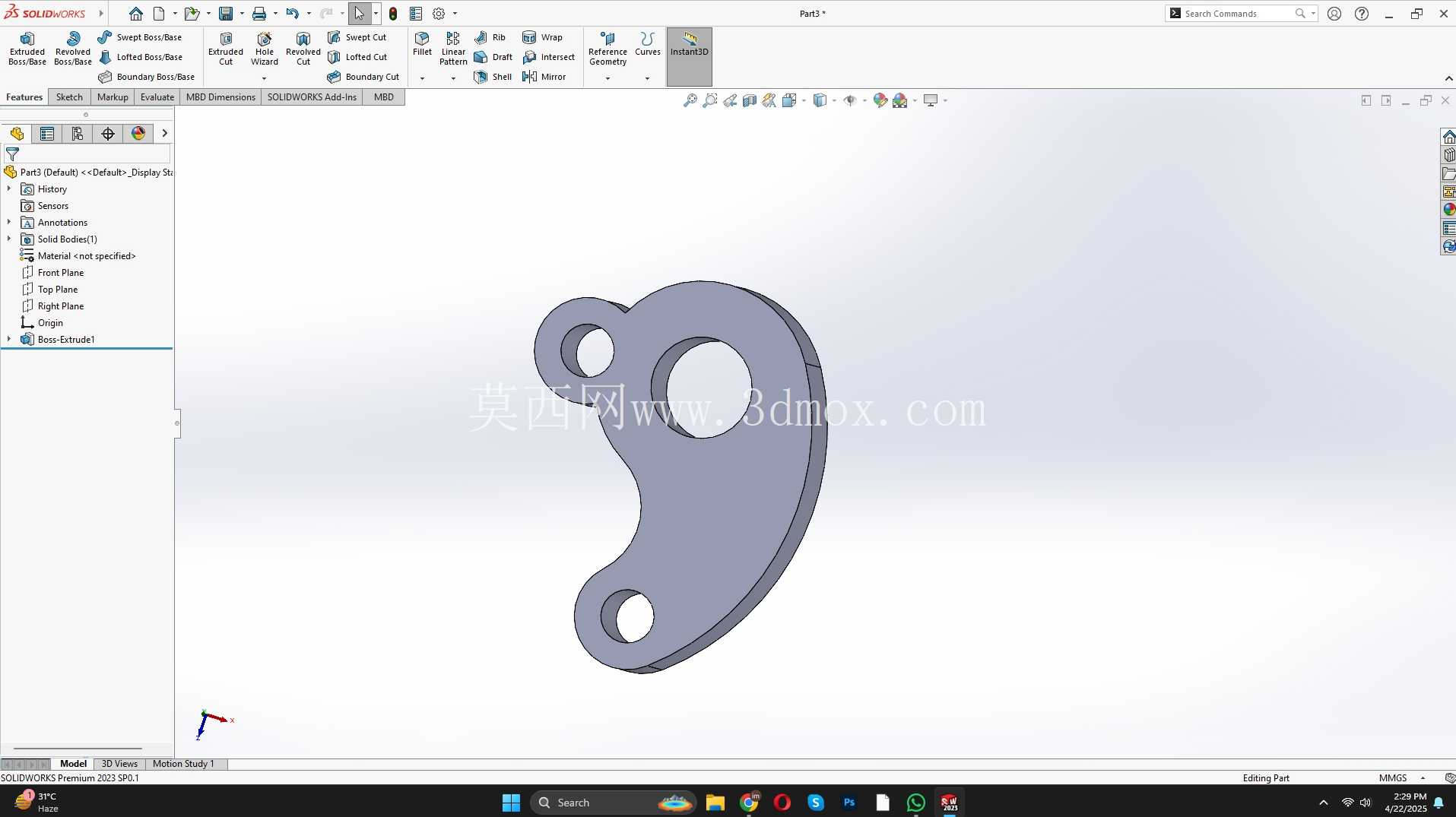

　　在通讯基站配套管线架设、室内通讯布线支撑场景中，这类弧形连接托架是承担管线定位、部件间载荷传递的核心小尺寸结构件，日常作业中很少被终端用户留意，但在通讯设备的安装链路里，它的结构合理性直接决定了管线排布的规整度与长期使用的连接可靠性。从结构形态来看，该构件采用非对称弧形板状构型，整体轮廓顺着安装空间的避让需求做了流畅的曲线过渡，没有多余的冗余结构，三个安装孔位分别布置在弧形轮廓的三个端点区域，其中大尺寸通孔位于构件中部偏上位置，两个小尺寸通孔分别分布在弧形的上下两端，孔位的中心距经过匹配安装场景的边界尺寸做了精准设定，既保证安装时螺栓穿装的操作空间，也能让构件在锁紧后形成稳定的三角受力支撑结构，避免长期受管线振动载荷出现连接松动。设计这类构件时，首先要考虑的是安装场景的空间避让需求，通讯设备内部或布线区域的空间往往十分紧凑，直线型支架很容易和周边的线缆、其他结构件产生干涉，因此采用弧形轮廓可以顺着周边构件的排布走向贴合安装，最大化利用狭窄的安装空间，同时弧形的板身结构相比直条支架具备更好的抗扭性能，当管线受外力拉扯产生侧向力时，弧形结构可以通过微小的弹性形变分散部分冲击载荷，避免应力集中在孔位位置造成构件开裂。

　　从安装边界来看，该构件的板厚适配通讯行业常用的M4-M6规格安装螺栓，孔位的倒角处理可以避免螺栓穿装时出现卡滞，板身的边缘做了圆角钝化处理，不会在安装过程中割伤通讯线缆的外绝缘层，这一点在布线密集的通讯场景中尤为重要，很多支架类构件失效问题恰恰出在边缘锐边割伤线缆造成的线路故障上。实际使用中，这类托架既可以用来固定通讯管线的走向，将轻质通讯管道牢牢固定在设备机架或墙面基座上，也可以作为小型通讯模块的连接挂耳，实现模块与安装基座之间的柔性连接，抵消设备运行过程中产生的微小振动，避免模块接插件因长期振动出现接触不良的问题。

　　建模过程中需要重点控制弧形轮廓的曲率精度，三个孔位的同轴度与位置度公差要控制在合理范围内，否则现场安装时很容易出现孔位对不齐、螺栓无法穿装的问题，板身的厚度要根据实际承载的管线重量做匹配，过薄会导致构件受力后变形，过厚则会浪费材料同时挤占宝贵的安装空间。不同于重型机械的承载支架，通讯场景用的这类连接托架对重量控制有较高要求，因此在保证结构强度的前提下，要尽可能去除非受力区域的多余材料，该构件的弧形轮廓本身就是顺着受力路径优化的形态，没有额外的减重孔也能实现较好的强度重量比，板身的平面度公差要控制在合理区间，保证安装后和安装基面完全贴合，避免出现点接触造成的局部应力过大。

　　在户外通讯基站场景中使用时，这类构件后续还会做表面镀锌或者喷塑处理，因此建模时还要预留表面处理的厚度余量，避免处理后孔位尺寸变小影响螺栓装配，构件的所有转角位置都做了圆弧过渡，也能让表面处理的涂层更均匀附着，减少涂层堆积或者漏涂的问题，提升构件的户外抗腐蚀能力。很多刚入行的结构设计人员在做这类小尺寸连接件时，往往会忽略实际安装的操作空间，把孔位设计得过于靠近构件边缘，或者轮廓设计得过于复杂，不仅增加加工成本，也会给现场安装带来很多不必要的麻烦，这个托架的结构设计就充分考虑了现场安装的便利性，三个孔位周边都预留了足够的扳手操作空间，安装人员即使在狭窄的布线井里也能顺利完成螺栓锁紧作业。从受力角度分析，当托架承载管线重量时，中部的大孔位是主要的承载连接点，上下两个小孔位起到限位和防转的作用，弧形的板身可以将中部的载荷均匀分散到两个端部的安装点上，不会出现局部应力集中的问题，即使在管线受外力产生轻微晃动的情况下，构件也能保持稳定的连接状态，不会出现疲劳断裂的问题。
