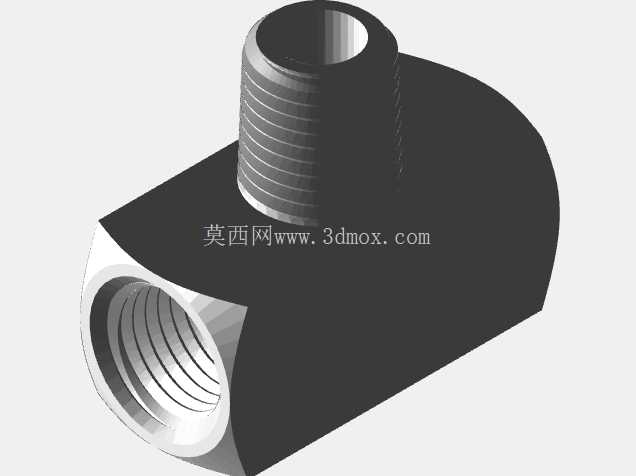

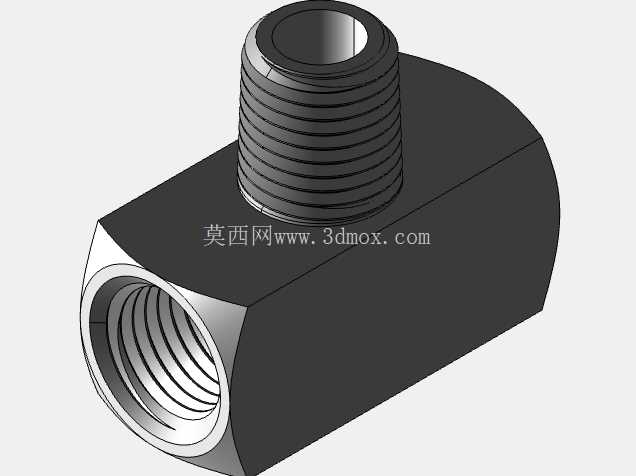

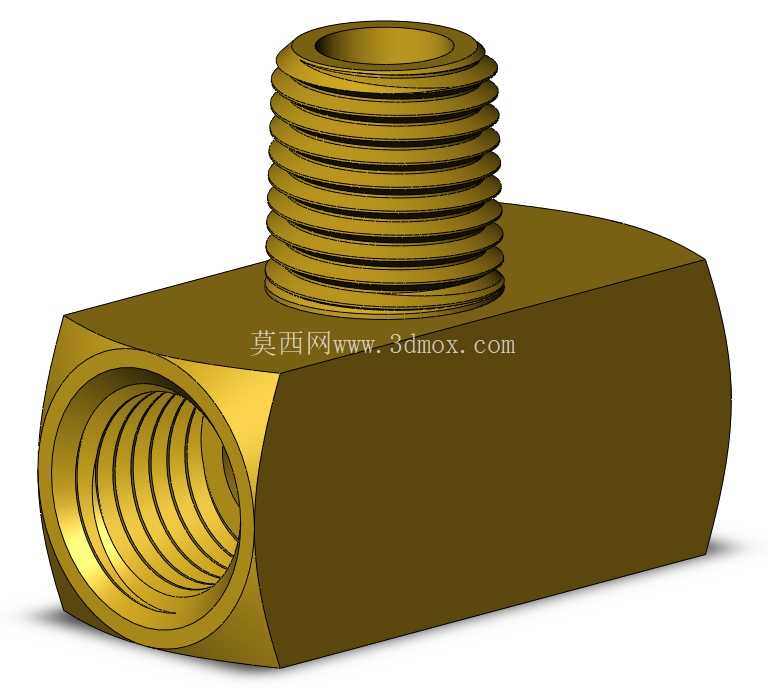

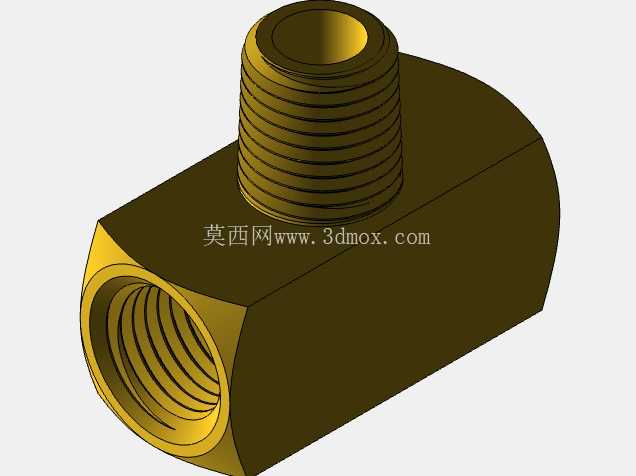

1/4英寸内外螺纹黄铜三通管路接头

在气动控制回路、低压给排水支路、小型液压测试台架这类需要拆分介质通路的场景里，三通接头是最基础也最考验细节设计的管路连接件，这款1/4英寸规格的黄铜三通，针对的是小通径、低压工况下的直角分流需求，区别于常见的三内丝或者三外丝三通，它采用了两内一外的螺纹组合，能省去一个内外丝转接头的安装步骤，在紧凑安装空间里减少管路节点数量，降低泄漏风险。

从实际使用场景来看，这类接头常出现在车间气动工具的支路分配上，比如从主气路引出一路接气动螺丝刀、一路接吹气枪的场景，上升端的外螺纹可以直接拧入气源处理件的内丝出口，两个水平方向的内丝接口分别接两路PU气管快插接头，不需要额外堆叠转接头，整体安装后突出高度更低，不会在设备侧方形成易磕碰的突出结构。在小型冷却水循环回路里，黄铜材质的耐腐蚀性足够应对常温清水、低浓度冷却液的长期接触，不会像普通铸铁接头那样使用两三年就出现锈渣堵塞管路的问题，也不会像塑料接头那样在反复拆装后出现螺纹滑牙的情况。

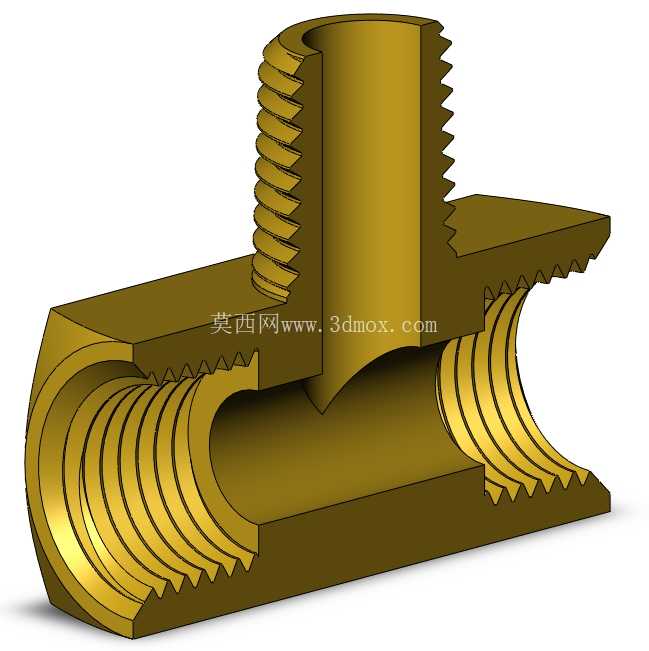

功能设计上，这款接头采用直通式流道结构，两个水平内丝接口的流道完全同轴，介质从一端进入后可以无折角直通另一端，同时向上的外丝接口处做了平滑的流道过渡，没有直角台阶造成的流阻突变，在压缩空气输送场景下能减少压力损失，在小流量液体输送时也不会因为涡流产生额外的振动噪音。螺纹部分严格遵循NPT锥管螺纹标准，外螺纹的锥度、牙型角都符合密封要求，安装时只需要在螺纹处缠绕适量生料带就能实现可靠密封，不需要额外加装密封垫片，两个内丝接口的端面做了平整的倒角处理，和外螺纹接头拧紧时能让生料带填充更均匀，避免出现偏斜密封失效的问题。

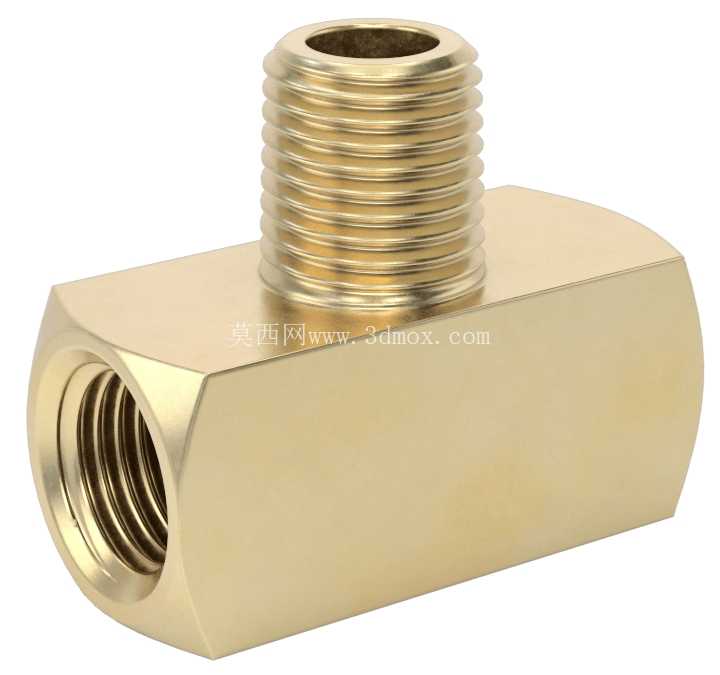

设计思路上，主体采用六方外形结构，不是圆形棒料直接加工的外形，六方的对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装拧紧时不需要用管钳夹持，不会在接头表面留下咬痕破坏防腐层，六方的棱角做了小圆弧倒钝处理，安装操作时不会划伤操作人员的手部，也避免了尖锐棱角在设备内部刮擦其他管线的问题。上端外螺纹和主体六方的衔接处做了退刀槽设计，既保证了螺纹加工的完整度，也让外螺纹拧入对应内丝接口时能拧到底，不会因为螺纹根部的余留台阶导致安装不到位。

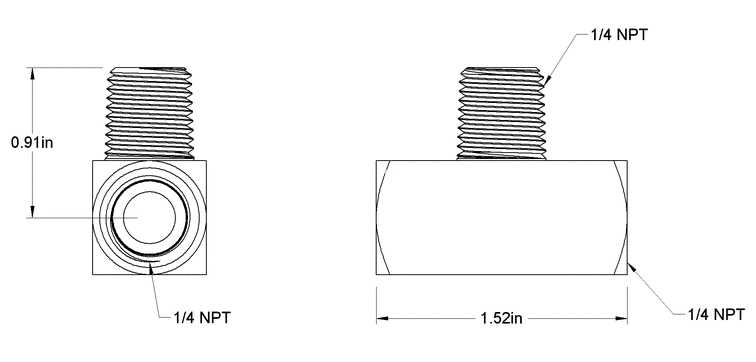

安装边界方面，这款接头的主体六方长度控制在适配1/4英寸通径的合理范围，两个水平内丝接口的中心距经过优化，当两个接口同时接入接头时，相邻两个扳手的操作空间不会互相干涉，不需要倾斜扳手就能完成拧紧操作。上端外螺纹的有效螺纹长度足够拧入常用的阀块、气源件的内丝深度，不会出现螺纹拧入深度不足导致的连接强度不够的问题。整体流道的通径和1/4英寸NPT螺纹的通径完全匹配，没有做缩径处理，不会因为接头本身限制管路的最大流量，在额定工作压力范围内，介质流速不会因为通径变化产生异常升高。材质选用的是常用的铅黄铜，切削加工性能好，加工后的螺纹表面光洁度高，密封配合时的贴合度更好，同时黄铜本身的自润滑特性让螺纹拆装更顺畅，多次拆装后也不容易出现螺纹咬死的情况，适合需要经常调整管路布局的试验台架、临时工装管路使用。在实际选型时，需要注意这款接头的适用介质为空气、常温清水、无腐蚀性的液压油，不能用于强酸强碱、高温蒸汽的管路场景，安装时的拧紧力矩要控制在黄铜材质的合理范围内，避免力矩过大导致螺纹开裂或者主体变形。
