多通带法兰连接式流体转向管路构件

这款多通路流体转向管路构件主要面向工业水系统、小型工艺流体输送回路以及设备内部介质换向场景使用，整体采用一体式铸造型腔搭配机加工连接端面的结构思路，在有限安装空间内同时实现三路介质的汇流、转向与分流功能，无需额外拼接多个弯头与三通管件，大幅减少管路装配时的焊缝数量与潜在泄漏点位。

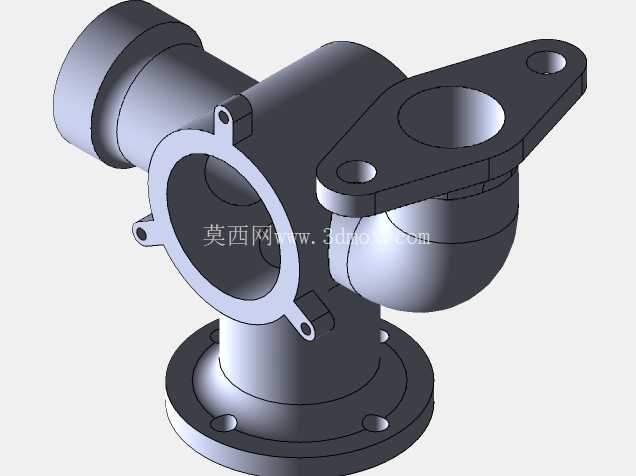

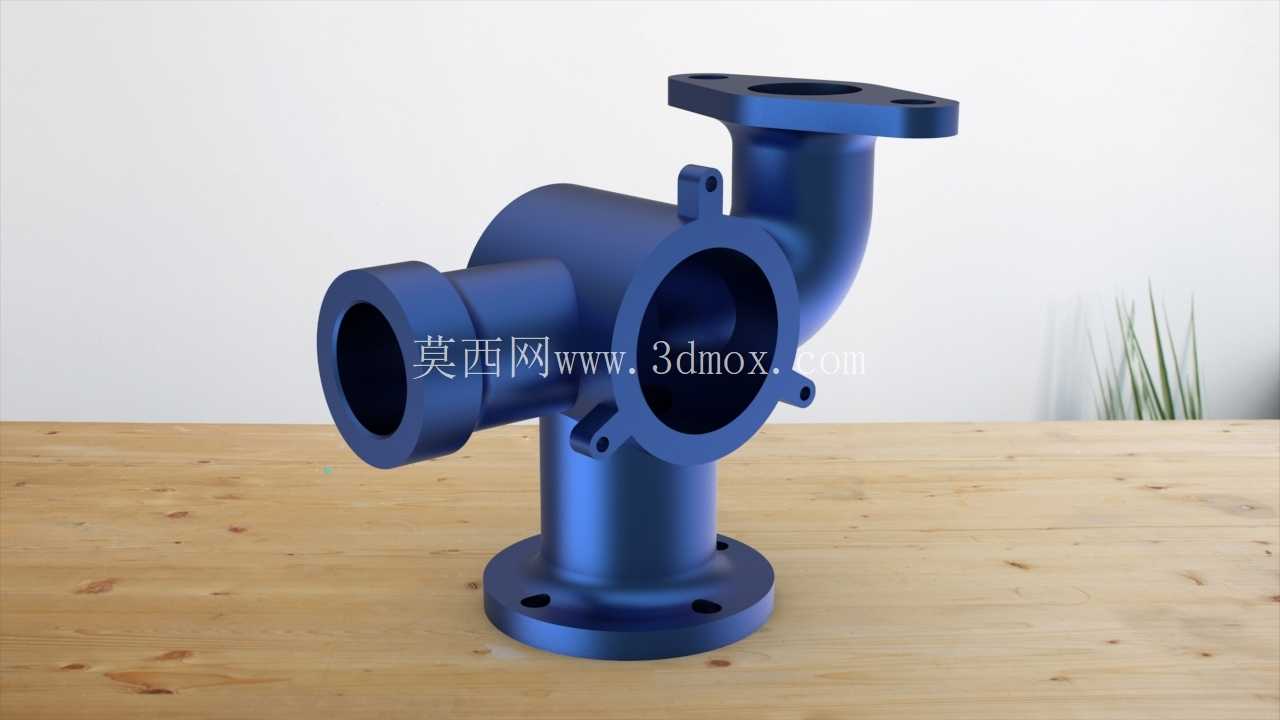

从现场安装边界来看，构件底部设置圆形法兰盘，盘面上均布四个螺栓过孔，可直接固定在泵体出口、罐体侧壁或者设备基座的对接法兰面上，作为整个管路分支的承载基座；上部斜向延伸的弯管出口同样配置带两个安装孔的菱形法兰，对接上方横向布置的管路或者阀组接口；左侧水平伸出的承插式接口可直接套接软管或者对接快装接头，中部大口径圆形敞口则预留了内置阀芯、过滤组件或者检修密封端盖的安装空间，三个接口的轴线方向分别对应竖直向上、斜向侧出与水平侧接，适配设备内部管路走向交错、安装空间局促的布局场景。

设计过程中首先依据管路系统的额定通流能力确定各接口的通径尺寸，中部腔体采用大容积变径过渡结构，避免多股介质同时汇入时出现通流截面突变、局部流阻陡增的问题，弯管段的弯曲半径取管径的1.5倍以上，既保证介质转向时流速平稳，也避免铸造过程中弯角处出现壁厚不均、应力集中的缺陷。所有法兰端面都预留了密封垫片的安装槽位，连接孔的位置度公差控制在0.2mm以内，保证现场对接时螺栓可以顺利穿入，密封面贴合后无局部间隙。

构件外壁在腔体与弯管的衔接位置设置了多处加强筋板，筋板厚度随腔体壁厚同步匹配，既可以承受管路内部1.6MPa级别的工作水压，也能抵消外部管路振动传递到接口处的交变载荷，避免长期运行后法兰根部出现疲劳裂纹。中部敞口的法兰边缘预留了多个小尺寸螺纹孔，用于后续装配密封压盖或者视镜组件，方便运维人员在不拆解整个管路的情况下观察腔体内介质状态，或者清理积存的杂质。

在实际工程应用里，这类集成式多通管路常被用在循环冷却水系统的泵组出口、小型水处理设备的流道换向单元以及液压系统的回油汇流块位置，替代原本需要由三通、弯头、短管、法兰逐个拼接的管路组件，装配时仅需完成三处接口的对接固定，相比散件组装的管路，占用的安装空间缩小近40%，管路内部的流道死角也大幅减少，不容易在长期通水过程中积存沉积物。建模阶段全程按照铸造工艺要求拔模，所有外壁转角都设置R3到R8的过渡圆角，既方便模具起模，也避免铸件冷却时在转角处出现缩孔缺陷，机加工面的余量统一预留3mm，保证后续法兰端面、密封槽的加工精度可以满足管路密封的使用要求。
