带内花键法兰安装式弯通传动连接座

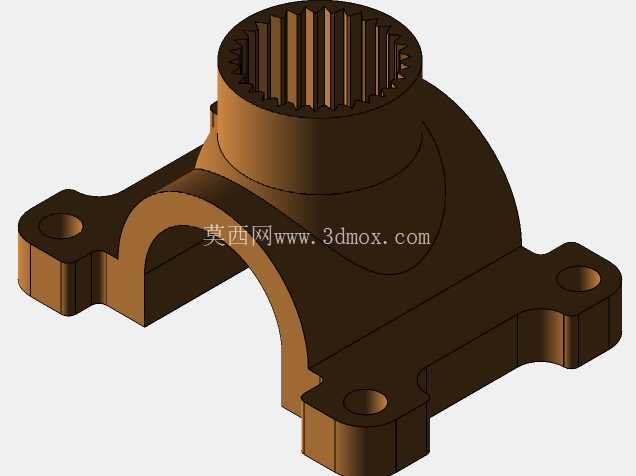

　　在中小功率传动系统的布局中，经常会遇到动力输出轴与从动部件轴线呈90度交错、同时需要兼顾安装稳固性与扭矩传递可靠性的场景，这类场景下常规的直连式联轴器无法适配空间转向需求，而分体式的转角传动组件又会带来装配累积误差、整体刚性不足的问题，这款带内花键的法兰安装弯通连接座，正是针对这类紧凑空间内的转角传动需求设计的一体式连接构件。从结构功能来看，构件上部的圆柱段内部加工有完整的渐开线内花键，这类花键结构相比平键连接拥有更大的接触受力面积，能够在同等轴径下传递更大的扭矩，同时具备更好的对中性，在频繁正反转的传动工况下，能有效减少键槽侧隙带来的冲击磨损，适配的花键轴插入后，可通过端面顶丝或者径向锁紧件完成轴向固定，避免传动过程中出现轴窜动。

　　下部的弯通腔体采用圆弧过渡的流道式结构，并非直角硬转折，这种设计一方面能降低结构转角处的应力集中系数，在承受交变扭矩载荷时，避免应力在直角拐点处累积引发的疲劳开裂，另一方面如果该构件用于需要穿过线缆、细小传动杆的场景，圆弧过渡的内壁也能减少对穿过件的磨损，不会出现直角棱边割伤线缆护套、卡滞传动杆的问题。安装端采用四角带安装孔的方形法兰结构，四个安装孔对称分布在法兰盘的四个角位，安装时可通过螺栓将整个构件固定在设备的安装基板或者机架立面上，法兰盘与安装面接触的端面做了平面度加工处理，能保证安装后构件的轴线与安装面保持垂直，不会因为安装面贴合不严出现传动偏斜。

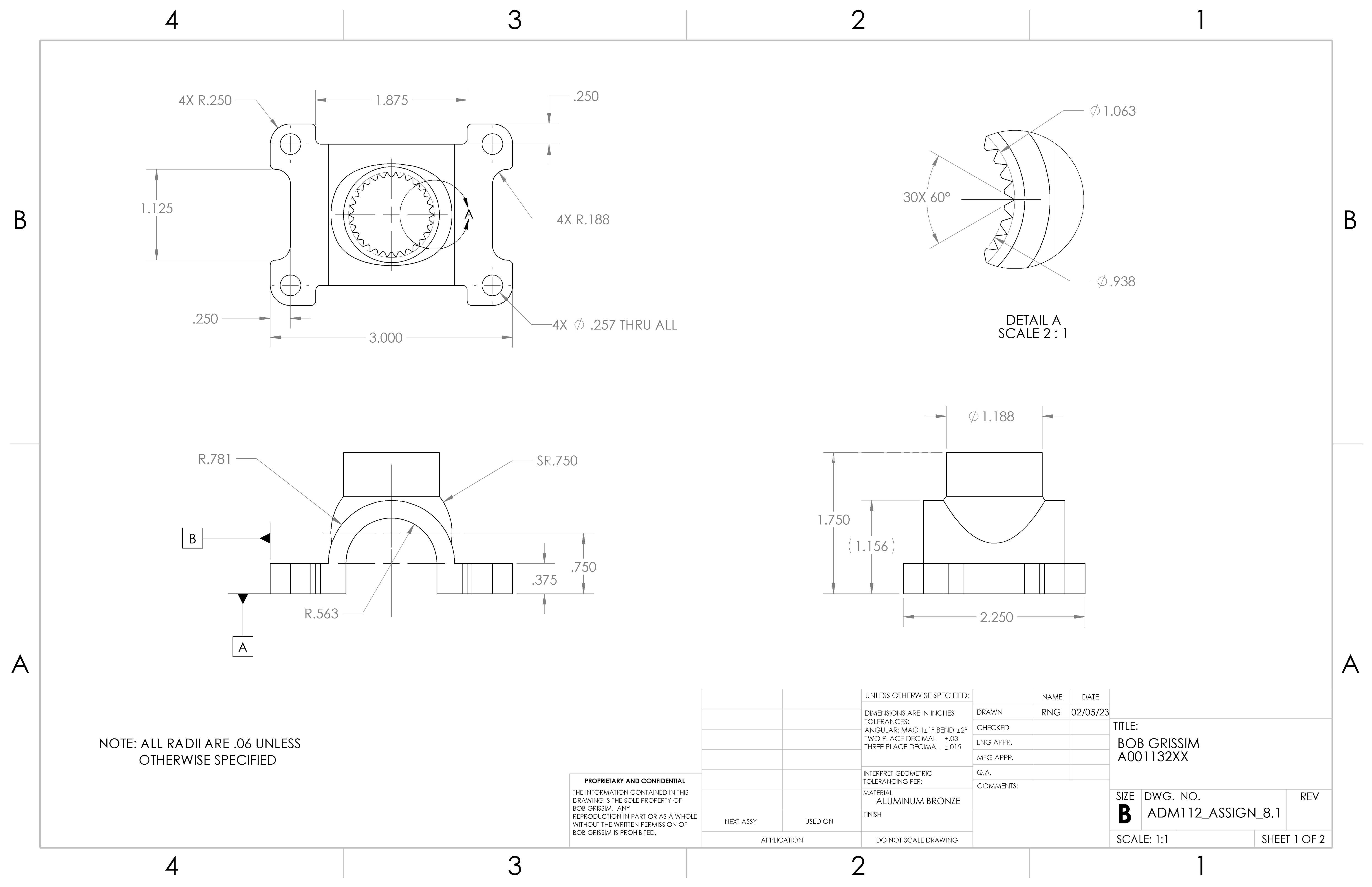

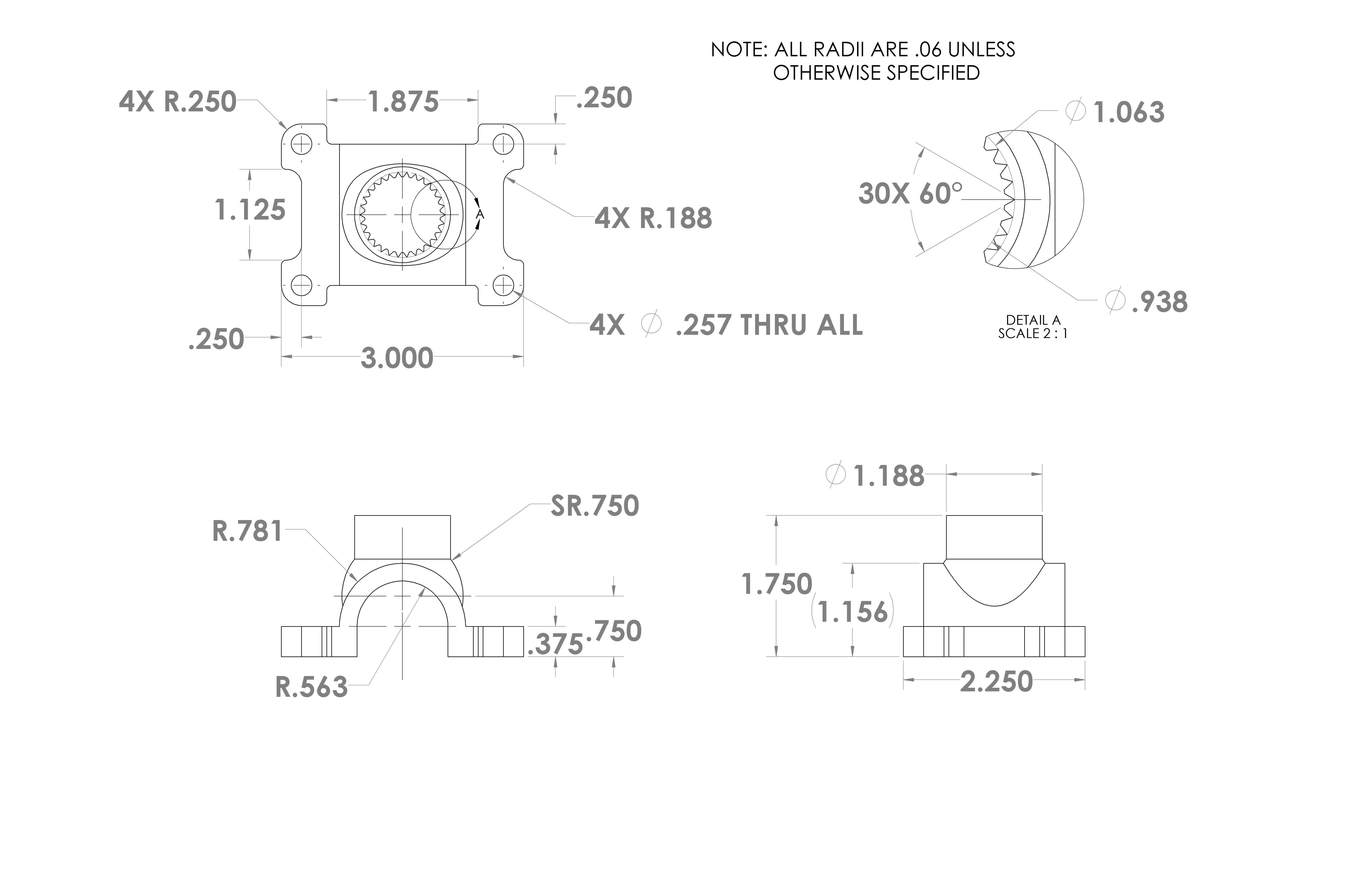

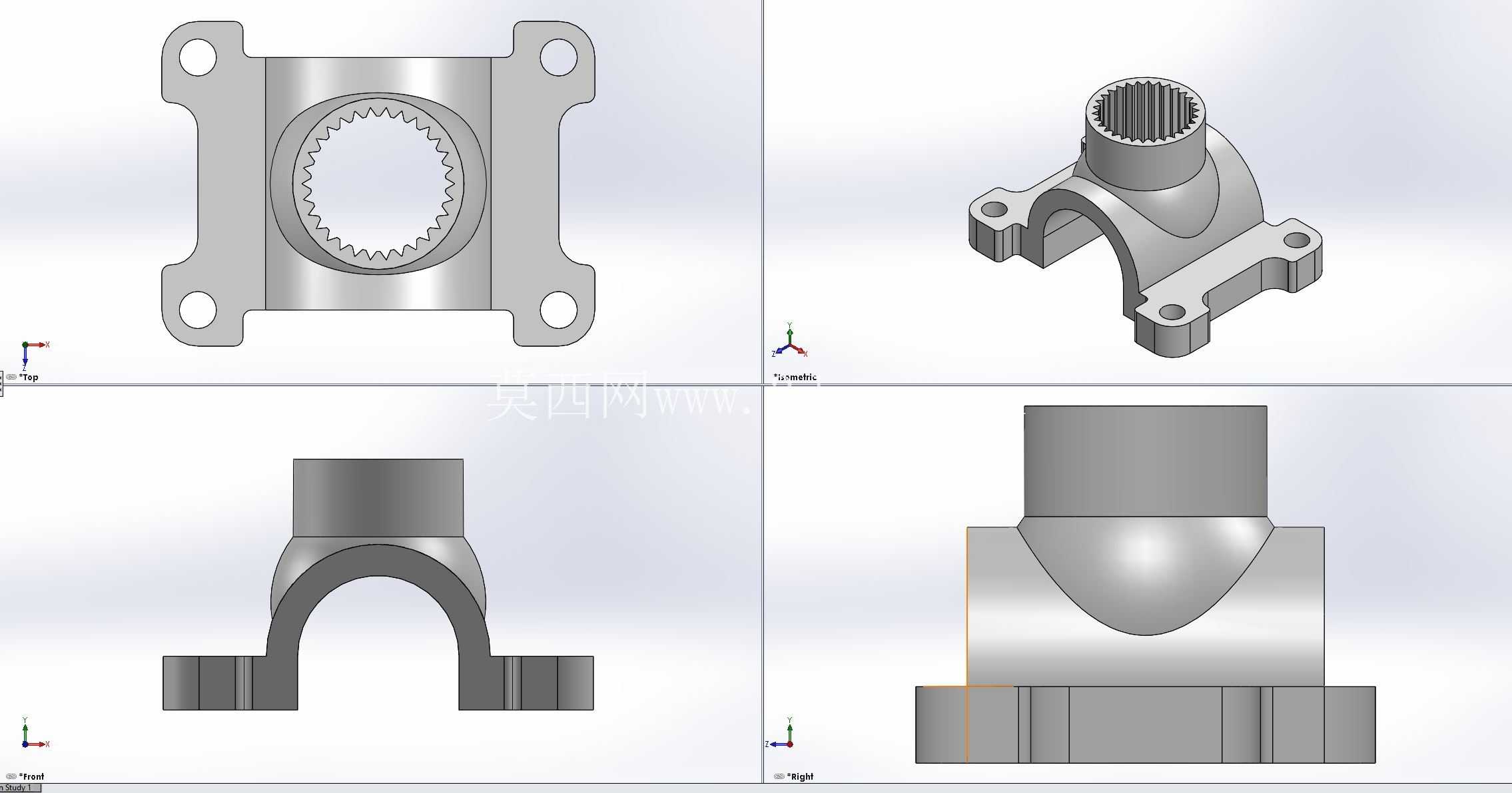

　　从设计思路上拆解这个构件的建模逻辑，其实是把多个功能特征做了集成化处理：先确定内花键的参数，根据需要传递的额定扭矩选定花键的模数、齿数以及配合公差，再根据安装空间的边界确定上部圆柱段的外径与高度，之后做下部弯通部分的构型，这里需要注意弯通部分的壁厚要保持均匀，避免后续如果采用铸造或者机加工成型时出现壁厚不均导致的缩孔、加工余量差异过大的问题，四角的安装耳部分，要注意安装孔的中心距要匹配常用的安装基板孔位，同时安装耳与主体连接的位置做了圆角过渡，避免安装拧紧螺栓时，安装耳根部因为应力集中出现断裂。从安装边界来看，法兰盘的四个安装孔中心距决定了其在安装面上需要预留的最小安装空间，上部伸出的圆柱段长度要保证内花键与配合轴的啮合长度满足扭矩传递要求，不能过短导致花键啮合不足打齿，也不能过长导致不必要的空间占用，下部弯通的开口尺寸要适配所连接的从动部件外径，保证连接后两者的同轴度误差在允许范围内。

　　在实际应用中，这类构件常见于小型自动化设备的动力转角传输、园林工具的传动系统、小型输送设备的驱动端连接等场景，相比采用多个零件拼接的转角连接结构，一体式的结构减少了装配环节的误差累积，同时整体刚性更好，在承受冲击载荷时的稳定性更优，建模过程中只需要按照功能需求逐步拆分特征，先完成主体基体的构型，再添加内花键、安装孔、过渡圆角等细节特征，就能高效完成整个构件的设计，不需要复杂的曲面操作，重点在于各个特征之间的尺寸配合要符合实际传动的受力要求，比如花键的参数要匹配传递扭矩，法兰厚度要满足螺栓拧紧时的强度要求，弯通部分的圆弧半径要兼顾结构强度与内部空间需求。
