3-1/16英寸15KPSI法兰式顶部连接器主体

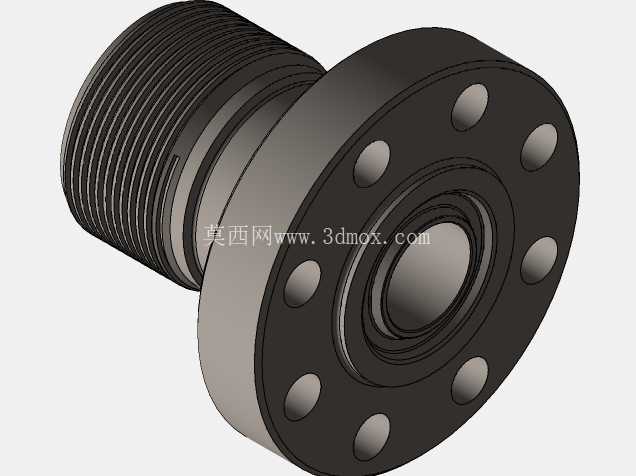

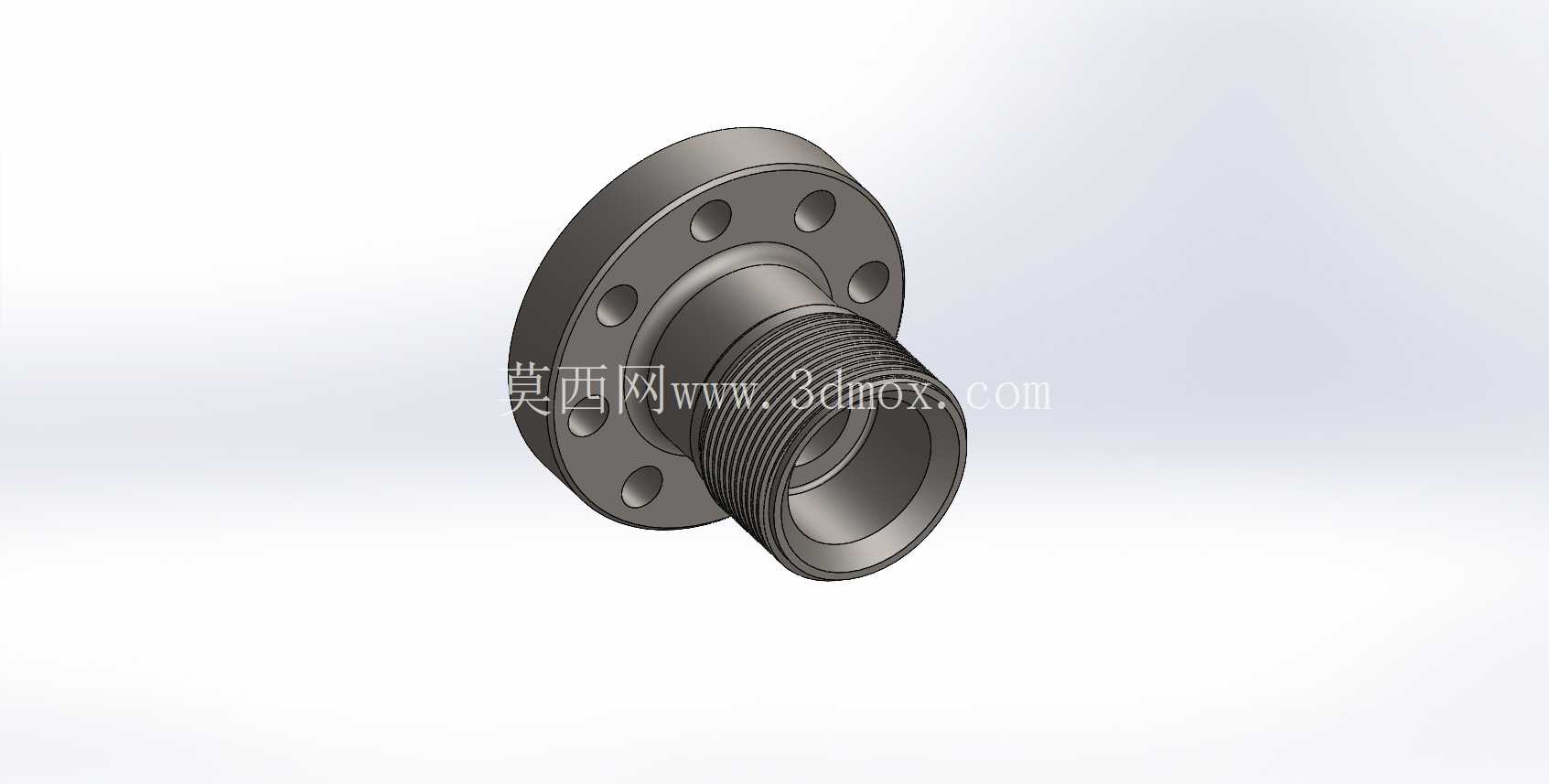

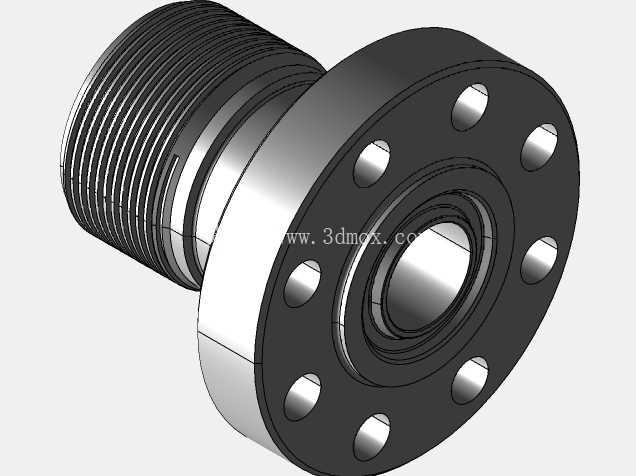

　　在油气开采井口装置、高压流体输送管路系统、井下作业配套设备的搭建场景中，这类带法兰结构的外螺纹顶部连接器主体是核心承压连接部件，主要承担高压管路与井口设备、阀组之间的刚性连接功能，实现高压介质的稳定导通，同时承受管路内压带来的轴向载荷、径向冲击以及现场作业中的振动载荷，保障整个连接节点在额定工作压力下无泄漏、无结构变形。从结构设计逻辑来看，该部件采用法兰端加外螺纹端的组合连接形式，法兰端沿圆周均匀分布多个螺栓过孔，安装时通过配套螺栓与对接法兰端面压紧，配合金属密封垫环实现端面静密封，这种法兰连接形式的优势在于装拆便捷，连接刚性强，能够承受较大的弯矩与轴向拉力，适合高压工况下的固定连接场景；外螺纹端采用标准管螺纹设计，可直接与带对应内螺纹的管路、阀件或者仪表接头旋合连接，螺纹段的长度经过精确核算，既保证足够的旋合深度满足密封与连接强度要求，又避免旋入过长导致的端部干涉或者螺纹损伤。

　　法兰盘与外螺纹筒体之间采用大圆角过渡结构，避免直角连接处的应力集中，在高压工况下，该过渡区域是应力集中的高发位置，通过圆角过渡能够将局部峰值应力降低30%以上，有效提升部件的疲劳寿命，避免长期承压下出现开裂失效。部件的中心为等径直流通孔，孔壁粗糙度控制在合理范围内，减少高压介质流经时的阻力损失，同时避免介质中的杂质在孔壁附着堆积，通孔的内径与额定通径3-1/16英寸完全匹配，保证整个管路系统的通径一致性，避免通径突变带来的紊流、冲蚀问题。从安装边界尺寸来看，法兰端的外径、螺栓孔分布圆直径、螺栓孔数量与孔径均严格遵循对应压力等级的法兰标准，15KPSI的压力等级要求法兰具备足够的厚度来承受压紧力与内压的共同作用，因此法兰盘的厚度经过强度校核，在额定压力下法兰端面的变形量控制在密封要求的范围内，保证密封面的紧密贴合；外螺纹端的大径、中径、小径以及螺距均符合对应管螺纹的标准公差要求，螺纹的收尾长度、退刀槽尺寸也经过优化，既方便螺纹加工时的退刀操作，又不会削弱筒体的结构强度。

　　在实际选型应用中，该类连接器主体需要根据现场的工作压力、介质类型、环境温度选择对应的材质，常规工况下采用合金结构钢经调质处理，具备足够的强度与韧性，含腐蚀性介质的工况则会采用不锈钢或者抗硫材质，同时表面做相应的防腐处理。建模过程中需要重点关注法兰螺栓孔的位置度公差、螺纹段与法兰端面的垂直度公差、中心通孔与外螺纹的同轴度公差，这些形位公差直接影响现场安装的适配性，若螺栓孔位置度超差，会导致现场安装时螺栓无法顺利穿入，若螺纹与法兰端面垂直度超差，旋合后会出现管路偏斜，带来额外的安装应力，甚至影响密封性能。

　　另外，法兰的密封面形式根据压力等级采用对应的密封面结构，15KPSI的高压工况通常采用梯形槽密封面，配合金属垫环实现可靠密封，建模时密封面的粗糙度、槽的尺寸公差都需要严格按照标准设定，保证密封件安装后能够形成稳定的密封比压。这类部件在实际使用中，除了承受内压之外，还需要考虑现场温度变化带来的热胀冷缩影响，因此在管路布置时需要在合适位置设置补偿结构，避免连接器承受额外的热应力，同时安装时螺栓的预紧力需要按照规定的扭矩对称拧紧，避免法兰端面受力不均导致的密封失效或者法兰变形。
