五十米幅宽造纸机用线框支撑组件

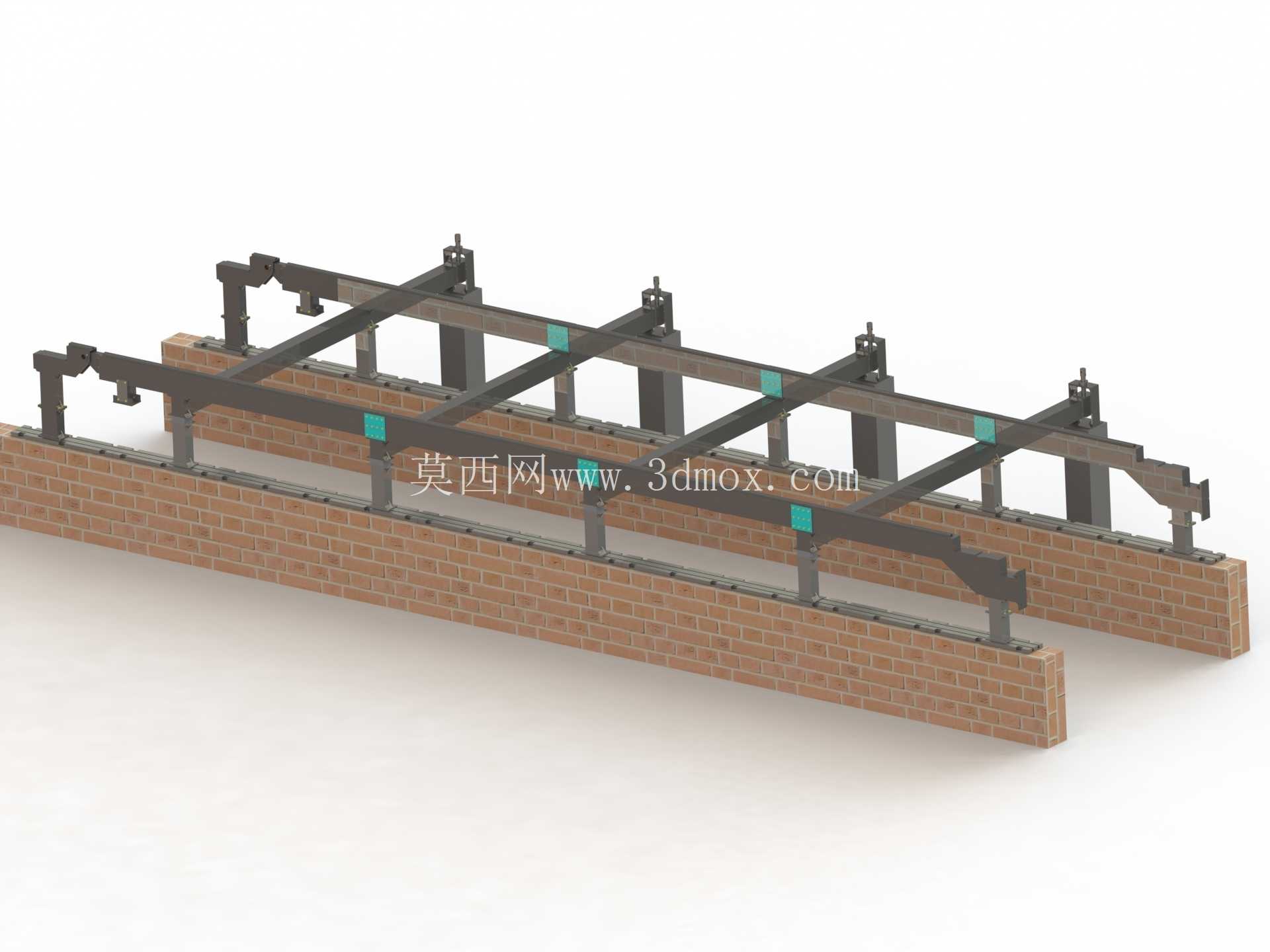

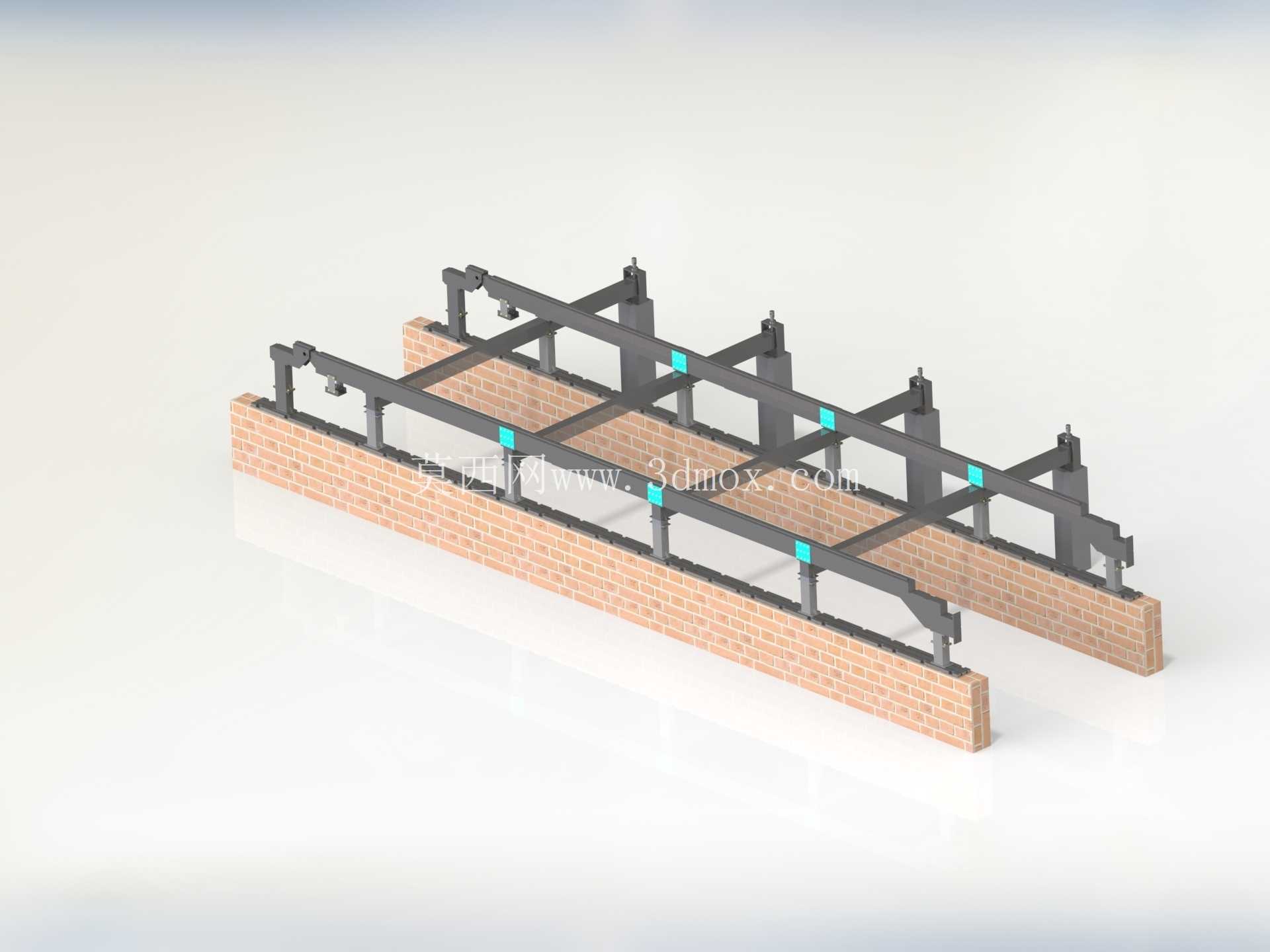

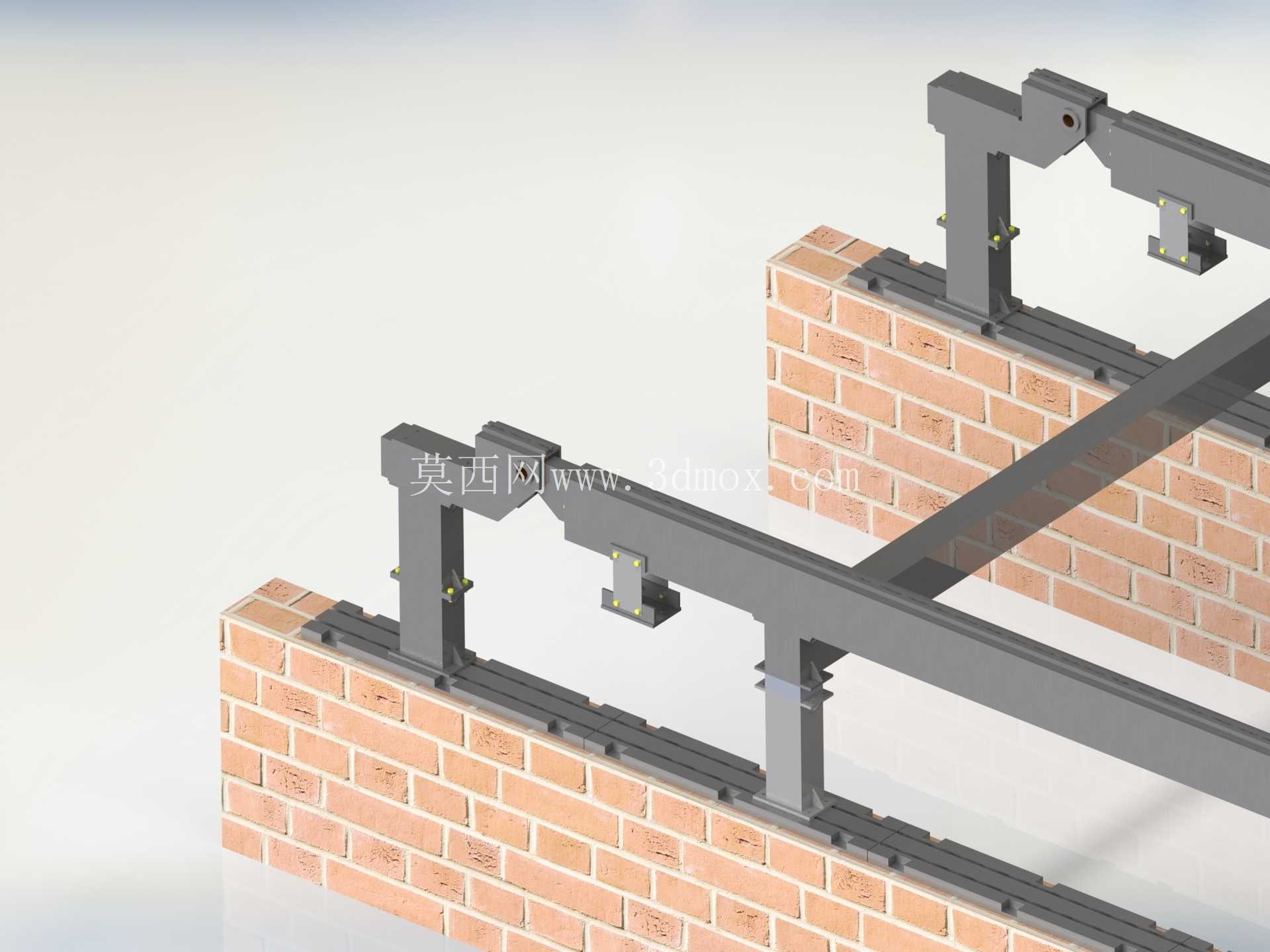

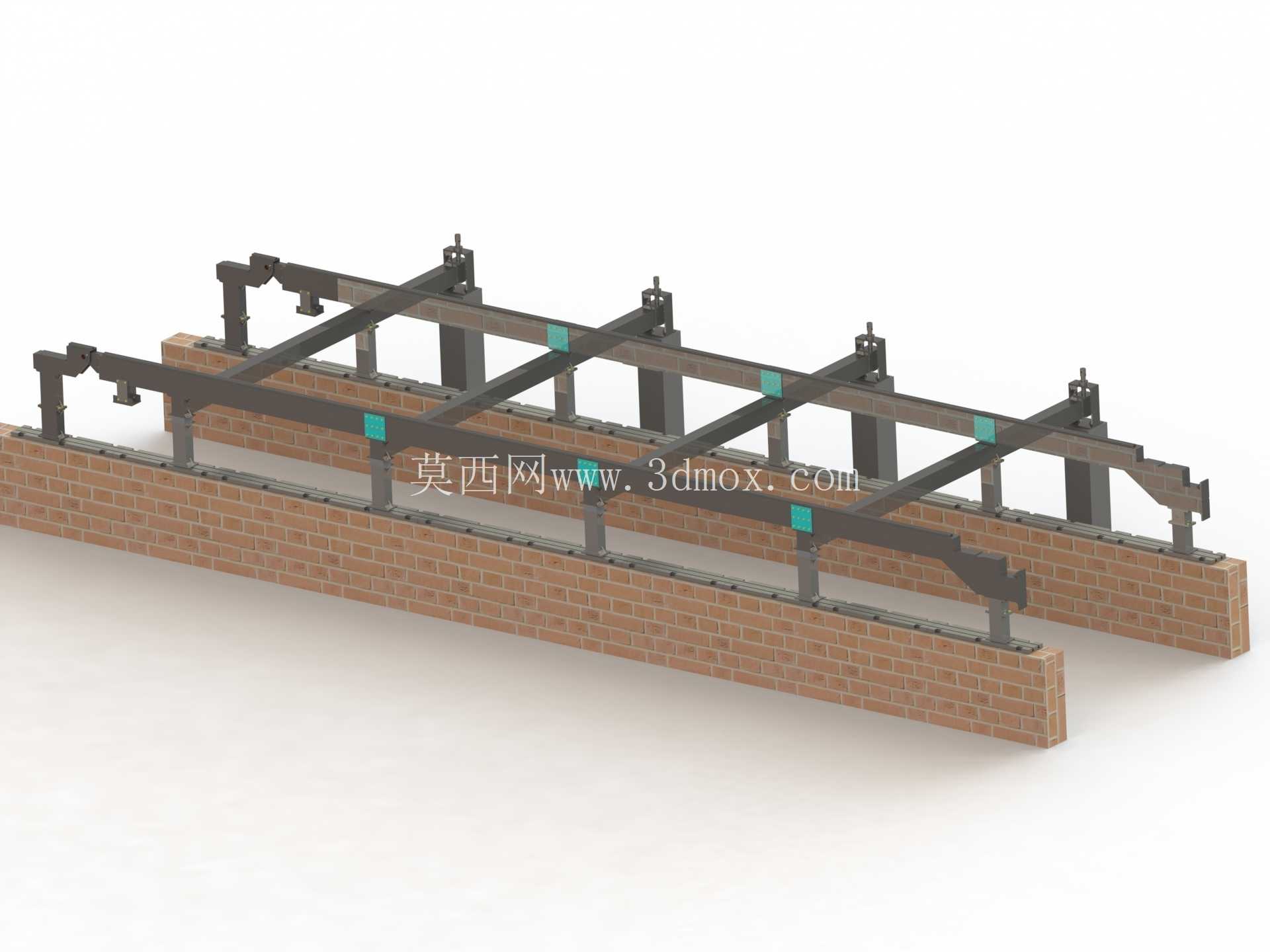

在制浆造纸生产线的长网成形段，这类线框支撑组件是承担网部张紧导向、线材排布限位的核心结构件，适配50米长的线材布设需求，直接影响纸幅成形阶段的走料稳定性与网部运行精度。从现场安装边界来看，组件整体采用跨幅式多段拼接结构，底部依托砖砌基础墩实现承重固定，每段支撑梁的安装孔位严格匹配基础预埋螺栓的排布间距，横向跨距覆盖纸机网部的全幅宽度，纵向延伸长度适配50米线材的全程走线需求，安装时无需额外裁切调整，可直接与现有纸机网部的侧梁基准对接，大幅缩短现场技改的装配周期。

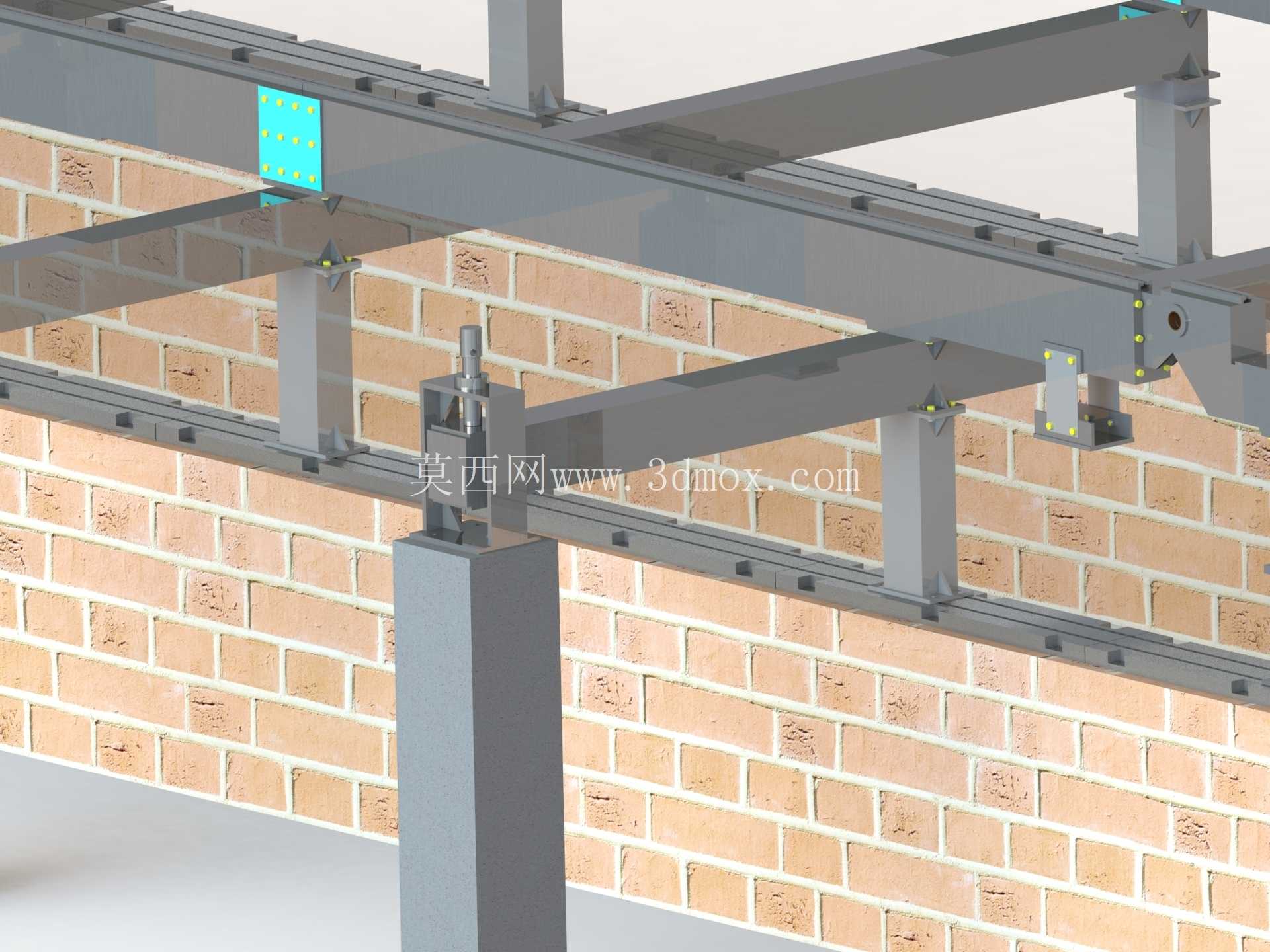

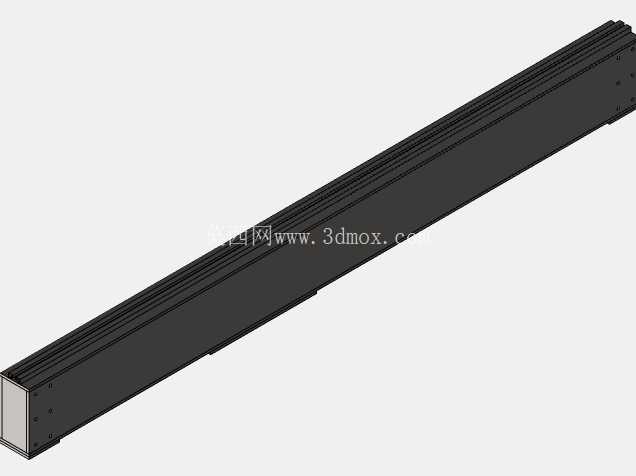

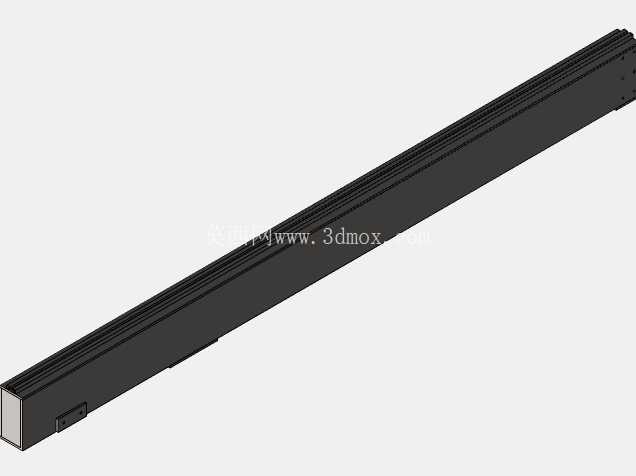

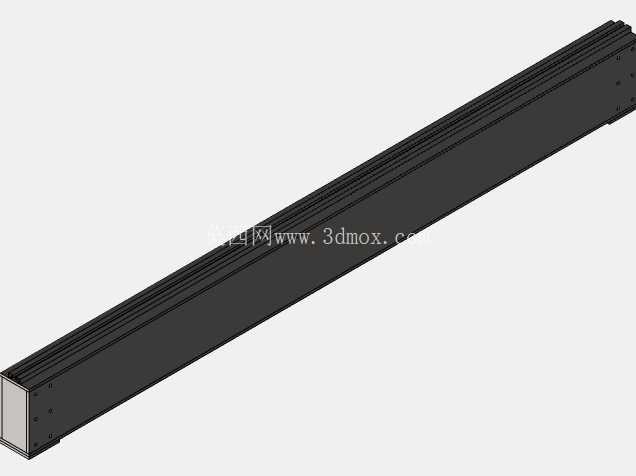

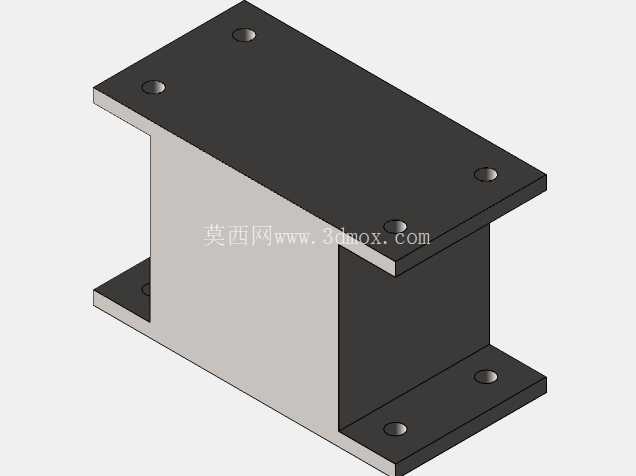

设计阶段优先考量了造纸车间高湿、带纸浆腐蚀的工况环境，整体框架采用等截面型钢作为主承力梁，相邻梁体之间通过带定位止口的连接座实现刚性拼接，避免长跨距结构在运行中出现挠度变形；每道支撑点位都设置了可调式限位块，可根据不同线材的直径、张紧力需求调整夹持间隙，既保证线材在高速走行过程中不会出现跳位、跑偏问题，也能减少线材与支撑件之间的硬摩擦损耗，延长易损件的更换周期。

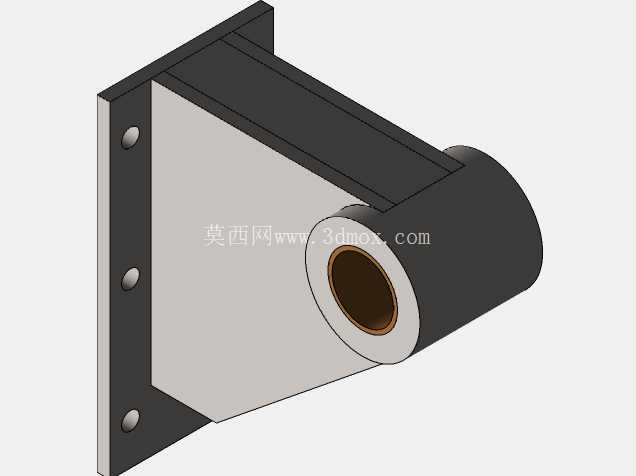

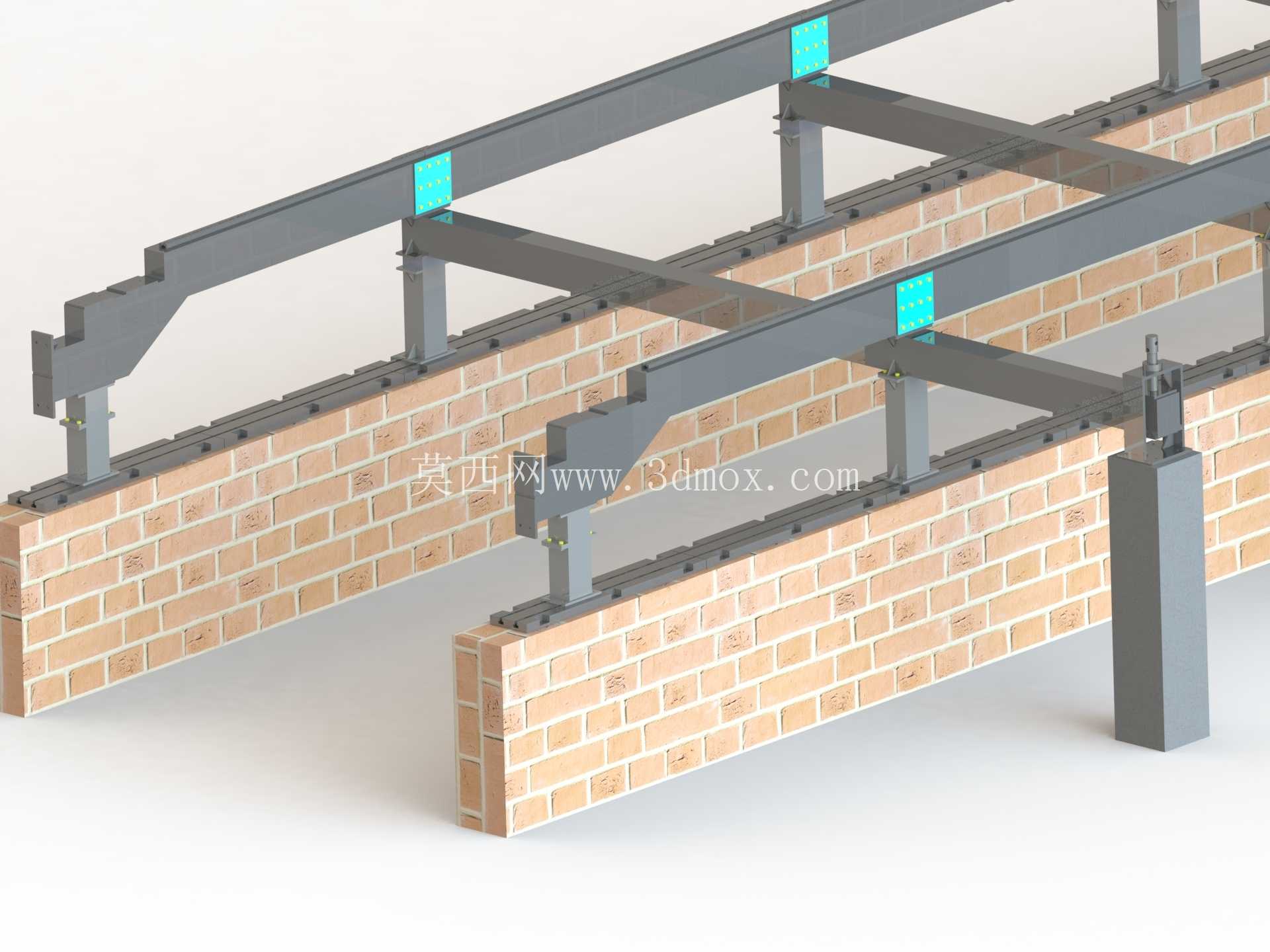

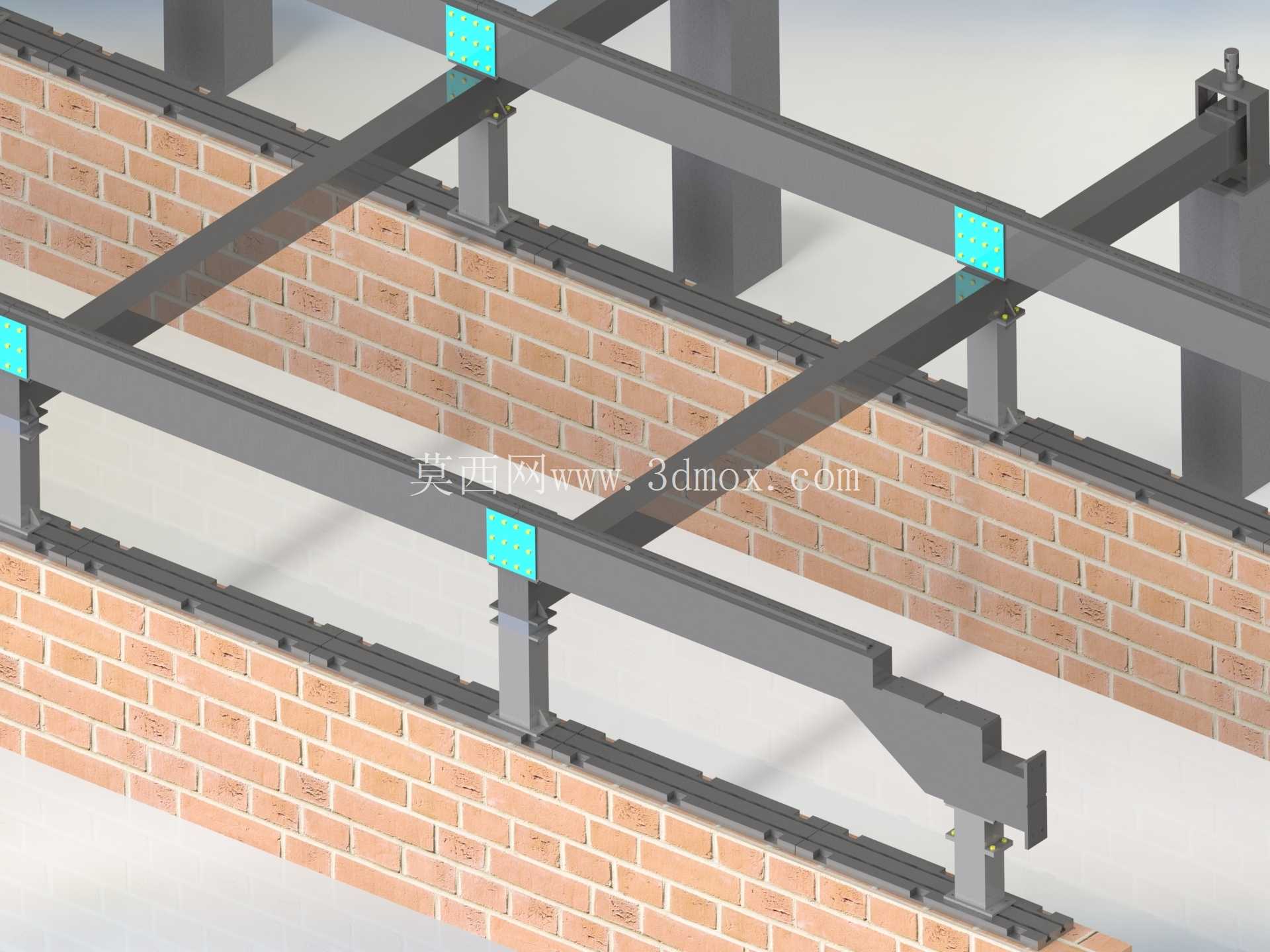

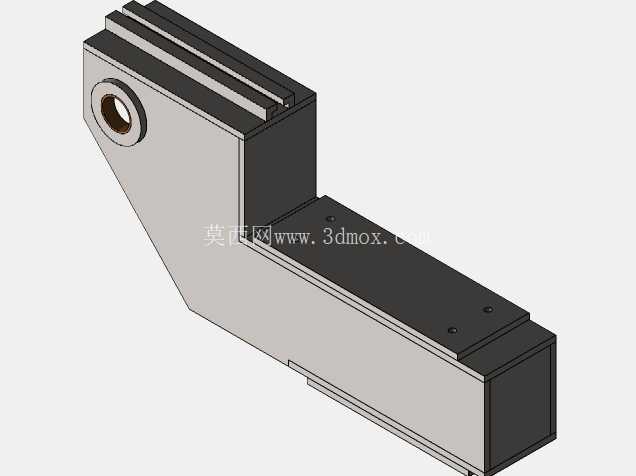

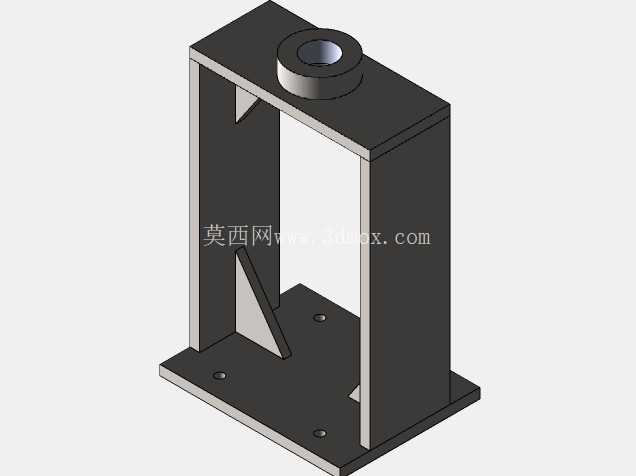

从功能特性上看，该线框组件并非单一的承重结构，而是集成了线材导向、张紧余量补偿、运行振动缓冲的多重作用：主框架上分布的青绿色标识点位为耐磨衬块安装位，衬块采用低摩擦系数的耐磨材质，直接与线材接触，避免金属基材直接摩擦产生的铁屑污染纸浆；端部的连接支座预留了腰型调节孔，可在安装时微调整体框架的水平度与直线度，补偿基础施工带来的尺寸误差，保证线材全程走行的直线度公差控制在合理范围内。

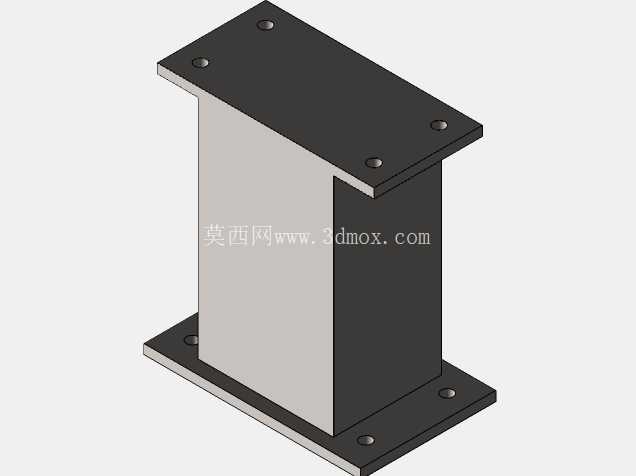

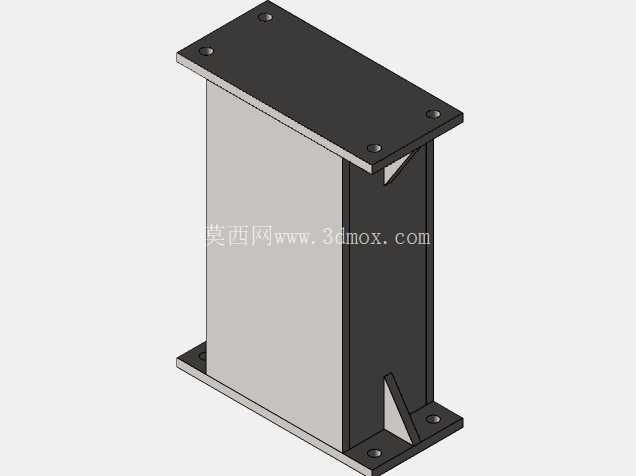

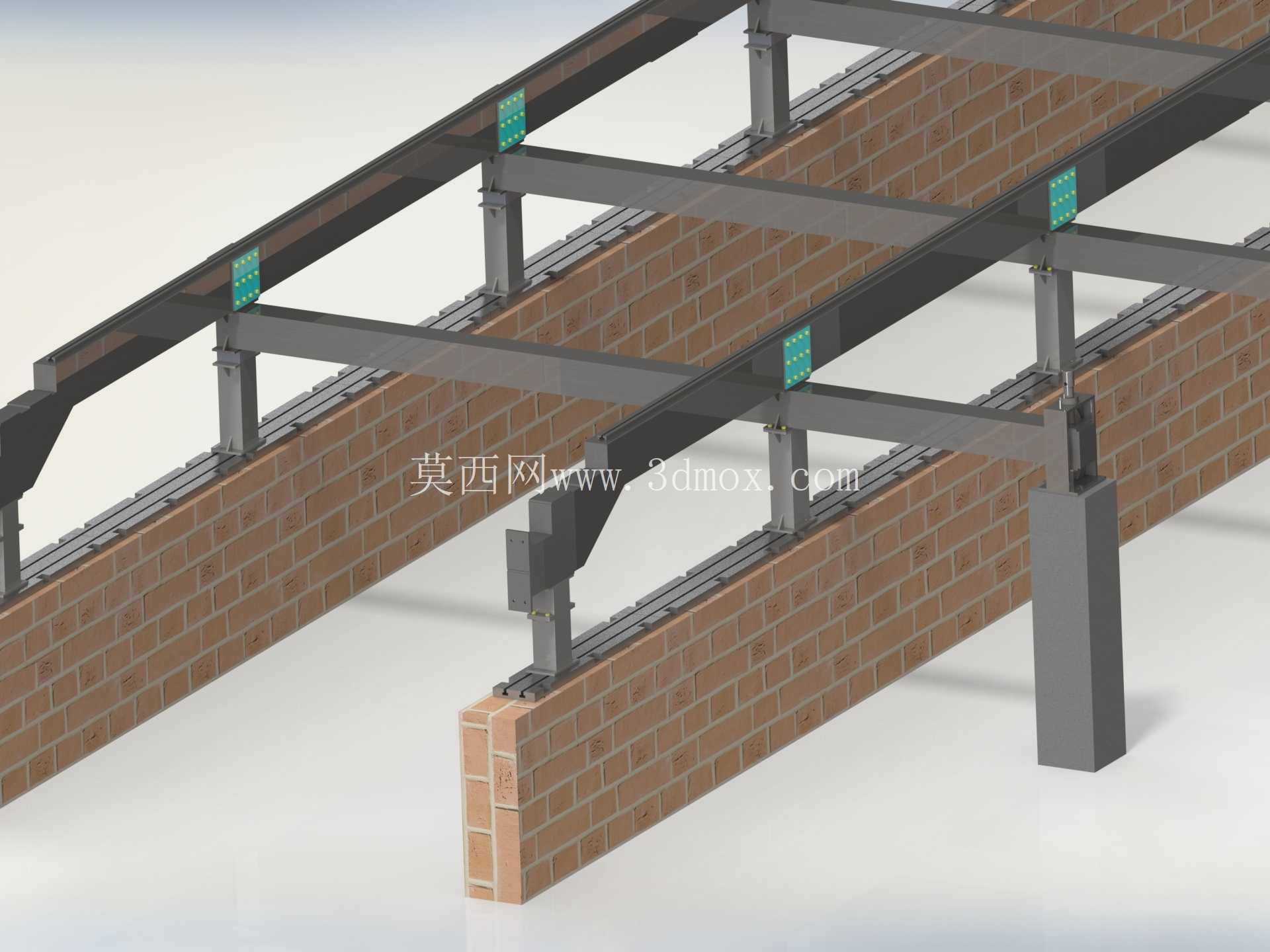

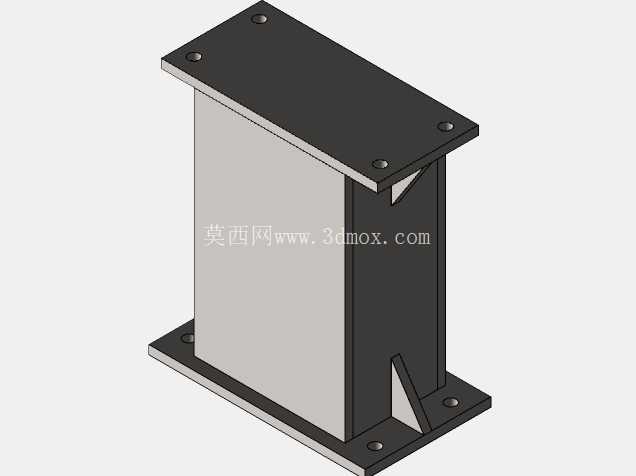

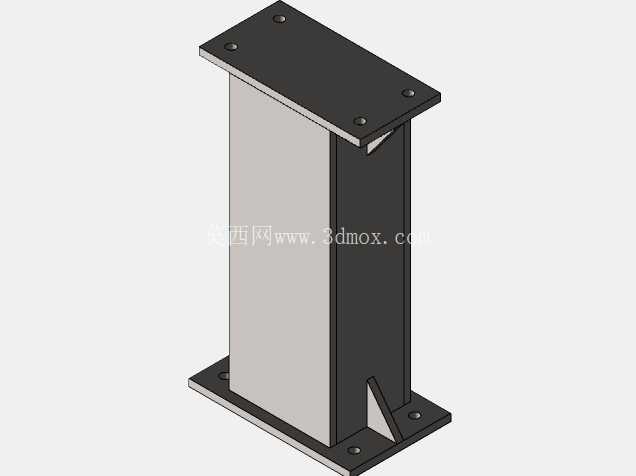

实际应用场景中，这类线框组件多用于长网造纸机的成形网段、压榨段的线材排布区域，区别于普通的设备机架，其结构设计完全围绕线材的长距离稳定走行展开：每间隔固定跨距设置一组竖向支撑立柱，立柱底部与基础墩的接触面预留了减震垫安装槽，可抵消纸机高速运行时传递到线框上的振动，避免线材因共振出现振幅过大、断裂的问题；横向连接的横梁采用上窄下宽的截面形式，在保证整体结构刚性的前提下，减少横梁对网部通风、白水回流的阻挡，避免纸浆纤维在框架上堆积结垢，降低日常清理维护的工作量。

建模过程中严格遵循机械设计的公差配合要求，所有连接孔位、拼接止口的尺寸都按照实际装配公差标注，可直接用于生产下料、装配模拟：主承力梁的壁厚选型经过挠度校核，在满负载张紧力作用下，梁体的最大下挠量控制在允许范围内，不会出现因梁体变形导致的线材卡位问题；所有外露的棱角都做了倒圆角处理，避免安装、维护过程中划伤线材或者操作人员，也减少纤维挂附的可能。

从设备选型适配的角度来说，该线框组件的模块化设计可适配不同幅宽、不同车速的长网造纸机，只需根据实际纸机的长度调整拼接段数即可完成适配，无需重新开模制作专用构件；支撑点位的间距设置经过动力学仿真验证，可避开线材运行时的固有振动频率区间，从结构设计源头避免共振问题的出现，保证纸机在高速运行状态下，线材的走行稳定性满足纸幅成形的工艺要求，减少因线材跳动导致的纸幅厚薄不均、断纸等生产故障。
