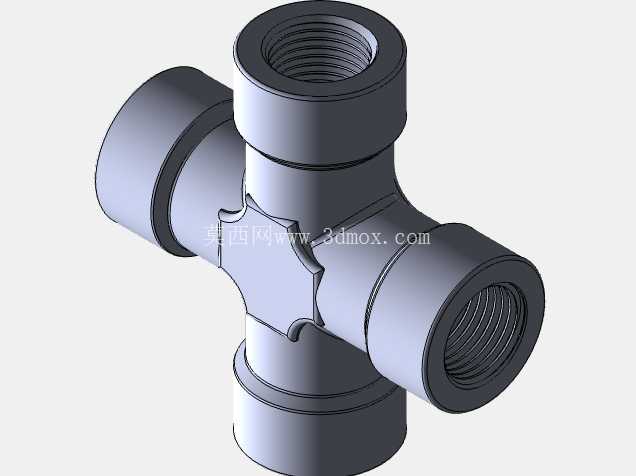

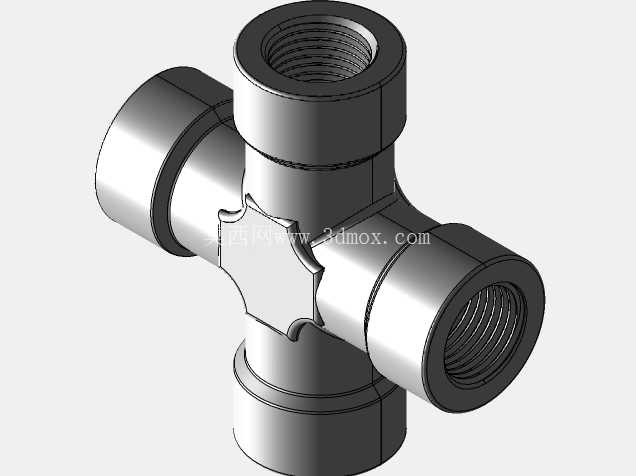

G3/8内螺纹十字四通管路接头结构

　　在气动控制回路、低压流体输送、小型液压支路、实验室气路排布等场景中，十字型内螺纹四通接头是实现多向管路分流、合流的核心连接件，这款G3/8规格的内螺纹四通，四个接口轴线处于同一平面且两两垂直相交，能够在管路交叉节点处同时完成四个方向的管路对接，无需额外搭配多个弯头、三通组合拼接，大幅减少管路节点数量，降低泄漏风险的同时压缩管路排布占用的空间。从实际使用场景来看，这类接头常应用在设备内部紧凑的气路分支处，比如小型自动化设备的气动执行元件供气管路、小型液压站的测压支路连接、车间集中供气的桌面工位分气节点，也可用于低压冷却水循环回路的多支路分流，适配的介质包含压缩空气、低压液压油、常温清水等无强腐蚀性的流体，常规工况下适用压力范围不超过1.6MPa，工作温度区间覆盖-20℃到80℃，可匹配多数工业常规管路的使用需求。产品的功能设计完全围绕管路连接的可靠性与安装便捷性展开，四个接口均采用标准G3/8非密封圆柱内螺纹，螺纹牙型角55°，牙距符合管螺纹标准要求，安装时可通过在螺纹外缠绕聚四氟乙烯生料带、涂抹螺纹密封胶的方式实现端面与螺纹副的双重密封，避免流体泄漏。接头主体采用等径设计，四个接口通径完全一致，流体经过接头时的流向改变平缓，局部阻力损失较小，不会在节点处产生明显的压降或紊流，保障各支路流体输送的稳定性。

　　接头的外形设计充分考虑了安装操作的空间需求，四个接口的外轮廓为规整的圆柱结构，相邻接口之间的过渡区域做了圆弧倒角处理，既消除了加工过程中产生的锐边毛刺，避免安装时划伤操作人员，也能有效降低接头根部的应力集中，在管路受外力拉扯、振动时，应力能够均匀分散在过渡区域，不会在接口根部出现开裂问题。从设计思路层面，这款接头的建模过程严格遵循管螺纹连接的尺寸规范，首先确定四个接口的轴线交点为基准原点，两两垂直的轴线布局保证了各方向安装的同轴度要求，内螺纹的建模严格匹配G3/8管螺纹的大径、小径、牙高与螺距参数，螺纹收尾处的退刀槽尺寸符合常规机加工工艺要求，既可以满足数控车床加工时的退刀需求，也能保证外接管道螺纹能够完全拧入到位，避免出现螺纹拧入深度不足导致的连接强度不够、密封失效问题。

　　接头的壁厚设计经过强度校核，在额定工作压力下，管壁的环向应力处于材料许用应力范围内，常规采用黄铜或者304不锈钢材质加工时，壁厚预留足够的腐蚀余量与加工余量，即使在存在轻微振动的管路环境中，也能保证长期使用的结构强度。外形尺寸方面，单个接口的外圆直径匹配G3/8管螺纹的常规外接尺寸，接头整体的外接圆轮廓尺寸控制在合理范围内，相邻两个接口的端面间距预留了足够的扳手操作空间，安装时可以使用普通开口扳手卡住接口外圆进行拧紧操作，不会出现相邻接口干涉导致扳手无法卡入的问题。

　　安装边界上，这款接头对安装空间的要求较低，由于四个方向均为内螺纹接口，安装时无需在接头背部预留拧动操作空间，仅需在对应接口的接入方向预留管道拧入的操作空间即可，非常适合在设备内部狭窄的管路腔体内使用，比如安装在电控柜旁的气路走线槽内、小型设备的机架夹层中，都可以顺利完成安装与后续的维护操作。在管路排布设计时，选用这类一体结构的四通接头，相比多个三通、弯头拼接的节点，整体的安装高度更低，管路排布更加规整，后续维护时排查泄漏点也更加方便，只需要检查四个螺纹连接点即可，无需排查多个拼接节点的密封情况。建模过程中对各部位的倒角、圆角细节都做了还原，包括接口端面的倒角，能够引导外接管道顺利对准螺纹孔，避免安装时螺纹错牙导致的螺纹损坏，接头内部的流道交汇处做了平滑过渡处理，没有尖锐的直角凸起，减少流体冲刷时的阻力，也避免杂质在流道拐角处沉积造成管路堵塞。
