符合DIN标准的8英寸管道六角卡箍结构

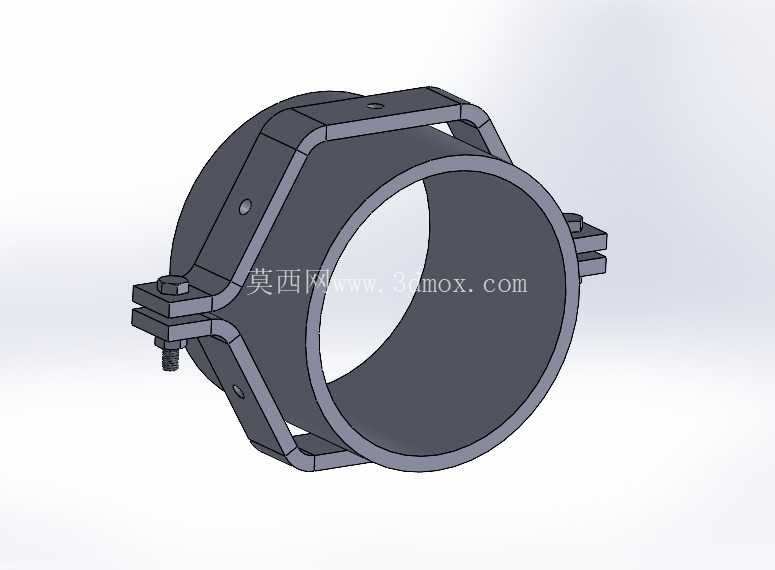

在工业流体输送、市政管网搭建、工艺管线布设的现场作业中，管道的径向固定与防位移约束是管线系统稳定性的核心环节，这款适配8英寸公称通径管道的六角形卡箍，正是针对大口径刚性管道的固定需求开发的结构件。不同于常规圆形抱箍仅靠环向抱紧力约束管道的设计，六角形的箍体结构在六个平面位置形成均匀的受力支撑点，当管道内流体产生水锤冲击、或者管线受外部振动载荷影响时，六个受力面可以将径向载荷均匀分散到箍体的各个连接段，避免局部应力集中导致的箍体变形、螺栓断裂问题，尤其适合输送压力存在波动的工艺管线、或者厂区内临近动力设备的振动管线段使用。

从实际安装场景来看，这类卡箍通常搭配管道支架使用，箍体两侧预留的带螺栓孔的连接耳，既可以通过螺栓实现箍体自身的开合锁紧，也能通过延伸的连接结构将整个卡箍与支架横梁焊接或者栓接，安装时不需要将管道从端头穿入，只需要松开锁紧螺栓将两个半箍扣合在管道指定位置，再依次拧紧螺栓即可完成固定，对于已经布设完成的管线改造、后期增设固定点的作业场景，这种开合式结构的安装效率远高于整体式环形管夹。

设计过程中首先遵循DIN标准中关于大口径管道卡箍的尺寸公差要求，箍体的内径匹配8英寸管道的外径公差带，预留了管道防腐层、保温层的安装间隙，避免箍体锁紧时破坏管道外表面的防护层。六角形的每个折角位置都做了圆弧过渡处理，避免折角处的应力集中，箍体本体采用等厚度的板材折弯成型，在保证整体结构强度的同时控制零件自重，降低支架的承载负担。锁紧位置采用螺栓加防松垫片的组合结构，螺栓的公称直径经过载荷校核，能够满足管道满水状态下的垂直载荷、以及流体冲击带来的动载荷要求，即使长期受振动影响也不会出现松脱问题。

从安装边界来看，这款卡箍的六角形外形相比同规格圆形抱箍，在垂直于管道轴线的平面上占用的径向尺寸更小，六个平面可以适配不同方向的支架连接需求，不管是从上方吊装、侧面支撑还是底部承托的安装形式，都能找到对应的平面作为连接基准面，不需要额外加工转接件。箍体上预留的定位小孔，可以在安装时先通过临时定位销将两个半箍预固定在管道上，调整好安装位置后再锁紧螺栓，降低高空作业、狭小空间作业时的安装难度。在实际选型过程中，需要注意匹配管道的实际外径，尤其是带保温层的管道，需要核算保温层厚度后选择对应规格的卡箍，避免出现箍体无法扣合、或者抱紧力不足的问题，这款卡箍的结构设计也预留了一定的调节余量，能够适配小范围的管道外径偏差，适配现场施工中常见的管道尺寸公差问题。
