5英寸150磅级凸面盲法兰结构设计

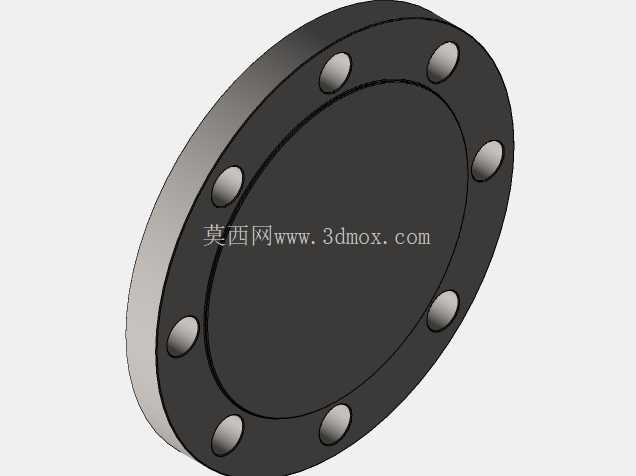

　　在石油化工、市政给排水、油气输送、火电核电等带压管路系统中，盲法兰是实现管路末端封堵、临时分段隔离、检修端封闭的核心承压元件，不同于普通带流通孔的对接法兰，这类元件无中心通流结构，依靠整面密封结构承受管路内部的介质压力，同时阻断介质流通路径，是管路系统中不可缺少的静密封承压部件。本次设计的5英寸150磅级盲法兰，匹配美标Class150压力等级的管路连接需求，适配公称通径5英寸的钢制管路系统，整体采用圆盘式整板结构，密封面为凸面形式，也就是行业内常说的RF面，密封面凸台高度符合对应压力等级的标准要求，能够配合缠绕式垫片、非金属平垫片实现可靠的静密封，避免带压介质从连接面泄漏。

　　从结构设计逻辑来看，这款盲法兰的螺栓孔采用圆周均布形式，共设置8个螺栓通孔，孔位分度圆直径与同压力等级同通径的对焊法兰、平焊法兰完全匹配，安装时可直接与管路末端的配对法兰对齐，穿入对应规格的六角头螺栓，通过对角分步拧紧的方式施加均匀预紧力，让密封面之间的垫片产生足够的压缩回弹量，填充密封面的微观不平度，实现密封效果。设计过程中首先考虑的是承压强度边界，法兰盘的厚度经过强度校核，能够承受Class150等级下的额定工作压力，同时考虑螺栓预紧力产生的压应力、管路内部压力产生的轴向推力，避免法兰盘在长期承压状态下产生翘曲变形，导致密封面失效。

　　密封面的表面粗糙度控制在Ra3.2-6.3μm区间，既保证垫片能够与密封面充分贴合，又不会因为表面过于光滑导致垫片受压后滑移，也不会因为粗糙度过大出现密封间隙。螺栓孔的孔径比配套螺栓大1.5-2mm，预留安装时的对位调整余量，降低现场安装时的对位难度，同时孔边做了倒角处理，避免穿螺栓时刮伤螺栓螺纹，也减少应力集中带来的孔边开裂风险。从实际应用场景来看，这类盲法兰常被用在管路系统的预留扩建端，在项目一期建设时封堵管路末端，待后续扩建时拆除盲法兰即可对接新的管路段，不需要切割修改原有管路；也会用在设备检修环节，在需要隔离的管段末端安装盲法兰，实现介质的可靠隔离，相比阀门封堵，盲法兰的密封可靠性更高，不存在内漏风险，是管路检修、压力试验时常用的隔离元件；另外在一些需要定期清理的管路末端，也会安装这类盲法兰，拆除螺栓即可打开管路端盖，清理管内的淤积杂质，操作便捷。设计时还考虑了安装边界条件，法兰的外圆直径严格匹配对应标准的尺寸要求，不会因为外圆过大导致与周边的管路支架、保温层产生干涉，密封面凸台的外径尺寸与配对法兰的密封面尺寸完全契合，保证垫片能够完全被压在密封面范围内，不会出现垫片压偏、挤出的问题。法兰背面采用平整结构，能够与螺栓的螺母端面充分贴合，保证螺栓拧紧时的受力均匀，不会因为背面不平整导致螺母偏斜，产生附加弯曲应力。

　　在建模过程中，所有的尺寸参数都遵循对应压力等级的法兰尺寸规范，螺栓孔的位置度公差控制在合理范围内，保证实物加工后能够与标准配对法兰顺利对接，不会出现孔位错位无法穿螺栓的问题；密封面的平面度公差也做了严格设定，避免法兰盘加工后出现平面翘曲，导致安装后局部密封比压不足产生泄漏。不同于普通的平板盲板，这款带凸面密封结构的盲法兰，密封性能更稳定，适用于中低压的水、油品、蒸汽、弱腐蚀性介质等管路场景，适用温度范围随配套垫片的材质调整，可覆盖从常温到中温的多数工业管路工况。在结构细节上，法兰的所有锐边都做了倒钝处理，避免安装搬运时划伤施工人员，也减少锐边处的应力集中，提升法兰的整体疲劳强度，在管路存在压力波动的工况下，能够承受一定的交变载荷，不会在边缘处产生裂纹。
