多螺栓孔花键连接法兰式轮毂结构

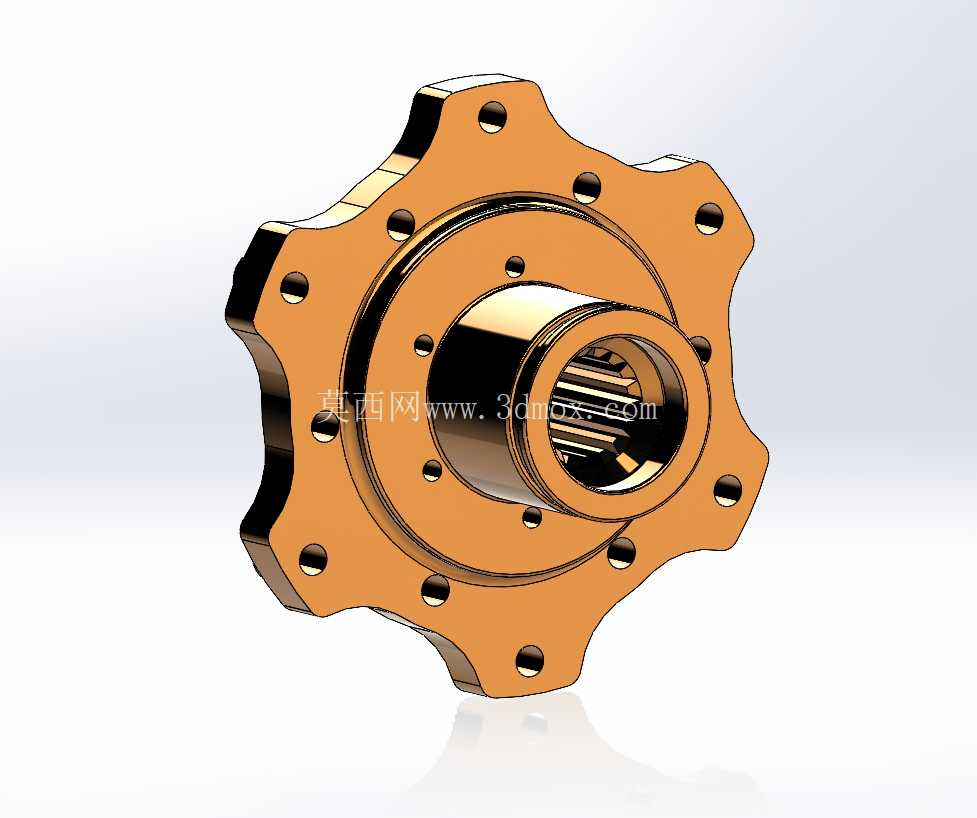

　　这类法兰式轮毂常应用在高压流体输送管路的动力衔接端、小型动力输出单元的传动对接位置，也可配套在需要刚性同轴连接的流体增压设备转子端，承担介质密封衔接与扭矩传递的双重作用，区别于普通平键连接的轮毂，其花键内孔结构可承受更大的交变扭矩，在高压气体、高压液体输送场景下，能避免键槽位置的应力集中导致的轮毂开裂问题。从结构设计来看，外缘采用八边形带圆角的法兰盘布局，而非整圆法兰，主要是为了在保证螺栓连接强度的前提下，降低整体结构重量，同时给相邻安装的管路接头、密封件预留足够的操作空间，法兰盘上均匀分布12个螺栓过孔，孔位采用沉孔设计，安装后螺栓头不会突出法兰端面，避免和周边旋转部件、防护结构发生干涉。

　　内孔采用渐开线花键结构，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，在频繁正反转的传动场景下，能有效降低花键齿面的磨损速度，花键孔的末端设计有退刀槽，方便加工时的刀具退出，也能避免装配时轴端的倒角和孔底发生硬接触，保证装配到位。轮毂的轴颈部分和法兰盘采用圆弧过渡连接，过渡圆角半径根据轴颈直径按1:8的比例设计，可大幅降低轴肩位置的应力集中系数，在承受交变载荷、冲击载荷时，减少疲劳裂纹的萌生概率。

　　安装边界方面，法兰盘的最大外圆尺寸根据配套螺栓规格确定，螺栓孔中心圆直径比法兰外圆小20%左右，保证螺栓安装时的扳手空间，轴颈的长度根据配套轴承的宽度、密封件的安装尺寸确定，轴颈表面设计有密封槽，可安装O型密封圈或者骨架油封，防止输送的高压介质从轴颈位置泄漏，也能阻挡外部的粉尘、杂质进入传动配合面。实际选型应用时，需要注意法兰端面的平面度公差控制在0.02mm以内，保证和对接法兰连接时的密封性能，花键孔的精度等级选6级，可满足大部分中高压传动场景的配合要求，螺栓孔的位置度公差控制在φ0.1mm以内，避免安装时出现螺栓无法穿入、对接面错位的问题。

　　这类结构在建模时，优先采用参数化设计方式，将螺栓孔数量、花键模数、轴颈直径、法兰厚度等参数设置为可变量，后续适配不同功率、不同压力等级的设备时，只需要修改对应参数即可快速生成新的模型，减少重复建模的工作量。建模过程中需要注意各特征的建模顺序，先绘制轮毂的主体回转轮廓，通过旋转特征生成基础实体，再绘制法兰盘的外缘轮廓进行拉伸切除，之后阵列生成所有螺栓过孔，最后绘制花键轮廓通过切除扫描生成内花键结构，收尾阶段添加所有的过渡圆角、倒角特征，避免出现尖锐棱角，同时要检查所有特征的壁厚是否均匀，防止铸造或者机加工时出现壁厚不均导致的变形问题。在实际工况中，这类轮毂通常采用40Cr材质锻造后调质处理，表面硬度达到HB240-280，花键表面可进行高频淬火处理，硬度达到HRC45-50，提升齿面的耐磨性能，法兰端面和轴颈配合面需要进行磨削加工，保证表面粗糙度达到Ra1.6以下，满足密封和配合的精度要求。
