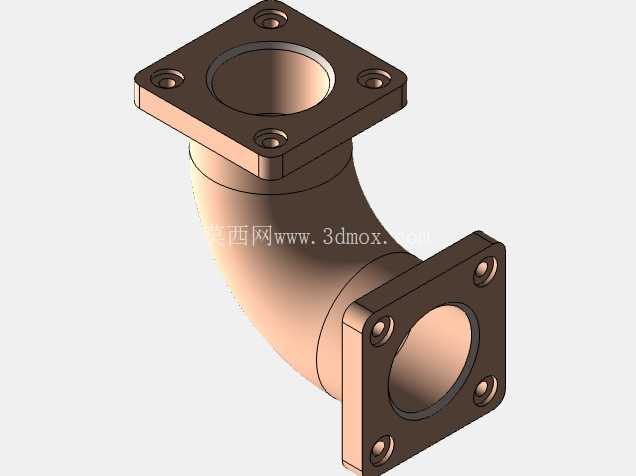

双方法兰连接90度转向弯管结构

在工业流体输送、液压管路排布、通风除尘系统以及设备内部气路连接场景中，管路走向的转向衔接是管路设计环节无法避开的核心节点，这款双方法兰连接的90度弯管，正是针对需要刚性密封连接、转向角度精准的管路排布需求设计的转向连接件。不同于常见的螺纹连接弯头、卡套式弯头，法兰连接的结构形式从根本上适配了中高压管路的连接需求，不管是输送常温清水、润滑液压油，还是低压工况下的工业废气、粉体输送气流，都能通过法兰端面的密封垫压紧实现稳定的密封效果，避免管路转向位置出现跑冒滴漏的问题。

从实际安装边界来看，弯管两端的方形法兰均采用四孔均布的螺栓连接设计，四个安装孔以法兰中心为基准对称排布，安装时无需刻意区分法兰的周向角度，只要对齐配对法兰的螺栓孔即可完成锁紧固定，能有效降低现场安装的对位难度，尤其适合设备内部管路排布空间紧凑、操作视角受限的安装场景。弯管的弯曲段采用等通径圆弧过渡设计，没有出现通径突变、内壁直角折角的结构，流体经过转向位置时不会产生剧烈的流向突变，能大幅降低管路局部阻力损失，减少流体输送过程中的压力损耗，同时也能避免粉体、含杂质流体在转向位置出现沉积堵管的问题。

在结构设计思路上，这款弯管没有采用额外的拼接焊接结构，法兰与弯曲管段为一体化成型结构，从根源上消除了焊接位置的应力集中、焊缝腐蚀渗漏的隐患，法兰端面与管段轴线的垂直度公差控制在合理范围内，安装锁紧后密封垫受力均匀，不会出现局部压合不紧密导致的渗漏问题。法兰的密封面采用平面结构，适配市面上通用的橡胶密封垫、石棉密封垫以及金属缠绕垫，选型替换时无需定制特殊规格的密封件，日常维护更换的成本更低。弯管的弯曲半径经过合理匹配，既不会因为弯曲半径过小导致流体阻力陡增，也不会因为弯曲半径过大占用过多的安装空间，在多数常规设备的管路排布场景中，都能直接适配安装，不需要额外调整周边管路的走向位置。

从实际应用的适配性来看，这款弯管既可以用在工业生产设备的固定管路转向位置，也可以适配移动工程设备的液压管路、冷却管路转向连接，方形法兰的结构相比圆形法兰在安装时更易固定，在有振动的工况下，四孔对称锁紧的结构也能更好地分散螺栓受力，避免长期振动导致螺栓松动、密封失效的问题。管段的壁厚经过匹配设计，能够承受对应通径管路的常规工作压力，在额定工况下不会出现管段变形、法兰翘曲的问题。对于结构设计从业者来说，这款弯管的建模过程充分考虑了安装对位的容错性、流体通过的顺畅性以及长期使用的结构可靠性，没有冗余的结构设计，所有尺寸参数都围绕实际安装使用需求设定，在进行管路系统三维排布时，可以直接调用该模型完成管路转向位置的装配，不需要再额外校核安装空间、螺栓锁紧的操作空间，两端法兰预留的螺栓操作距离完全满足常规扳手的操作空间要求，装配后不会出现螺栓无法锁紧、后期维护无法拆卸的问题。在不同的工况适配中，只需要根据实际输送介质的特性更换对应材质的密封件，即可满足不同场景的使用需求，不需要对弯管本身的结构做额外修改，通用适配性较强。
