螺旋开槽扫掠式管道切割构件

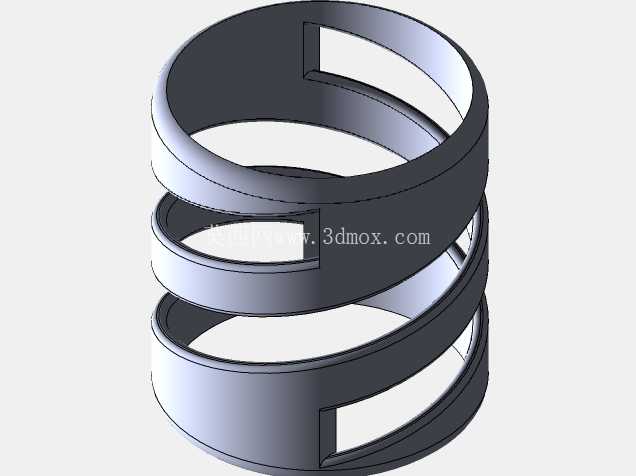

　　在现场管路施工作业、预制管道加工产线的实际工况里，这类螺旋开槽的扫掠式切割构件，主要配套在旋转式管道切管设备的执行端，区别于传统的直切刀座，它的螺旋环绕结构能够在进给过程中实现渐进式的环切进给，避免单次进刀量过大造成的管道端口变形、切口崩边问题，尤其适配薄壁金属管、复合塑料管的定长切割工序，能有效降低切割过程中的管道夹持变形量。从结构设计逻辑来看，该构件采用多圈螺旋环绕的筒体基础形态，筒体壁面开设贯通的轴向开槽，开槽位置沿螺旋轨迹均匀错位排布，一方面是为切割刀具的走刀轨迹预留避让空间，让刀具能够沿着螺旋升角方向持续进给，实现无停顿的连续扫掠切割，另一方面这种错位开槽的结构能够在保证筒体整体结构刚度的前提下，最大化降低构件自身重量，减少旋转执行端的转动惯量，提升设备高速运转时的动态稳定性。

　　在安装边界的适配设计上，该构件的两端为平整的环形定位端面，端面加工有同轴定位止口，能够直接与切管设备的旋转主轴法兰、刀盘压盖实现基准贴合，安装时无需额外调整同轴度，只要将止口嵌入主轴定位孔，通过周向均布的紧固件锁紧即可完成装配，构件的外径尺寸控制在适配常规手持切管机、台式管道切管机的刀腔内部空间范围内，不会与设备的夹持机构、护罩结构产生运动干涉，内壁的直径尺寸则覆盖了常规小口径管路的切割直径范围，能够让待切割管道从构件中心通孔顺利穿过，配合周向的夹持定位机构完成管道的固定。

　　从功能特性层面来说，这种螺旋扫掠的结构设计，让切割过程中的切削力能够沿螺旋方向均匀分散，不会出现传统直切结构切削力集中在单点造成的刀具崩损、管道切口毛刺过大的问题，同时螺旋槽的导向作用能够让刀具进给过程保持稳定的切削角度，切割出来的管道端面垂直度偏差更小，后续管路焊接、法兰装配时无需额外进行大量的端口修磨工作，能够有效提升管路预制的施工效率。在实际应用场景中，这类构件除了配套固定式管道切割设备，也可适配现场施工的便携式切管工具，在暖通管路安装、消防管道铺设、市政给排水管线改造的作业现场，能够应对不同材质的小口径管道切割需求，结构本身无复杂的活动部件，长期使用过程中仅需对螺旋槽的内壁进行定期清洁，去除切割产生的金属碎屑、塑料熔渣即可，维护成本极低。

　　设计过程中需要重点把控螺旋升角的参数匹配，升角过小会导致刀具进给速度过慢，切割效率偏低，升角过大则会造成单次切削深度过大，容易引发管道变形、刀具损坏，同时开槽的宽度尺寸需要与配套切割刀具的厚度预留合理的间隙，间隙过大会导致刀具走刀过程出现晃动，影响切口精度，间隙过小则容易出现卡屑问题，造成刀具磨损加快。构件的壁厚设计也需要结合实际作业的切削负载进行校核，壁厚过薄会导致旋转过程中构件出现形变，影响刀具的走刀精度，壁厚过厚则会无谓增加构件重量，提升主轴的负载损耗。
