高强度凸缘式法兰联轴器结构设计

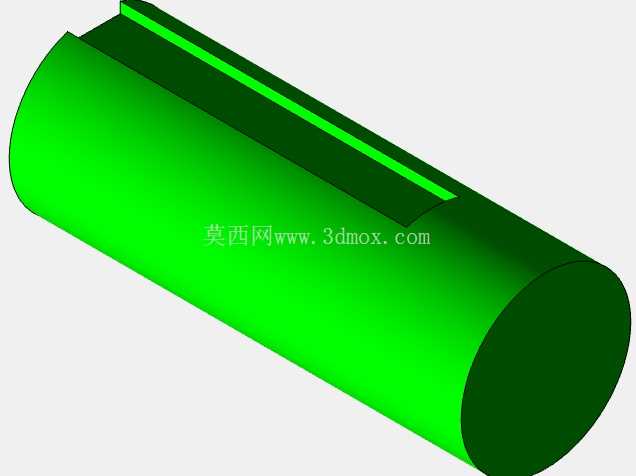

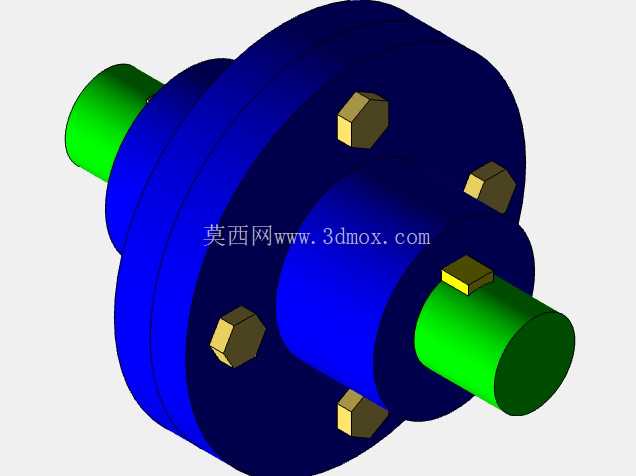

在工业传动系统的轴系连接场景中，法兰联轴器是应用极为广泛的刚性传动部件，这类部件主要用于实现两根同轴布置转轴之间的刚性连接，在传递额定工作扭矩的同时，能够保证两轴的对中精度，避免传动过程中出现偏摆、振动等影响传动稳定性的问题。本次设计的法兰联轴器采用分体式对称结构，两个带毂的法兰盘分别通过键连接与两侧待连接的转轴实现周向固定，法兰盘结合面之间采用铰制孔螺栓完成锁紧连接，依靠螺栓杆部与孔壁的挤压作用以及结合面的摩擦力共同传递扭矩，相比普通平键连接的联轴器，这种结构能够承受更大的冲击载荷，抗错位性能表现更优。

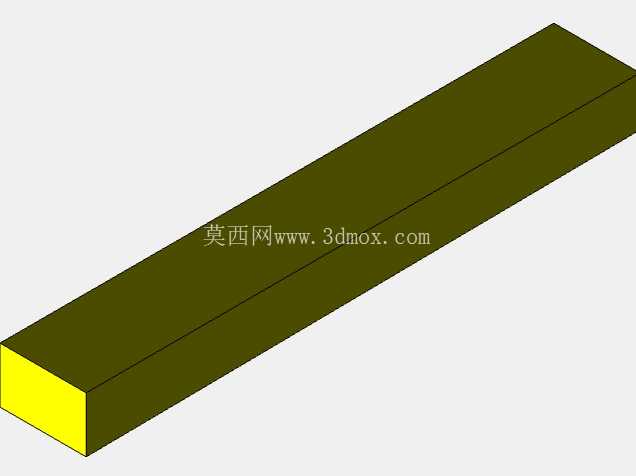

从实际应用场景来看，这类法兰联轴器可覆盖通用工业机械、重型输送设备、中小型汽车传动系统等多个领域的轴系连接需求，尤其适用于载荷平稳、对中精度易保证的传动工位，比如泵组与驱动电机的输出轴连接、减速器输入输出端的轴系对接、机床主轴传动段的刚性连接等场景。在设计过程中，首先需要明确额定传递扭矩的边界值，以此为基础确定法兰盘的外径、毂部长度以及连接螺栓的规格数量：本次设计中法兰盘主体采用圆盘式结构，毂部内孔根据适配轴径设置键槽，键槽的尺寸公差符合普通平键的连接标准，保证与转轴装配时无需额外修配即可实现稳定的周向固定；法兰盘结合面加工有定位止口，装配时两个法兰盘的止口相互嵌合，能够快速实现两轴的同轴度找正，降低现场安装的调试难度，同时止口结构也能承受部分径向载荷，减少螺栓受到的剪切作用力。

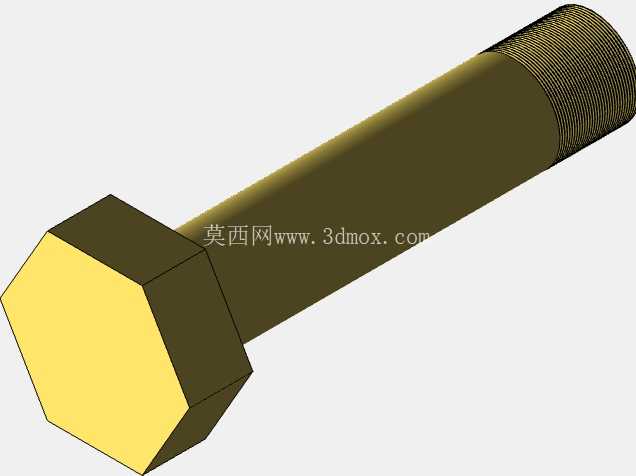

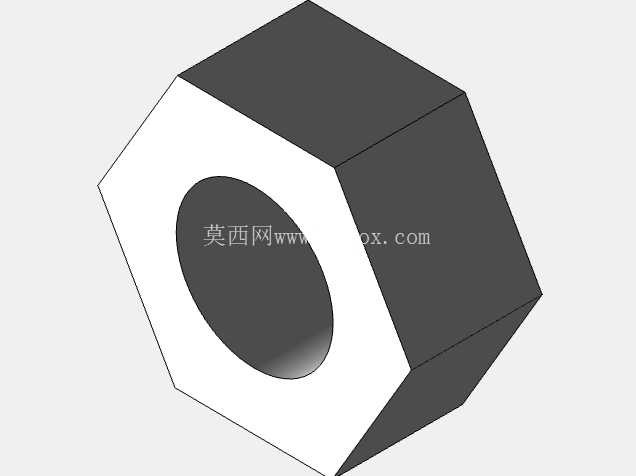

安装边界方面，需要预留足够的螺栓拆装空间，法兰盘外缘到相邻设备部件的最小间隙需满足套筒扳手的操作空间要求，避免装配后无法完成螺栓的锁紧操作；轴向安装尺寸上，两个法兰盘的毂部总长度需要匹配两侧转轴的伸出段长度，保证转轴插入毂部后能够顶到轴端定位面，同时键槽的轴向位置要与转轴上的键位完全对应，避免装配时出现键的卡滞。连接螺栓采用六角头标准件，沿法兰盘圆周方向均布，螺栓的预紧力按照额定扭矩下不出现结合面滑移的标准计算确定，装配时需采用对角分次锁紧的方式，保证每个螺栓的预紧力均匀，避免法兰盘出现偏斜导致两轴不同心。

结构细节上，法兰盘的所有锐边均做了倒钝处理，避免装配过程中划伤操作人员，同时减少应力集中点，提升部件的疲劳强度；毂部外圆与法兰盘端面的过渡位置设置了圆角，降低轴毂连接位置的应力集中系数，在承受交变载荷时能够有效减少裂纹萌生的概率。两个法兰盘的结合面采用精车加工，表面粗糙度满足刚性结合的密封与摩擦要求，不需要额外加装密封垫片即可保证结合面的紧密贴合，避免传动过程中结合面出现微动磨损。轴孔的公差带采用过渡配合，既保证装配时能够顺利压入，又能避免运行过程中轴与孔之间出现相对窜动，保证传动精度的稳定性。

在选型适配时，需要注意这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此对安装时的对中精度要求较高，若现场安装无法保证严格的同轴度，长期运行会导致螺栓、键槽以及轴的配合位置出现额外的附加载荷，加速部件的磨损甚至出现断裂失效。设计时也充分考虑了模块化维护的需求，当联轴器出现磨损需要更换时，不需要移动两侧连接的设备主体，只需拆下连接螺栓即可分离两个法兰盘，完成易损件的更换，大幅降低设备维护的停机时间。整体结构没有多余的复杂构件，所有零件均采用标准机械加工工艺即可完成制造，生产成本可控，同时结构坚固可靠，能够在重载工况下长期稳定运行，完全满足常规工业传动场景的刚性轴连接需求。
