工业化学品混合用多通路弯管结构

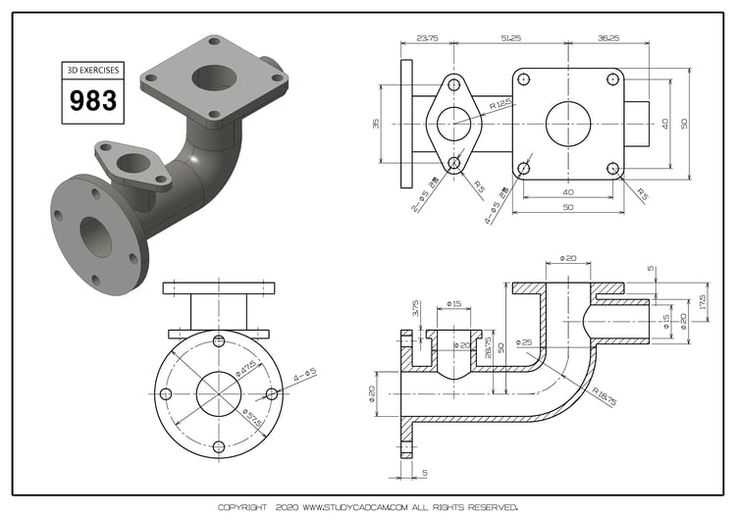

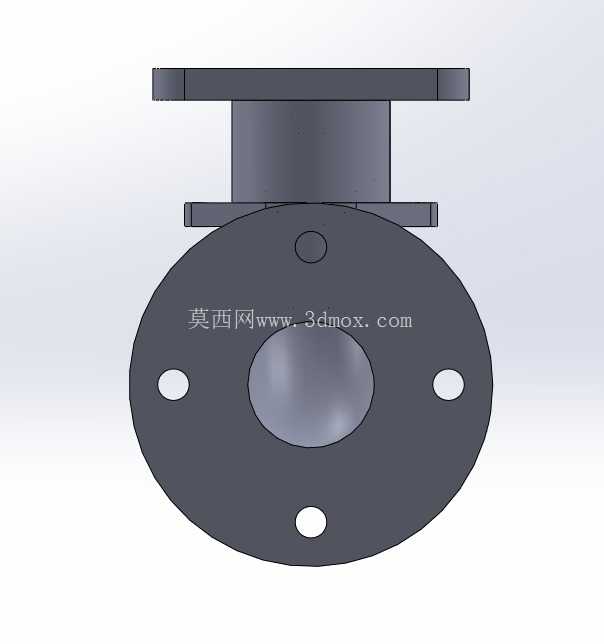

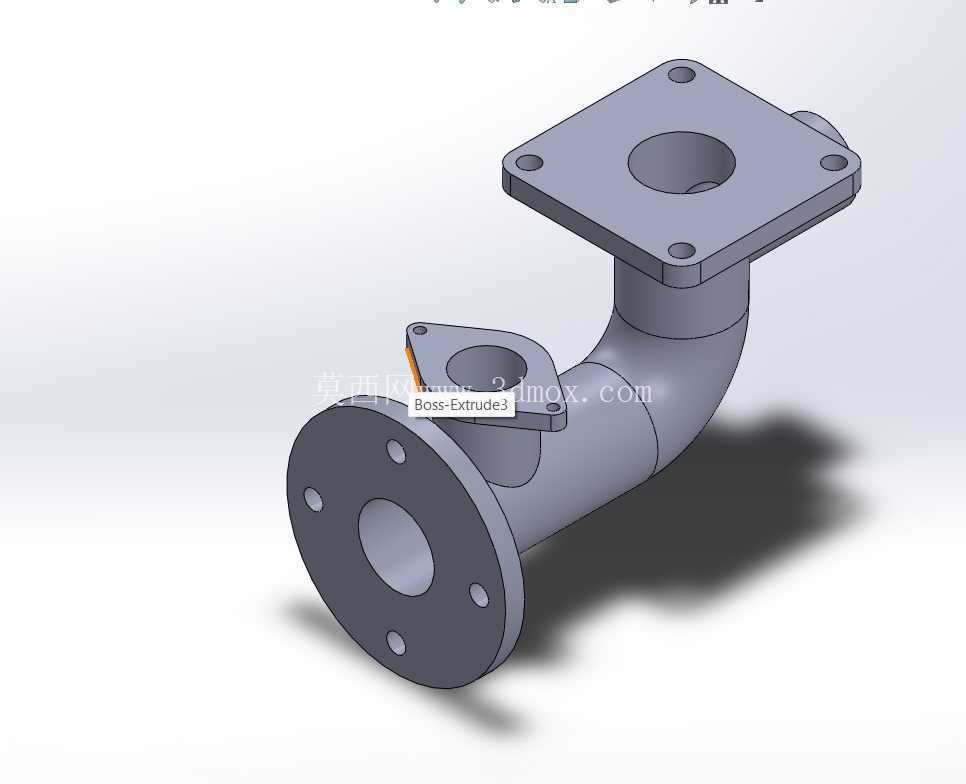

　　在精细化工、医药中间体生产的物料混配工段，这类多通路弯管是管路系统里容易被忽略但直接影响混料效果的核心配件，不同于普通单通路输送弯管，它需要同时承接三路不同介质的汇入、转向与预混功能，安装位置通常在反应釜进料端的管汇节点，替代传统的多通接头加弯头的拼接组合，减少管路焊缝数量的同时，降低介质在拼接死角处的残留风险。从结构设计逻辑来看，三个连接端全部采用标准方形法兰与圆形法兰搭配的形式，其中两个轴向垂直的法兰端分别对接主物料输送管与辅料添加管，侧置的方形法兰端则对接催化剂注入管路，弯管段的曲率半径经过流体仿真校核，既保证介质转向时的压损控制在合理区间，避免高粘度化学品在弯管处淤积，也让三路介质在弯管弧形段形成自然旋流，在进入反应釜前完成初步的均质混合，减少后续搅拌环节的能耗。

　　安装边界上，三个法兰端的螺栓孔位全部采用跨中布置，适配化工管路常用的PN16压力等级法兰标准，安装时不需要额外调整管路角度，直接对接现有管路上的对应法兰即可完成固定，整体结构的轴向尺寸与径向尺寸经过压缩，在狭窄的反应釜进料舱内也能完成布置，不会和周边的阀门、压力表支架产生空间干涉。细节结构上，所有法兰端面都设计了密封槽，适配耐酸碱的石棉橡胶垫或四氟垫片，弯管内壁做了圆弧过渡处理，没有直角突变结构，避免含固体颗粒的化学品输送时对管壁造成冲蚀磨损，管壁厚度按照1.6MPa的工作压力做冗余设计，能耐受常规化工生产中的温度波动与压力冲击。

　　不同于市面上常见的铸造多通管件，这个结构的流道经过专门的流线型优化，三路介质汇入时不会出现对冲造成的管路振动，侧置接口的角度经过反复调整，催化剂注入后能顺着主物料的流向快速扩散，不会在接口处形成局部浓度过高的问题，对于需要精准控制物料配比的连续化混料生产线来说，这种集成式的多通路弯管能减少管路节点的泄漏点，日常维护时只需要检查三个法兰连接面的密封情况即可，不需要像拼接管汇那样逐一排查多个焊缝与接头的状态。

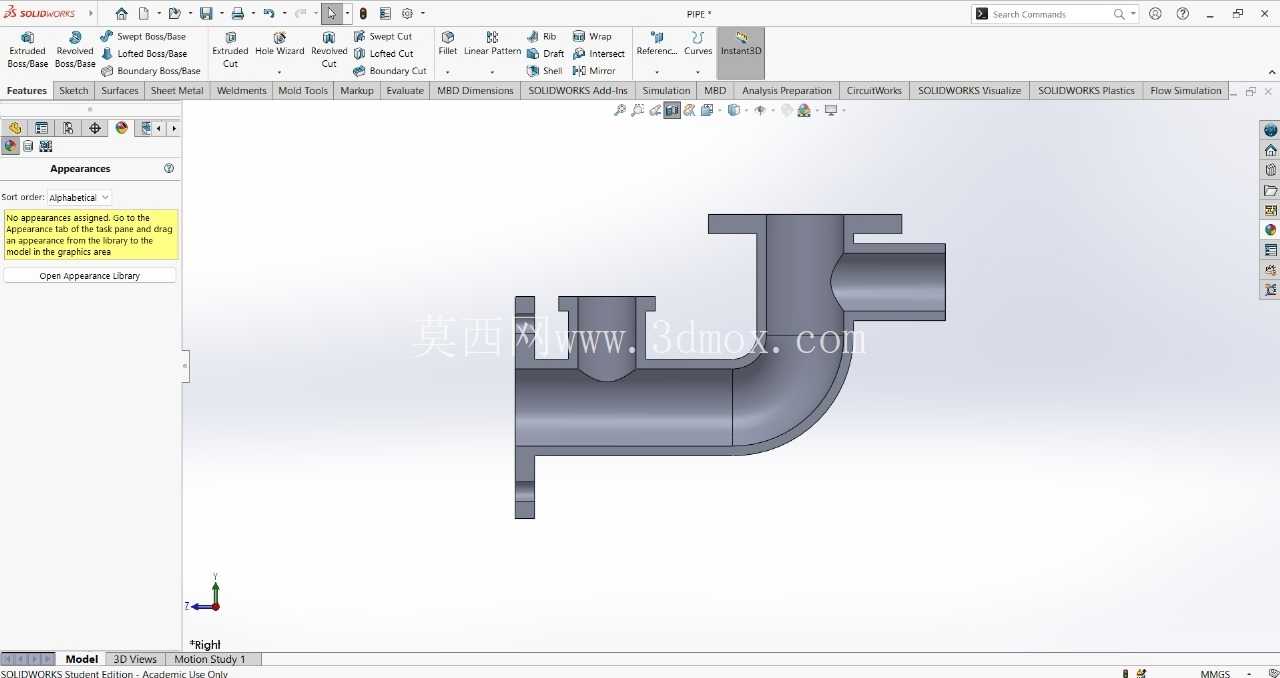

　　在实际选型应用中，这类管件多用于小流量的精细化学品混配场景，比如涂料生产的溶剂与助剂预混、农药制剂的原药与载体混合环节，相比采用多个三通、弯头拼接的管组，集成式结构的安装效率提升40%以上，管路内部的残留量能降低60%左右，换产时的管路清洗工作量也相应减少，清洗液可以顺着弯管的弧形流道完全排出，不会在结构死角处积存物料造成交叉污染。建模过程中，法兰的螺栓孔位置、密封槽尺寸、弯管的曲率都严格遵循化工管路设计规范，所有安装尺寸都和现有标准法兰参数匹配，不需要额外加工过渡连接件，结构的壁厚分布经过受力分析优化，在法兰与弯管的连接位置做了局部加厚处理，避免管路安装时的应力集中造成焊缝开裂，整体结构既满足化工生产的强度与耐腐蚀性要求，也兼顾了安装维护的便捷性，适合连续化生产的化工管路系统做物料混配节点的配件使用。
