三角法兰式带加强筋支撑座结构

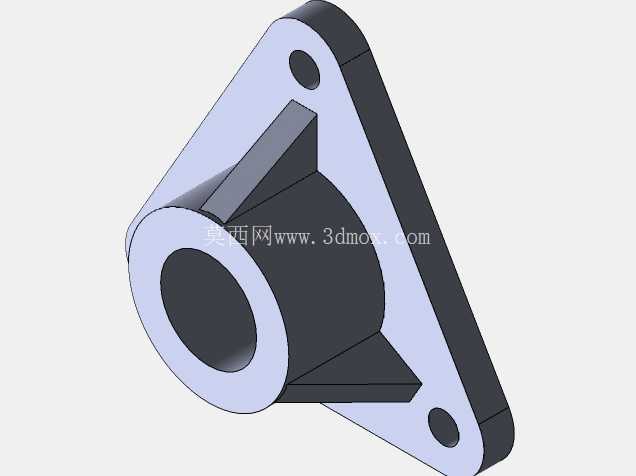

　　这类三角法兰式支撑结构常出现在小型动力传输、管路支撑、轻载执行元件的安装场景中，比如小型气动执行元件的端部固定、轻型输送线的导轮轴座安装、通讯设备内部走线的硬质支撑点位，核心作用是为带轴向延伸的筒状部件提供稳定的安装基准，避免部件运行过程中出现径向晃动、轴向窜动的问题。从结构设计逻辑来看，主体采用三角法兰盘加轴向筒身的组合形式，三角布局的安装孔相比圆形法兰能在同等安装空间下减少材料占用，三个安装点的定位稳定性足够应对轻载工况下的受力需求，不会出现两孔安装时的绕轴偏转问题。

　　筒身与法兰盘的连接位置设置了三块均匀分布的三角加强筋，这部分结构是设计的核心考量点：筒身承受的径向载荷会通过加强筋均匀传递到整个法兰盘面，避免筒身根部因为应力集中出现断裂，尤其是在设备存在小幅振动的工况下，加强筋能大幅提升结构的抗疲劳寿命，不需要额外增加筒身壁厚就能满足刚度要求，有效控制零件整体重量。安装边界方面，法兰盘的三个安装孔呈等边三角形分布，安装时不需要额外做防转定位，三个紧固件锁紧后即可完全限制支座的六个自由度，对安装面的平面度要求适中，即使安装面存在0.1mm以内的平面度误差，也能通过紧固件的锁紧力实现贴合，不会出现安装翘曲的问题。

　　筒身的内孔为通孔设计，可根据实际使用需求加工为光孔、螺纹孔或者轴承安装孔，适配不同的穿过式、插接式安装需求，筒身的轴向长度根据支撑点位的悬伸需求设定，足够的轴向长度能为被支撑部件提供更长的配合导向长度，减少配合面的比压，降低磨损速率。实际选型应用时，这类支撑座适合承受径向载荷为主、轴向载荷较小的工况，比如小型传动轴的端部支撑、传感器的安装固定座、气动管路的硬质支撑点，不适合重载冲击的工况，因为三角法兰的整体刚度相比整圆法兰还是存在一定差距，重载下法兰盘的边角位置容易出现变形。

　　建模过程中需要注意加强筋与筒身、法兰盘的连接处要做圆角过渡，避免加工过程中出现应力集中，同时安装孔的位置要预留足够的紧固件操作空间，保证螺栓或者螺钉能顺利伸入锁紧，不会和筒身或者加强筋出现干涉。这类零件通常采用铝合金压铸或者碳钢焊接后机加工的方式生产，铝合金材质的适合轻量化、无腐蚀的室内设备场景，碳钢材质的可以做表面镀锌或者喷塑处理，适配户外或者有轻度腐蚀的工况。在装配环节，法兰面与安装基面之间可以根据需求加装调整垫片，用来微调筒身的轴向位置，补偿加工或者装配带来的尺寸误差，三个安装孔的紧固件要采用对角锁紧的方式，避免法兰盘因为锁紧力不均出现变形，导致筒身的轴线与安装面出现垂直度偏差，影响被支撑部件的运行精度。
