带多安装位法兰的弯型管路连接件

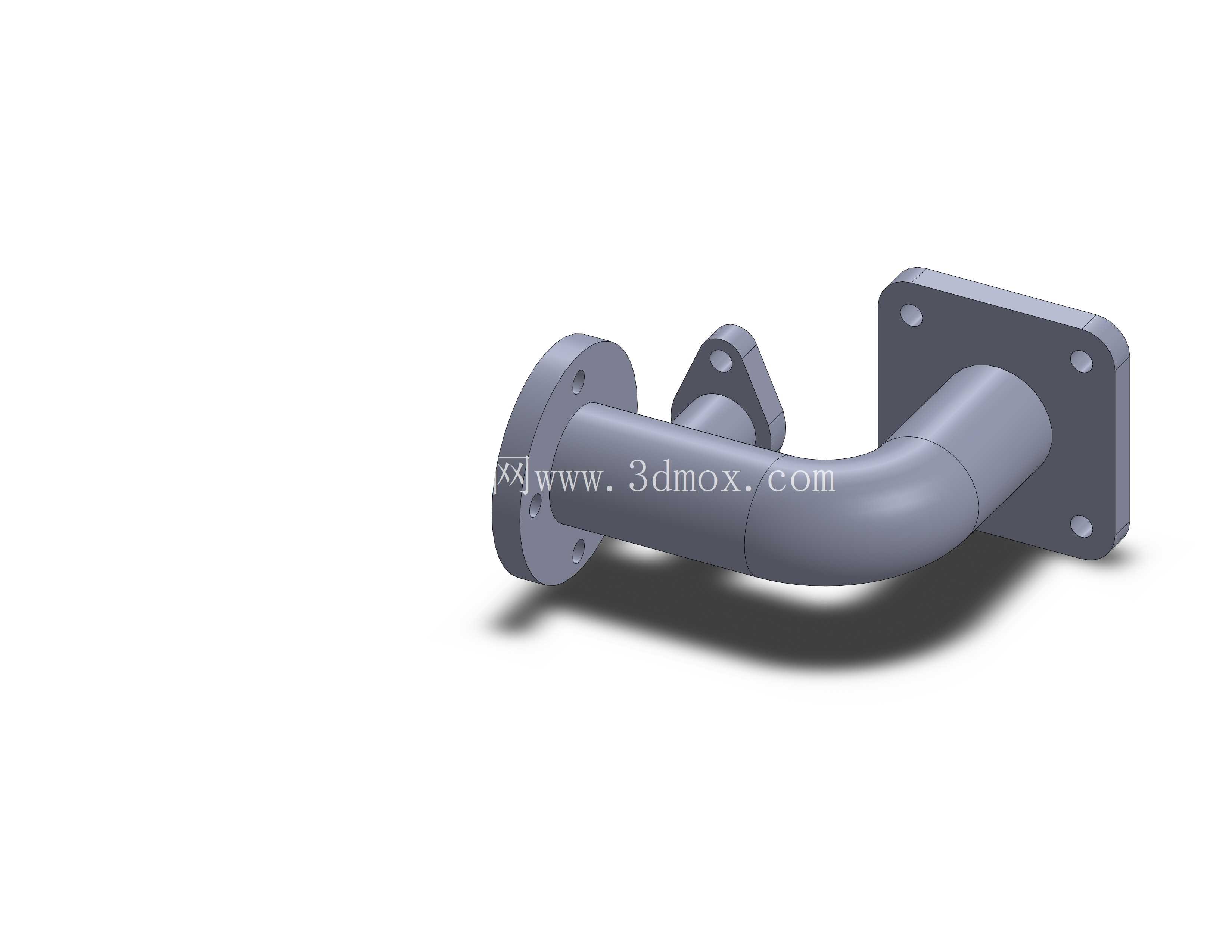

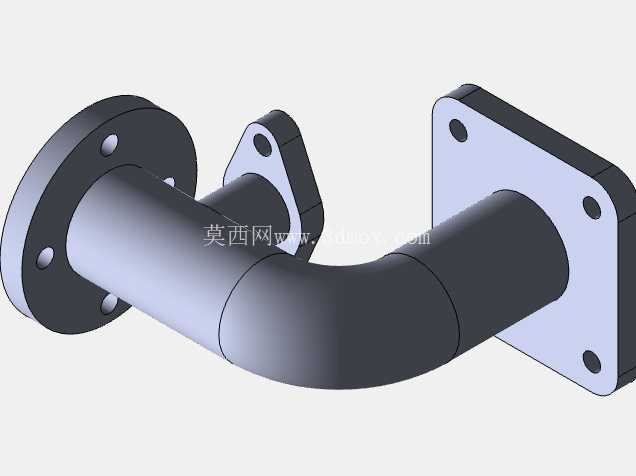

　　从结构设计逻辑来看，这款构件将弯管本体与两端的安装法兰做了一体化的结构整合，其中一端为圆形法兰盘，盘面上均匀布设螺栓过孔，适配常规圆形法兰接口的管路或设备端口；另一端为方形安装法兰，四个角位预留螺栓固定孔，可直接对接设备箱体壁面、方形接口的管路端座，另外在弯管的弯折段还附带了一个带安装孔的小型固定支耳，这个支耳的作用是在管路布设完成后，可通过额外的固定螺栓将整个管路连接件锁定在邻近的设备机架或安装墙面上，抵消管路内流体流动产生的振动、以及管路自身重量带来的连接部位应力，避免长期运行后法兰密封面错位、螺栓松动的问题。在流体输送系统的管路布设场景中，这类带法兰的弯型管路连接件是管路转向、多节点对接场景里的常用部件，不管是工业给排水、压缩空气输送、低压液压回路还是小型工艺介质输送管路，都能见到这类构件的应用。不同于普通直连法兰接头，这款弯管结构的法兰连接件，核心作用是在管路需要90度转向的位置，同时完成两个不同安装基准面的管路对接，省去了额外加装弯头再配对法兰的装配工序，能有效减少管路的连接密封点，降低系统跑冒滴漏的潜在风险。

　　从安装边界的角度考量，这款弯管的弯折半径做了适配小空间安装的优化，既不会因为弯折半径过小导致管内流体流动阻力陡增，也不会因为半径过大占用过多的安装空间，圆形法兰端的对接面与方形法兰端的安装面呈垂直布局，两个法兰的密封面都做了凸台密封面设计，安装时只需在密封面间加装对应压力等级的密封垫片，再按对角顺序拧紧固定螺栓即可完成密封连接。在实际选型应用时，需要先核对两端法兰的螺栓孔中心距、法兰密封面直径、管路通径三个核心参数，确保对接的管路或设备端口参数匹配，同时要确认弯管整体的安装空间是否满足构件的外形尺寸要求，预留出足够的螺栓拆装操作空间，避免安装后无法进行后期的密封维护、螺栓紧固操作。

　　这类一体化弯管法兰构件相比分体式的弯头加法兰组合结构，在安装效率上有明显优势，尤其是在小空间的设备内部管路布设场景中，分体式组件需要在狭小空间内完成弯头与两端法兰的组对、拧紧，操作难度大，而一体化构件只需完成两端法兰的固定即可，大幅降低现场装配的操作难度。另外在结构强度设计上，弯管与法兰的连接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，不管是承受管路内的流体压力，还是安装过程中的外力磕碰，都不容易出现连接部位开裂的问题，适配常规低压流体输送的工况使用要求。

　　在三维建模过程中，这类构件的建模需要重点关注法兰螺栓孔的位置度公差、弯管部分的壁厚均匀性、密封面的平面度要求，螺栓孔的位置如果出现偏差，会直接导致现场安装时无法对准对接件的螺栓孔，密封面如果平面度不达标，即使加装密封垫片也容易出现泄漏问题，弯管部分的壁厚如果不均匀，在承压时薄壁位置容易出现鼓胀甚至破损的隐患。实际应用中，这类构件常被用在设备内部的气路、水路连接位置，比如空压机的内部管路连接、小型水处理设备的管路转向对接、工业设备的冷却循环水管路布设，相比采购标准弯头再焊接法兰的加工方式，这类标准化的一体化法兰弯管构件，质量一致性更好，安装效率更高，也能避免现场焊接带来的焊缝锈蚀、焊渣残留堵塞管路的问题。
