通讯设备进给传动连接支撑结构

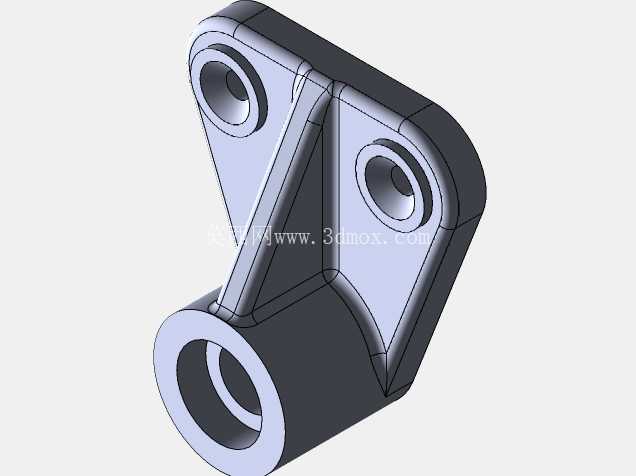

　　在通讯终端生产装配线的进给工位上，这类支撑连接结构是保证进给动作精准稳定的核心小件，很多人在做小型自动化进给模组设计时，容易忽略这类转接件的刚性冗余设计，最后出现进给到位精度偏移、反复调试都找不到根源的问题。从结构本身来看，这个零件采用三角加强筋的主体构型，底部是大直径的通孔轴套位，用来穿装进给导向轴，上部两个带沉孔的安装耳位，分别用来锁紧进给驱动拨块和工位负载安装板，中间的斜向加强筋直接连接底部轴套和上部安装平面，从受力路径上把进给时的横向推拉力直接传导到轴套支撑位，避免安装耳位受悬臂弯矩出现形变。

　　实际应用场景里，这类零件多用在小型通讯产品的组装工位进给滑台、4S店专用通讯检测设备的进给调节机构上，比如SIM卡读写工位的进给推送、通讯接口插拔寿命测试的往复进给机构，都需要这类小尺寸高刚性的转接支撑件。设计的时候首先要考虑安装边界的适配性，底部轴套的内径要和常用的直径8mm或10mm的直线导向轴做间隙配合，轴套的轴向长度要保证至少是轴径的1.5倍，避免穿轴后出现径向晃动；上部两个安装孔的孔距要匹配标准微型气缸的活塞杆连接头安装尺寸，沉孔深度要刚好容纳内六角圆柱头螺钉的头部，保证安装后螺钉头不突出安装平面，避免和周边的工位挡板、检测探头产生干涉。很多新手建模的时候容易把加强筋做的太薄，实际加工出来用在每分钟30次往复的进给工况下，不到两周筋位根部就会出现疲劳裂纹，所以筋位的厚度至少要做到主体壁厚的0.8倍，筋位和主体连接的位置要做R0.5以上的圆角过渡，减少应力集中。另外两个上部安装孔的同轴度、以及安装孔平面和底部轴套轴线的平行度，是这个零件最核心的形位公差要求，建模的时候就要把基准统一到底部轴套的内孔轴线，避免后续加工时基准转换带来的公差累积，安装后出现进给动作卡滞、负载安装面歪斜的问题。

　　从安装空间来看，这个零件的整体外轮廓宽度控制在30mm以内，轴向长度不超过45mm，完全适配小型通讯设备内部紧凑的安装空间，不需要额外预留过多的避让位置，在做整机布局的时候，可以直接把这个零件作为进给驱动端和导向轴之间的转接件，不用再额外设计定制连接块，能有效缩短小型进给模组的设计周期。实际工况下，这个零件承受的载荷主要是进给方向的轴向推拉力，以及少量的径向偏载，所以材质选用常用的6061铝合金做硬质阳极氧化处理就足够满足使用要求，既可以保证零件的整体刚性，又能控制零件自重，减少进给动作的惯量，提升进给启停的响应速度。

　　如果是用在高频往复的测试设备上，也可以换成不锈钢材质，提升零件的耐磨性能和疲劳寿命，不需要改动整体结构尺寸，直接替换材质就能适配不同的工况需求。建模的时候还要注意，底部轴套的两端要做小尺寸的倒角，方便穿装导向轴的时候快速对位，上部安装孔的入口也要做倒角，方便螺钉顺利导入螺纹孔，减少装配时的对位难度。很多人在做这类小零件设计时，往往忽略这些工艺细节，导致现场装配的时候需要反复修配，反而降低了装配效率。另外，零件的所有非配合面都可以做一般的粗糙度要求，配合面也就是轴套内孔、上部安装平面的粗糙度要控制在Ra1.6，保证装配后的配合精度，避免因为表面粗糙度过大导致配合间隙不稳定，影响进给精度。
