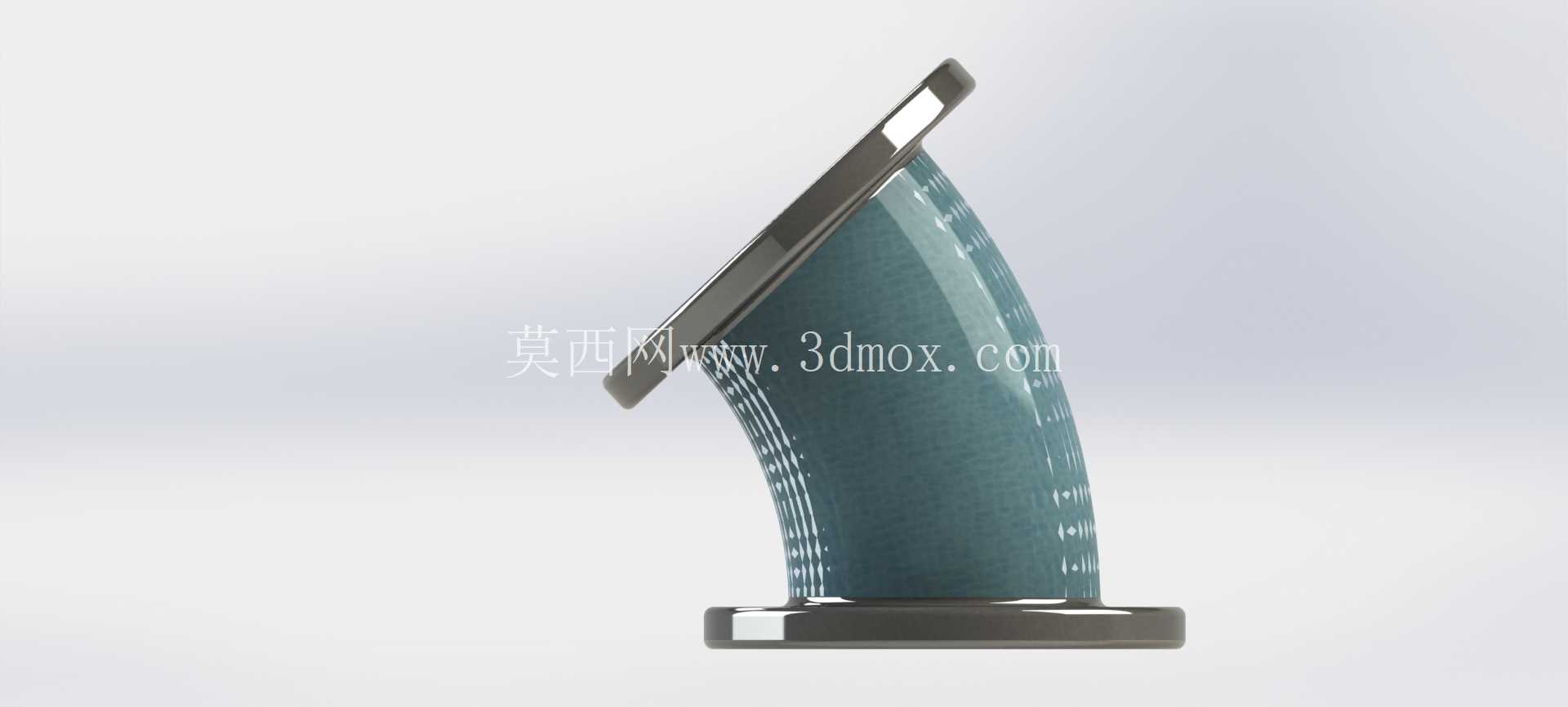

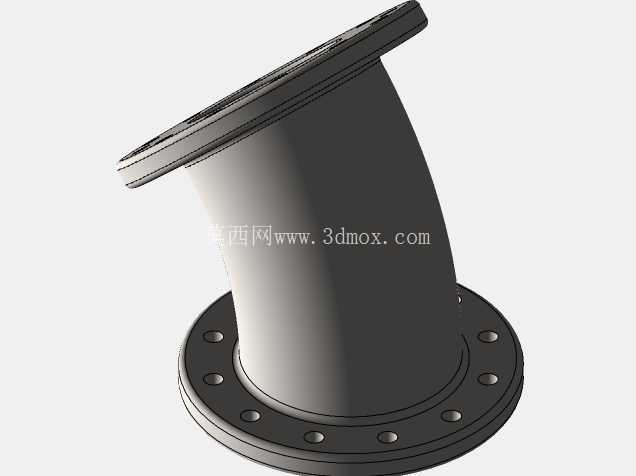

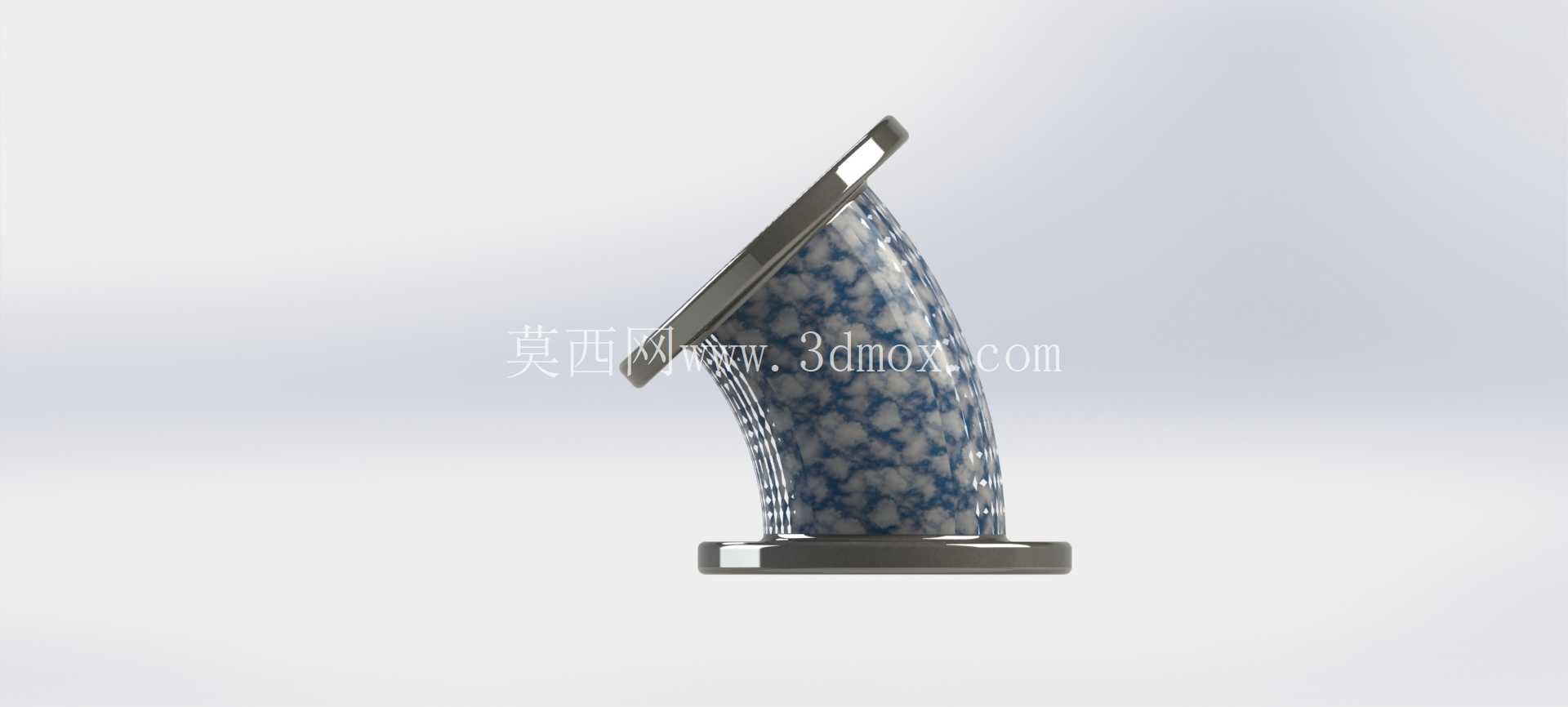

参数化带法兰45度弯头管路连接件

在工业管路系统搭建中，管路转向是无法避开的结构需求，这类带法兰的45度弯头，主要用于需要平缓改变管路走向的场景，相比90度弯头，它的流体阻力更小，能有效降低管路内的介质压降，减少输送过程中的能耗，常见于给排水系统、暖通循环管路、化工介质输送管线、低压气动回路等场景中。

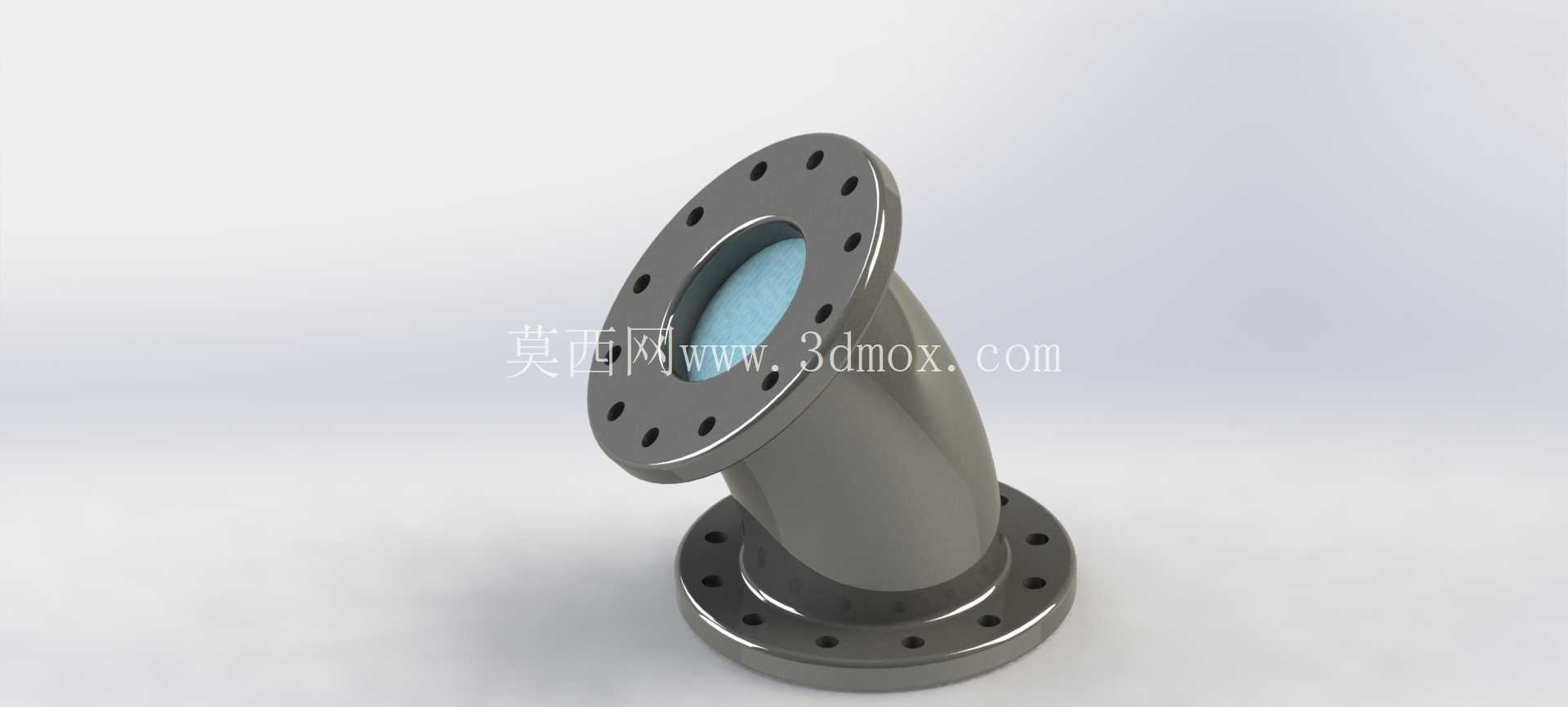

从实际使用的角度看，这类弯头两端的法兰结构，是为了实现管路的可拆卸连接，法兰端面上均匀分布的螺栓孔，能够和同规格的管路法兰、阀门法兰、设备接口法兰精准匹配，安装时只需在法兰密封面间加装对应压力等级的密封垫片，穿入螺栓按对角顺序紧固即可完成连接，后期管路检修、部件更换时无需切割管路，拆卸维护的效率远高于焊接式弯头。

这个参数化设计的弯头模型，在建模阶段就考虑了不同工程场景的适配需求，建模时将法兰外径、螺栓孔分布圆直径、螺栓孔数量与孔径、弯头弯曲半径、管路通径、法兰厚度、弯头壁厚这些核心尺寸都设置为可驱动的参数，设计人员在面对不同压力等级、不同通径的管路设计需求时，不需要从零开始重新建模，只需要修改对应参数，模型就能自动更新生成符合要求的新规格弯头，能大幅减少管路系统三维布管时的重复建模工作量。

从结构设计的逻辑来看，弯头的弯曲段采用了等曲率的圆弧过渡，内壁光滑无突变，能够避免介质流经转向处时产生紊流，也能减少介质中固体颗粒对管壁的冲刷磨损，延长管件的使用寿命。两端的法兰和弯头主体采用一体化的结构设计，避免了焊接连接带来的焊缝应力集中问题，也消除了焊缝处可能出现的渗漏风险，适配低压到中压的管路输送场景。

在安装边界方面，这类弯头的安装空间需要同时考虑两端法兰的螺栓操作空间，弯头弯曲段的外轮廓不会超出两端法兰的外径范围，在紧凑的管路排布场景中，能够有效控制管路的整体占用空间，避免和周边的管线、设备支架产生干涉。建模时严格遵循机械设计的公差配合要求，法兰端面的平面度、螺栓孔的位置度都符合管路法兰的通用设计规范，导出的工程图可以直接用于生产加工的尺寸参考，参数化的方程驱动逻辑，也能保证尺寸修改后各个结构之间的比例协调，不会出现法兰和弯管段衔接错位、螺栓孔分布不均的问题。

在实际的三维布管工作中，这类参数化管件还能和布管软件的标准件库做适配，设计人员在进行管路布线时，可以直接调用这个模型，根据管路的通径和压力等级快速调整参数，实时验证管路走向的合理性，检查安装空间是否充足，提前规避现场安装时可能出现的干涉问题，减少现场施工的返工率。对于小批量定制化的管路系统来说，这种参数化的模型也能快速生成不同规格的变体，满足不同项目的个性化设计需求，不需要针对每个规格单独绘制模型，有效提升设计阶段的工作效率。
