异径三通管道连接件结构设计

在流体输送管路系统的布设过程中，不同管径管路的交汇分流是极为常见的工况，这类工况下异径三通的选型与安装直接决定了整个管路的流通效率、密封可靠性以及长期运行的结构稳定性。本次涉及的异径三通结构，主要适配1/2与1/4管径的管路对接需求，可实现36英寸与30英寸规格管路的垂直交汇连通，同时适配SCH40与SCH160两种不同壁厚等级的管路对接场景，覆盖从常规低压流体输送到高压工况的管路分流需求。

从实际应用场景来看，这类异径三通广泛应用于化工流体输送管网、建筑给排水系统、工业循环水管路、暖通空调冷媒管路以及油气输送分支管路中，在需要实现不同通径管路垂直汇流或分流的节点，替代传统的多管件拼接结构，减少管路连接点的同时降低泄漏风险。不同于等径三通的对称结构，异径三通因为两个直通端的通径、壁厚存在差异，设计过程中需要重点考虑不同壁厚对接处的应力过渡问题，避免管路运行过程中因压力波动、温度形变产生的应力集中在对接焊缝处，长期运行出现开裂泄漏的问题。

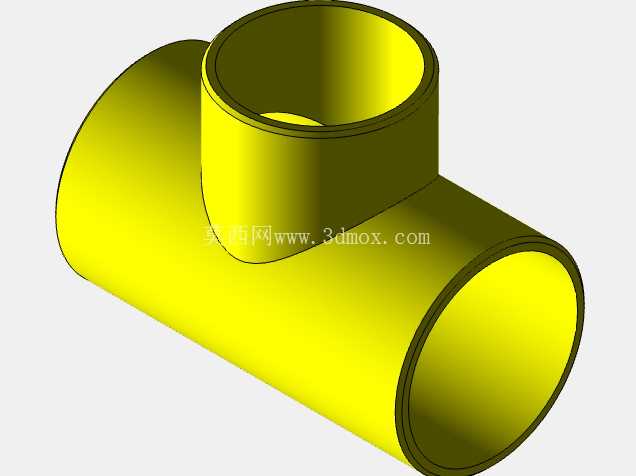

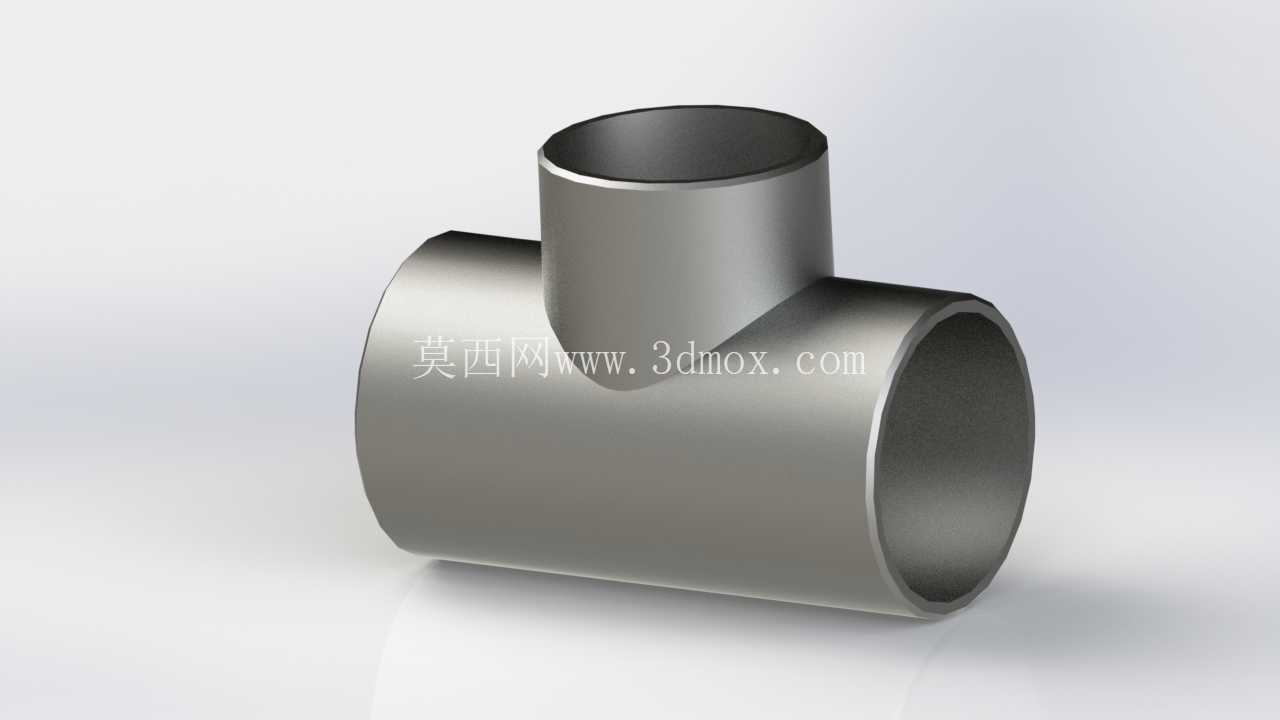

在结构设计层面，该三通采用一体成型的腔体结构，主管段为水平贯通结构，支管段垂直连接在主管段的侧壁中部，三个连接端均预留标准管路对接的坡口结构，可直接适配焊接、法兰连接或者卡压连接的安装需求。设计过程中首先通过流体仿真模拟不同流速、不同压力工况下的腔体内流场分布，优化支管与主管连接位置的圆弧过渡结构，减少流体在交汇位置的涡流产生，降低管路运行过程中的流阻与流体噪音，同时避免长期涡流冲刷导致的管壁局部磨损减薄。针对SCH40与SCH160两种壁厚的对接端，在壁厚变化的位置设计了平缓的锥度过渡段，而非直角台阶结构，让焊接过程中焊料可以更好地填充对接缝隙，同时让管路承压时的应力可以沿着过渡段均匀分散，不会在壁厚突变位置出现应力峰值。

从安装边界来看，该三通的主管段轴向长度、支管段垂直高度均严格匹配对应管径的管路安装间距标准，安装时不需要额外对相邻管路进行裁切调整，可直接替换同规格的现有三通配件。三个连接端口的同轴度、端面垂直度公差控制在管路安装的标准公差范围内，对接时不会出现端口错位、间隙不均的问题，降低现场安装的调整难度。在壁厚设计上，不同压力等级对应的管壁厚度经过耐压强度校核，满足对应工况下的爆破压力、长期蠕变强度要求，同时在支管与主管的连接位置做了局部加厚处理，抵消开孔导致的结构强度削弱，不需要额外添加补强圈结构，减少现场安装的焊接工作量。

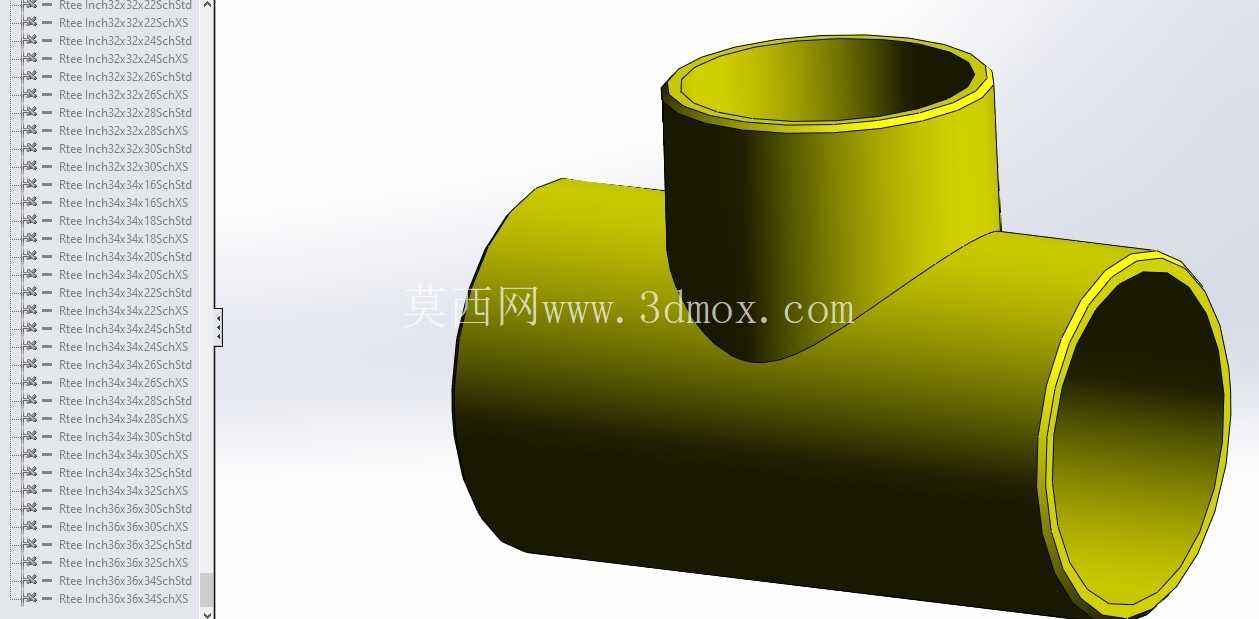

实际选型过程中，需要根据管路输送的介质特性、工作压力、工作温度匹配对应的材质与壁厚等级，该结构的三维模型可直接导入管路装配环境中做干涉检查，提前预判安装过程中是否会与周边管路、支架、设备产生位置冲突，同时可基于该模型直接生成工程图纸用于加工制造或者管件采购，减少设计人员重复建模的工作量。在管路系统的三维布设过程中，这类参数化的三通模型可以快速调整适配不同的管径组合需求，大幅提升管路设计的效率，同时保证所有连接节点的尺寸匹配度，避免现场安装时出现管件不匹配的问题。
