带安装法兰90度直角液压适配接头

在流体输送管路的布设场景中，尤其是液压系统的管路排布，经常会遇到需要在紧凑安装空间内完成90度转向的管路连接需求，这类场景下普通的直通过渡接头无法满足空间转向要求，而采用直角弯头加外接接头的组合形式，不仅会增加管路的泄漏点，还会占用更多安装空间，提升整体装配成本，带安装法兰的液压适配器接头正是针对这类工程痛点开发的管路连接件。

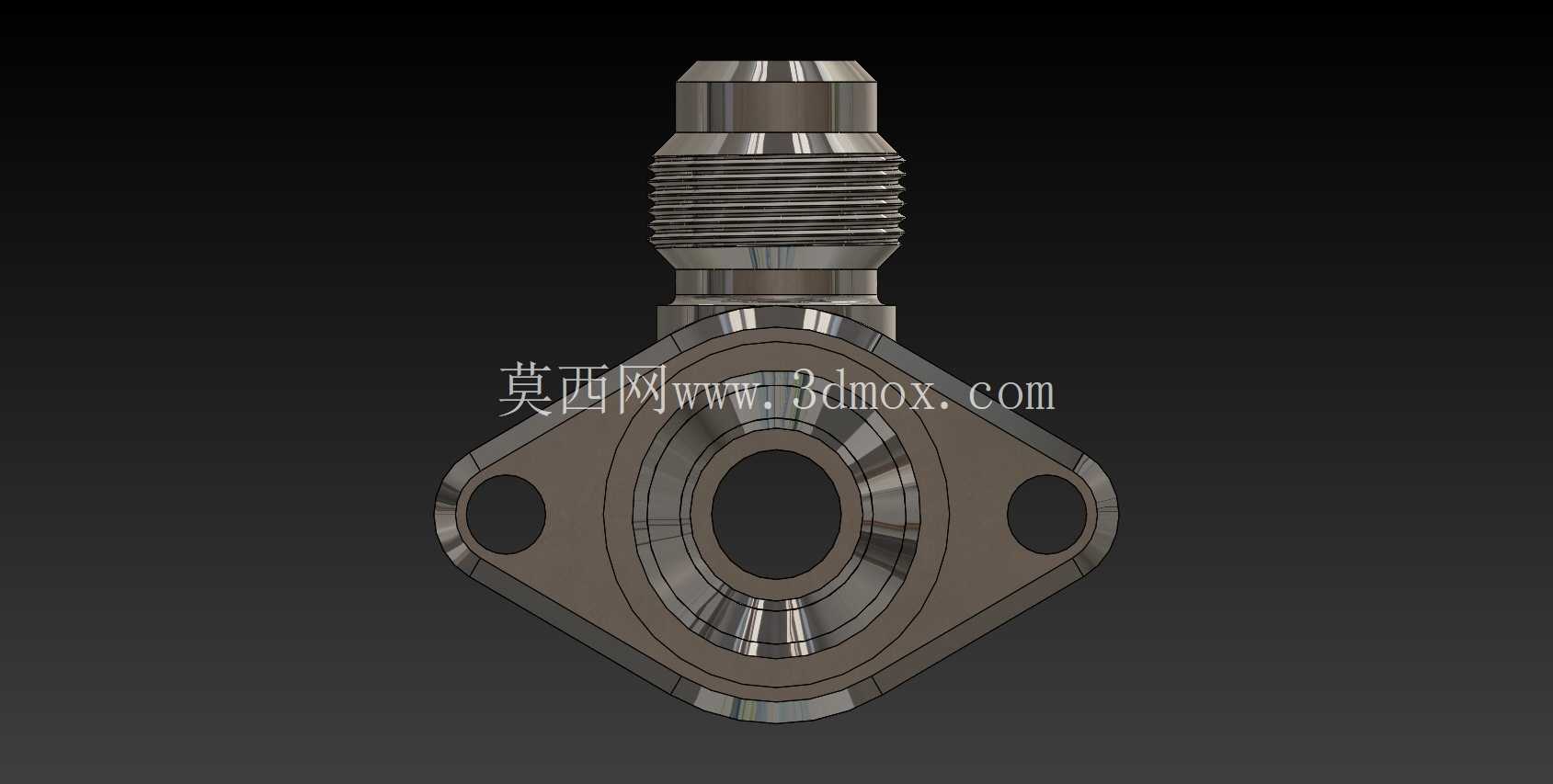

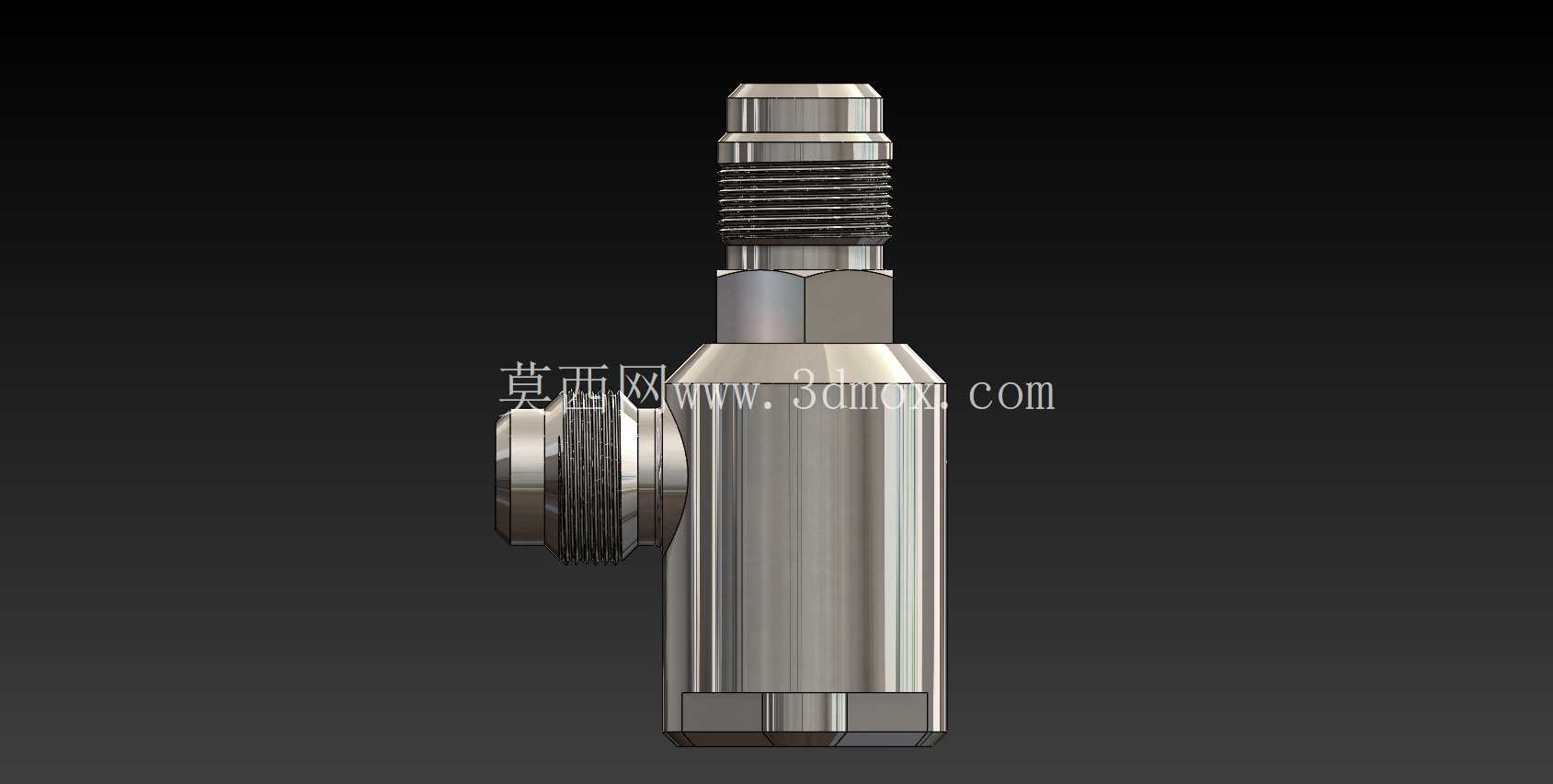

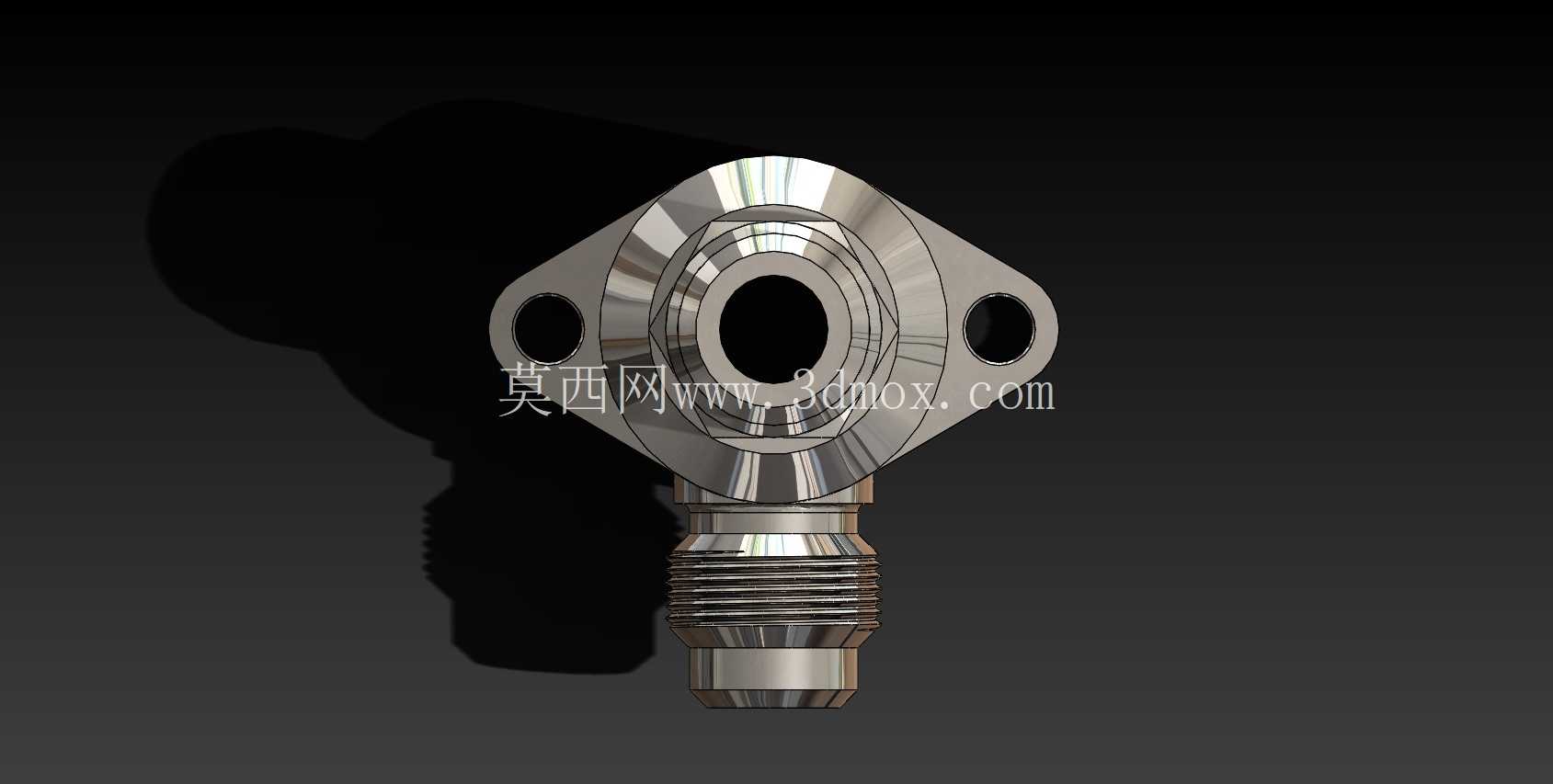

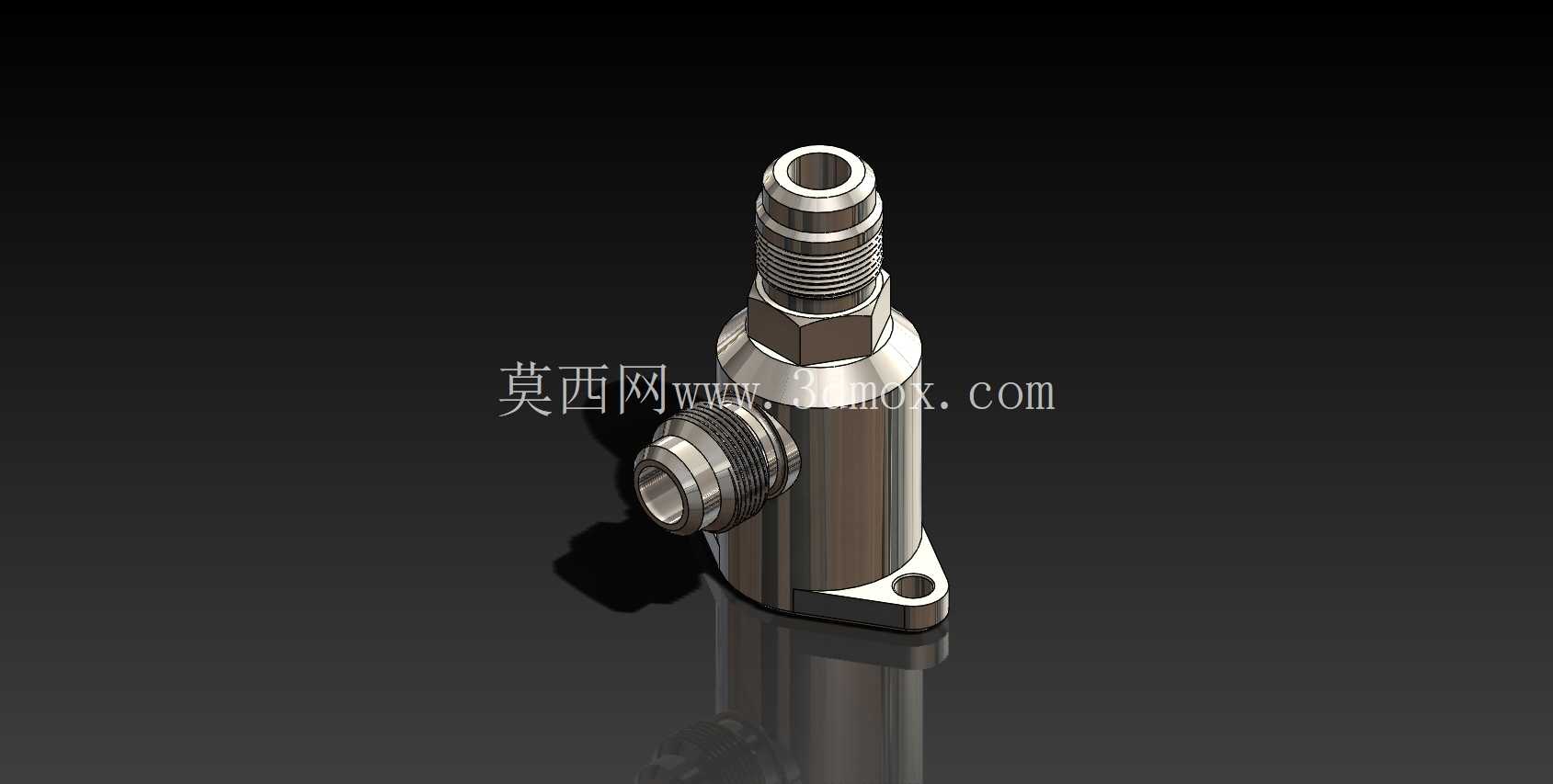

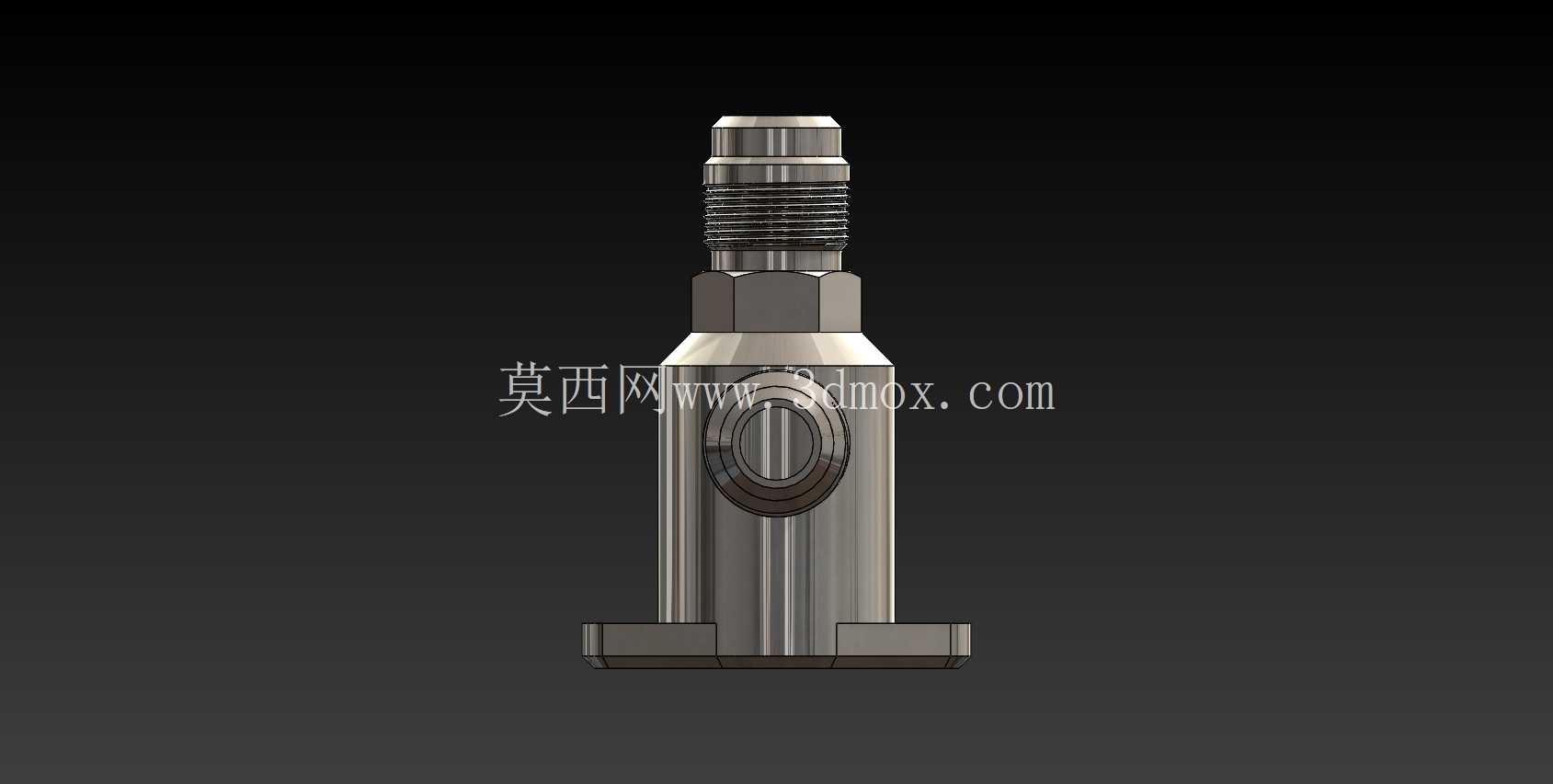

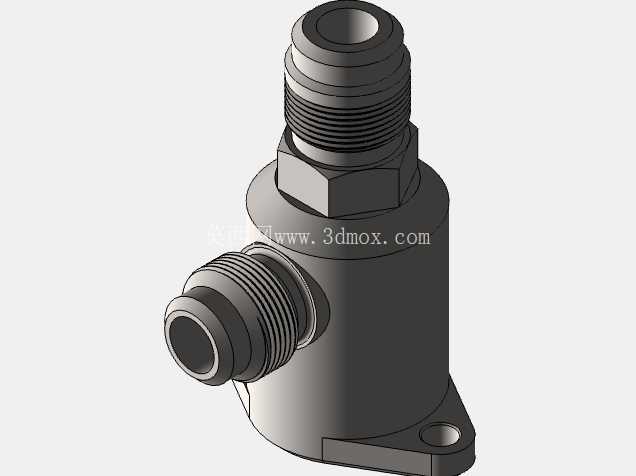

该接头采用一体式90度直角结构设计，主体为金属机加工成型，两个外螺纹接口分别设置在直角结构的轴向顶端与侧向端，可直接实现两条流体管路的90度转向连接，无需额外搭配弯头配件，有效减少管路连接节点，降低流体泄漏风险。接头底部集成的安装法兰带有定位安装孔，可通过螺栓将接头整体固定在设备基座、阀块表面或者设备壳体的预设安装位上，避免管路运行过程中因流体压力波动、设备振动导致接头移位、螺纹松脱的问题，大幅提升管路连接的稳定性，尤其适合在工程机械、工业液压站、移动液压设备这类振动工况较多的场景中使用。

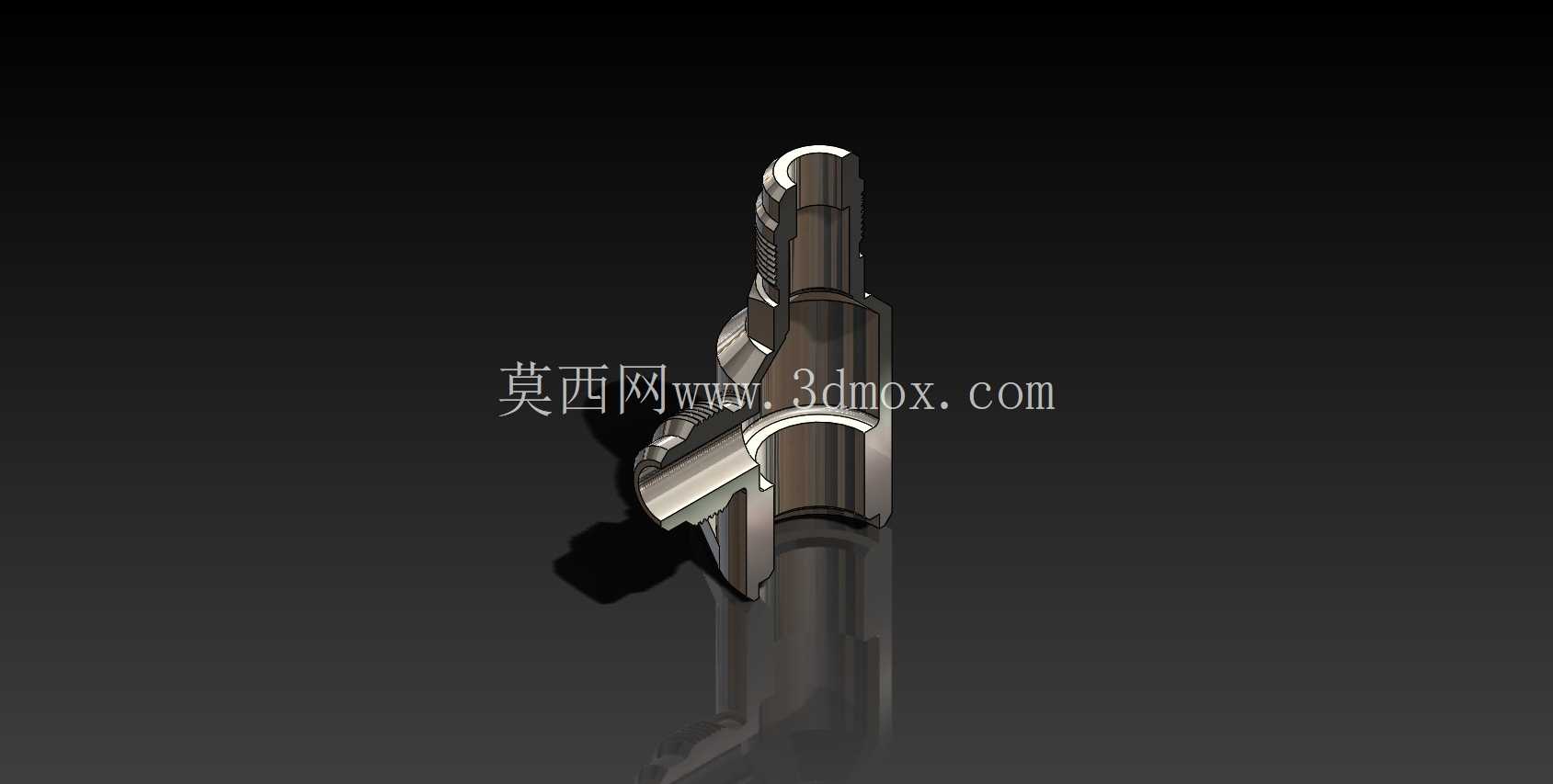

从接口适配性来看，该接头的两个外螺纹接口可兼容JIC、SAE、NPT三类常见的液压管路连接标准，能够适配不同标准的硬管、软管总成，在设备改造、管路维修、多标准管路混接的场景下无需额外制作转换接头，可直接完成对接，有效降低现场施工的配件准备难度。接头的内部流道采用圆弧过渡设计，没有直角拐点，流体在转向过程中的压力损失更小，不会出现流道死角导致的介质沉积、流阻突增问题，可适配液压油、乳化液、低压水基流体等多种常见的工业流体介质，适用的工作压力覆盖中低压液压系统的常规压力区间。

在设计建模过程中，需要重点关注几个核心尺寸边界：首先是安装法兰的定位孔中心距与法兰底面到两个接口轴线的距离，这部分尺寸直接决定了接头能否顺利安装到预设的安装位上，建模时需要保证法兰安装面的平面度公差，避免安装后出现贴合不严导致的应力集中；其次是两个外螺纹接口的同轴度与螺纹有效长度，螺纹部分需要符合对应标准的牙型公差，保证与管路接头拧紧后密封面能够完全贴合，侧向接口的轴线与顶部接口的轴线需要保证严格的90度垂直，偏差过大会导致管路安装后出现别劲现象，长期运行会产生应力断裂风险；另外接头主体的壁厚需要根据额定工作压力做校核，在直角转弯的位置做适当的壁厚加强，避免压力波动过程中转弯处出现应力开裂。

实际选型使用时，需要先确认安装位的法兰固定孔位尺寸是否匹配，同时核对两个接口的螺纹标准与待连接管路的接头标准一致，安装时先通过法兰螺栓将接头固定在基座上，再分别连接两端的管路，拧紧螺纹时需要控制扭矩，避免扭矩过大导致螺纹滑牙或者接头主体变形。这类一体式带安装法兰的直角接头，相比分体式的弯头加接头组合，整体刚性更好，安装后管路的固有频率更高，在振动工况下不容易出现管路共振松脱的问题，在行走机械的液压管路、机床液压站的阀组外接管路、小型液压设备的内部管路排布中都有广泛的应用，能够有效压缩管路占用的安装空间，提升管路系统的可靠性。
