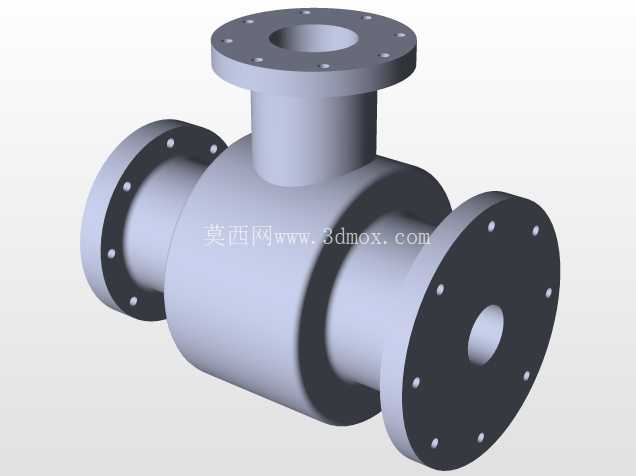

三法兰连通式三通管道结构设计

　　在化工流体输送、市政给排水、工业循环水系统以及暖通空调管路布设场景中，三通类管路连接件是实现管路分流、合流的核心基础部件，本次设计的三法兰连通式三通管道，针对中低压管路的安装对接需求做了针对性的结构优化，能够适配多方向管路的快速对接作业。从实际工况适配角度出发，该三通采用等径正交结构设计，三个接口端均配置标准凸面法兰，法兰端面均匀分布螺栓安装孔，安装时可通过螺栓副配合密封垫片实现与对应管路法兰的刚性连接，无需额外焊接作业，能够有效降低现场安装的动火作业风险，尤其适合易燃易爆工况下的管路改造与新线布设作业。

　　设计过程中首先确定了主体腔体的壁厚参数，结合1.6MPa公称压力下的管材壁厚计算标准，对腔体过渡区域做了圆弧倒圆处理，避免直角结构带来的应力集中问题，长期承受流体压力冲击时不会出现焊缝开裂或者腔体变形的问题。三个法兰端的安装孔位采用同规格等距分布设计，安装时无需刻意调整法兰角度，只要对齐孔位即可完成对接，能够有效降低现场安装的对位难度，缩短施工周期。从安装边界来看，三个接口的法兰外径、螺栓孔中心距均匹配对应公称通径的管路法兰标准，垂直向上的接口与水平方向两个接口的中心轴线处于正交位置，水平方向两个接口保持同轴，安装后不会出现管路偏心错位的问题，能够保证流体在腔体内的顺畅流动，减少局部阻力损失。

　　腔体内部流道做了顺滑过渡处理，在三个管路的交汇区域没有突兀的结构凸起，流体经过时不会产生明显的紊流区域，能够降低流体输送过程中的压损，同时减少流体中杂质在腔体内的淤积风险，长期运行时不需要频繁拆解清理内部积垢。法兰密封面采用凸面结构，适配常用的橡胶石棉垫片、金属缠绕垫片等多种密封元件，可根据输送介质的温度、腐蚀特性灵活选择密封件，适用介质涵盖常温清水、循环冷却水、低压蒸汽以及无强腐蚀性的化工流体。在结构建模过程中，对法兰与腔体的连接区域做了加强筋过渡处理？不，本次设计采用的是整体式加厚过渡结构，没有额外增设加强筋，依靠连接区域的壁厚渐变来分散法兰螺栓锁紧时的局部应力，避免螺栓预紧力过大导致法兰根部出现裂纹。

　　三个法兰端的端面平面度严格控制在密封要求范围内，安装后垫片受压均匀，不会出现局部渗漏的问题。从实际选型适配角度，该三通可直接替换同规格的焊接式三通、丝接式三通，在需要经常拆解维护的管路段使用优势更为明显，比如设备进出口的管路连接段，后期检修设备时只需拆除法兰螺栓即可断开管路，不需要切割管段，能够大幅降低后期维护的成本。设计时也充分考虑了管路的热胀冷缩补偿余量，法兰连接的结构允许在安装时预留微小的间隙配合伸缩节使用，能够适应一定范围内的管路轴向位移，避免温度变化导致的管路应力拉裂部件。另外，该结构的流道设计也适配带颗粒的流体输送场景，顺滑的内壁不会出现颗粒卡滞的问题，在污水处理、浆料输送的中低压管路中也能稳定使用。建模过程中所有配合尺寸均遵循现行管路法兰标准，确保和市面上通用的法兰配件完全互换，不需要单独定制配套连接件，工程选型时可直接根据管路通径匹配选用，无需额外做适配性修改。
