双分支带刷条管道连接结构设计

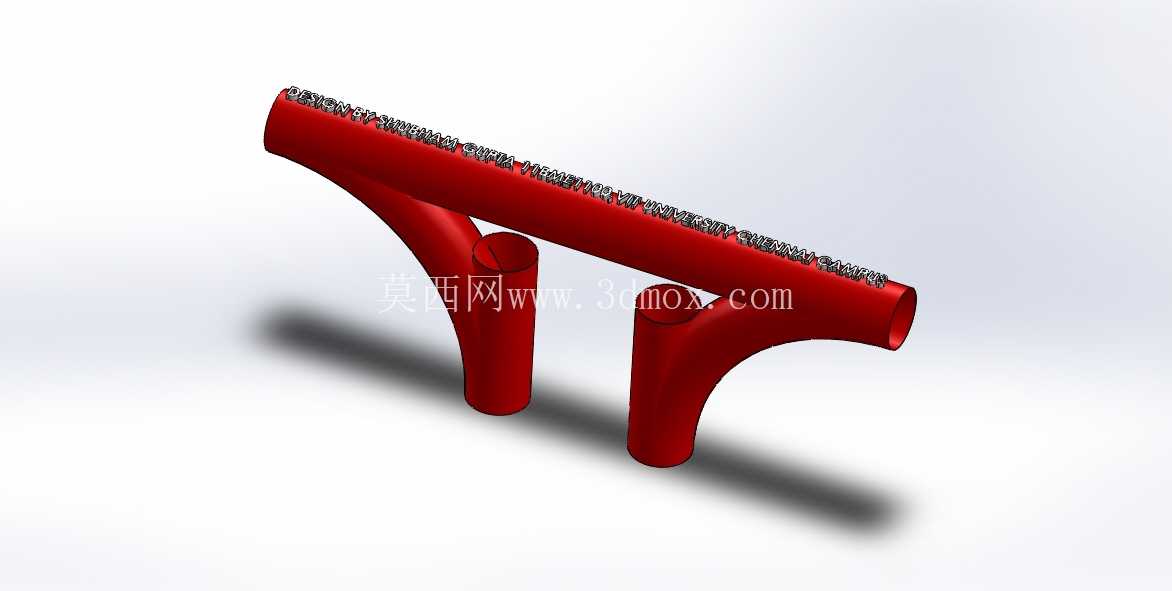

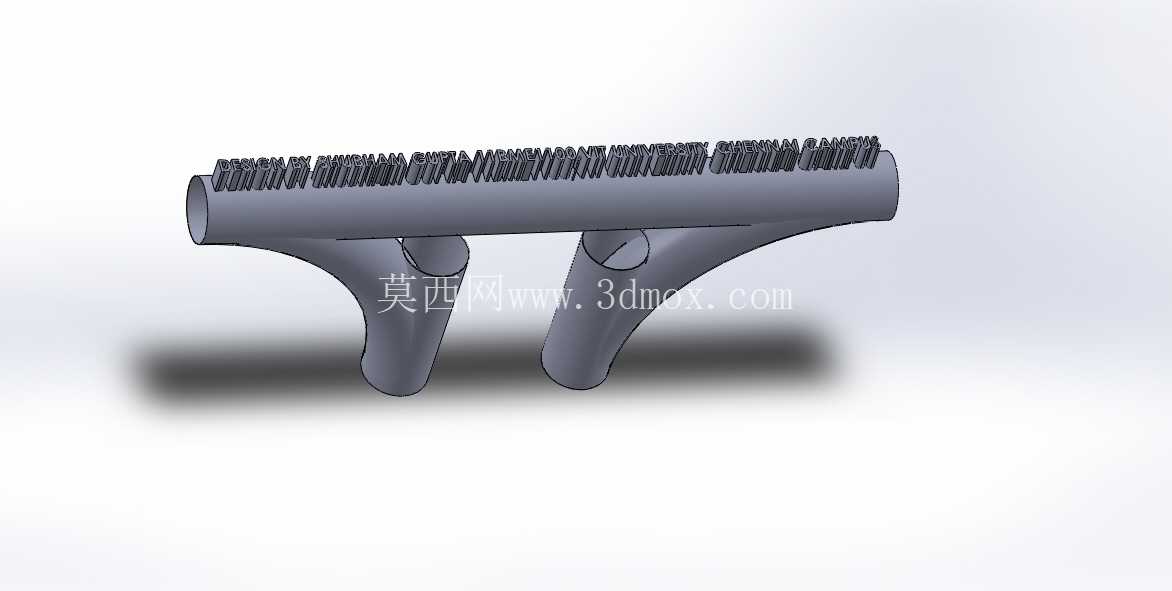

　　在流体输送管路的布设场景中，经常会遇到单路主管需要分流出两路支路的工况，常规的三通接头多为等径或异径的直通分支结构，在一些需要对接特定安装姿态、同时兼顾管路外壁清洁需求的场景下，常规标准件很难完全适配安装边界要求。这款双分支管道连接结构，正是针对这类非标准布设需求做的定制化结构设计，整体采用主管横向布置、两个分支接口向下倾斜延伸的布局，主管的一端为开口对接端，可直接与同外径的输送管路做插接或卡箍连接，另一端做封闭处理，避免流体从非对接端泄漏，主管外壁顶部集成了整排密集的刷条结构，刷条沿主管轴向均匀排布，单根刷条的长度、倾斜角度都做了统一设计，在管路对接安装完成后，刷条可与相邻的运动部件接触，在部件往复运动过程中完成接触面的浮尘、碎屑清理，不需要额外加装独立的清洁组件，能有效压缩整套管路系统的安装空间。

　　两个分支接口的轴线与主管轴线呈固定夹角，分支接口的内径根据支路的流量需求做了匹配设计，接口端部做了倒角导向处理，方便支路软管或硬管的快速插接，接口外壁预留了卡箍安装的环形凹槽，安装时将卡箍卡在凹槽位置锁紧，即可保证支路连接的密封性，避免流体输送过程中出现渗漏问题。从结构强度角度考虑，主管与分支接口的衔接位置做了大圆弧过渡处理，没有尖锐的直角转角，一方面能降低流体在分流位置的阻力，减少紊流产生的概率，另一方面也能避免应力集中，在管路承受内部流体压力或者外部安装载荷时，衔接位置不会出现应力开裂的问题。

　　整个结构的壁厚根据常用的工程塑料或金属铸造工艺做了均匀化设计，壁厚差控制在合理范围内，不管是采用注塑成型还是铸造成型，都不会出现缩孔、缺料等成型缺陷，适合批量加工生产。安装边界方面，横向主管的长度可根据实际布设的管路间距做适应性调整，两个分支接口的中心距根据常用的支路布设间距做了预设，安装时不需要额外做位置调整，直接对接主管路和两个支路即可完成装配，整体安装高度控制在较小范围内，适合安装在设备内部空间局促的位置，不会和周边的其他结构件产生运动干涉。

　　在实际应用中，这类结构可用于小型设备的气路分流、低压液体输送分流场景，顶部的刷条结构可适配需要定期清洁接触面的往复运动机构，比如小型包装设备的输纸机构、自动化设备的导轨清洁工位，在完成流体分流输送的同时，兼顾接触面的清洁功能，减少设备的额外零件数量，降低整体装配复杂度。结构的所有对接端面都做了平面度处理，保证对接时的密封面贴合度，即使采用平面密封垫，也能保证密封效果，不需要额外加工密封槽，降低零件的加工成本。分支接口的倾斜角度经过反复校核，保证支路管路对接后不会出现过度弯折的情况，延长支路软管的使用寿命，避免软管因为弯折角度过大出现通径缩小、流体阻力增大甚至管路折损泄漏的问题。
