带法兰衬套球轴承结构设计方案

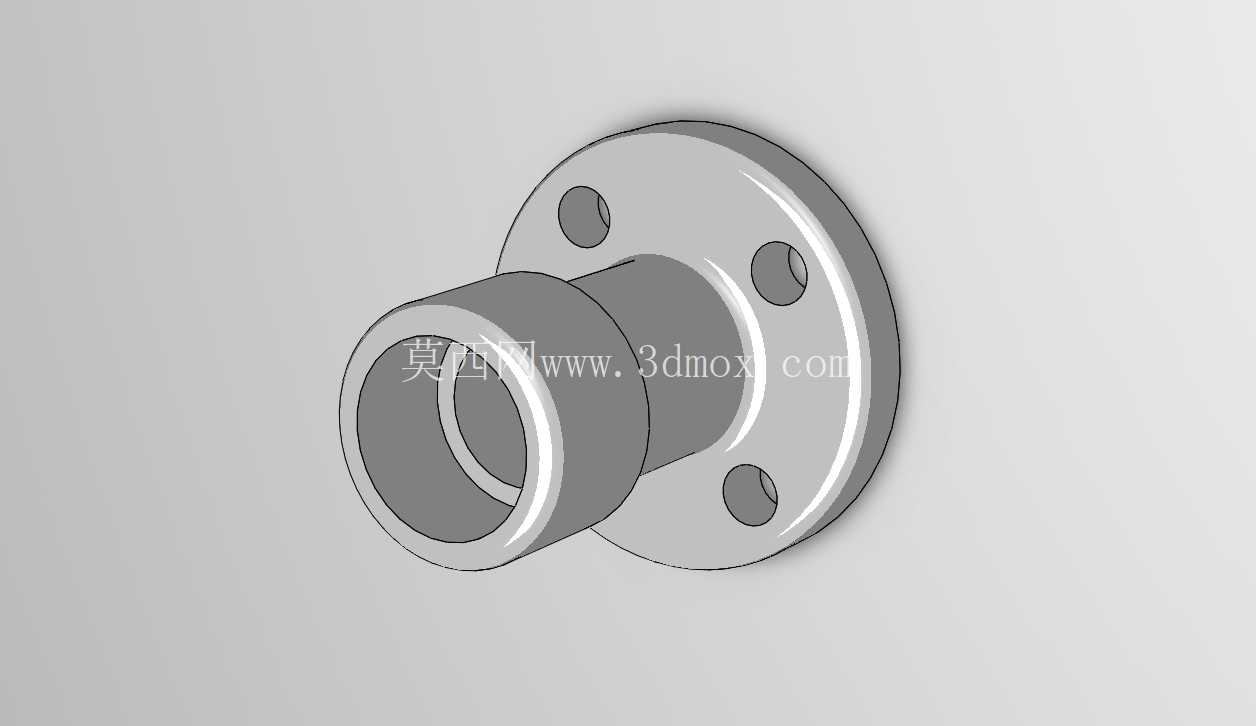

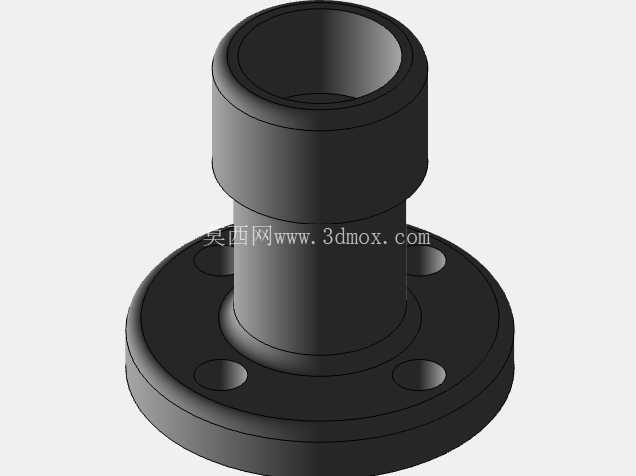

　　在轻工输送线、小型自动化回转工位、精密检测设备的低载荷回转副设计中，带法兰衬套球轴承是兼顾安装便捷性与回转精度的常用支撑元件，这类零件的设计核心是在有限安装空间内，同时实现径向承载、轴向限位与回转导向的多重需求，避免额外增加轴向定位零件带来的装配累积误差。从结构功能来看，该轴承的法兰端直接承担轴向限位作用，三个均布的安装孔可直接通过螺栓与安装基座端面锁固，无需额外加工轴用挡圈槽、配置轴端压盖，对于安装空间紧凑、轴向尺寸受限的小型设备而言，能大幅缩减支撑部位的轴向占用空间，同时降低装配工序的复杂度。

　　衬套段作为轴承与安装座孔的配合段，采用间隙配合公差设计，装配时可直接插入预制的安装通孔内，法兰端面与安装面贴合后即可完成径向定位，配合法兰端的螺栓锁固，可同时承受径向载荷与一定数值的轴向倾覆力矩，适配低速回转、载荷平稳的工况场景，比如小型包装设备的导辊支撑、通讯设备的天线回转基座、检测仪器的转盘支撑等场景，都能见到这类结构的应用。设计过程中，首先要明确安装边界的约束条件：衬套段的外径需要与安装基座的预制孔公差匹配，通常选用H7/h6的间隙配合，保证装配时可顺利推入，同时避免配合间隙过大导致的回转偏心；衬套段的长度需要略小于安装基座的通孔厚度，保证法兰端面能完全贴合安装基准面，避免出现衬套顶死、法兰无法贴实导致的安装倾斜问题。

　　法兰端的三个安装孔采用120°均布设计，孔位的分度圆直径需要匹配安装基座的螺栓孔位布局，孔与螺栓之间预留0.2-0.5mm的间隙，补偿加工带来的孔位误差，降低装配时的对中难度。轴承的内孔作为与回转轴配合的工作面，公差选用H7级，表面粗糙度控制在Ra1.6以内，保证与回转轴的配合精度，减少回转过程中的摩擦阻力。内部的球滚动体排布在衬套段与内圈之间的滚道内，滚道的曲率半径略大于滚动体半径，保证滚动体可顺畅滚动，同时保留足够的接触面积降低接触应力，适配低速、轻载的连续回转工况。

　　从实际选型应用的角度，这类带法兰衬套球轴承不需要额外配置轴承座，可直接集成在设备的安装板上，对于批量生产的小型设备而言，能减少零件种类，降低供应链管理成本，同时装配时不需要复杂的工装，普通作业人员即可完成安装，大幅提升装配效率。需要注意的是，这类轴承的轴向承载能力有限，不适用于大轴向载荷、冲击载荷的工况，设计选型时需要核算倾覆力矩的数值，保证法兰端的螺栓连接强度足够，同时法兰与安装面的贴合面需要保证平面度在0.05mm以内，避免安装倾斜导致滚动体偏载，提前出现磨损失效。建模过程中，需要重点保证滚道与内孔、衬套外圆的同轴度，三个安装孔的位置度公差控制在0.1mm以内，法兰端面与衬套轴线的垂直度公差控制在0.03mm以内，避免加工后出现安装偏差，影响回转精度。同时，法兰与衬套的过渡位置设计有R0.5的圆角，减少应力集中，提升零件的结构强度，避免装配或受载时过渡位置出现开裂问题。
