流体管路流量调节用多通式阀座结构

在工业流体输送、小型动力设备的蒸汽/液体管路系统中，这类多通式阀座结构是流量调控环节的核心承载部件，常配套在调速控制回路里，通过改变内部通流截面的大小，精准控制进入设备做功端的介质流量，最终实现对设备运转转速的平稳调节，避免管路介质压力突变带来的设备冲击。从实际应用场景来看，这类结构多适配小通径的低压管路，常见于小型蒸汽动力演示装置、实验室流体测试台、小型工业设备的润滑冷却回路中，安装位置通常在介质进入做功元件前的管路段，需要同时兼顾主通路的介质通流能力与侧路的调控、检测接口拓展需求。

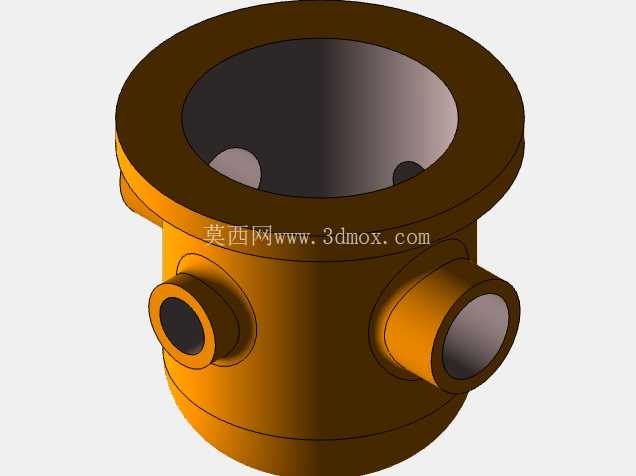

设计这类结构时，首先要明确管路的介质流向与通流需求，主体采用筒式承压结构，顶部设置大直径法兰连接端，用来和上部的阀盖、调节执行部件做密封连接，法兰端面预留足够的密封压紧宽度，保证低压工况下不会出现介质渗漏。筒体侧面设置两个不同通径的侧接接口，大口径侧口作为主介质的进出通路，小口径侧口可根据实际回路需求接压力检测元件、旁通回流管路或者辅助调控支路，两个侧口的轴线保持垂直布置，能最大程度减少管路安装时的空间干涉，也方便现场施工时的管路排布。

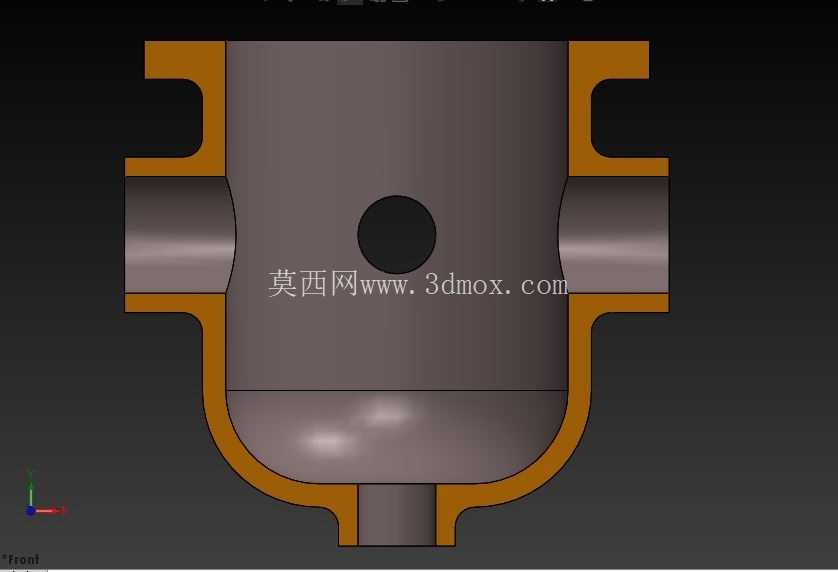

从结构强度设计角度，筒体壁厚需要根据介质工作压力做核算，保证长期承压下不会出现形变，各接口与筒体的连接位置做圆弧过渡处理，避免应力集中导致的焊缝开裂或者结构破损，内部通流腔做圆滑过渡处理，减少介质流动时的阻力损失，避免出现涡流、气蚀等影响管路运行稳定性的问题。顶部法兰的螺栓孔分布要匹配标准连接件的尺寸，保证和上部调节组件的装配同轴度，避免装配后出现阀杆卡滞、密封面错位的问题。

安装边界方面，主体的轴向安装尺寸需要匹配上部调节部件的行程空间，侧接口的外伸长度要预留出管路连接件的安装操作空间，避免安装时扳手等工具没有操作余量，整体结构的重心沿筒体轴线分布，安装后不会因为侧口管路的重量出现偏载，固定时可通过顶部法兰或者侧口管路做承重支撑，不需要额外设置固定支架，适合紧凑空间内的管路布置。实际选型时，需要根据管路的额定流量匹配主通径的尺寸，侧接口的通径要根据外接元件的接口尺寸做对应，保证各通路的介质流速在合理区间内，避免流速过高带来的噪音与管路冲蚀问题。这类结构的内部通流腔没有复杂的异形结构，加工时可通过常规的车削工序完成主体成型，侧接口可采用焊接或者整体铸造成型，加工难度低，后期维护时只需要拆开顶部法兰即可对内部的调节元件、密封件做更换，维护成本较低，适合批量应用在小流量的流体调控回路中。
