侧通式带安装孔法兰接头结构设计

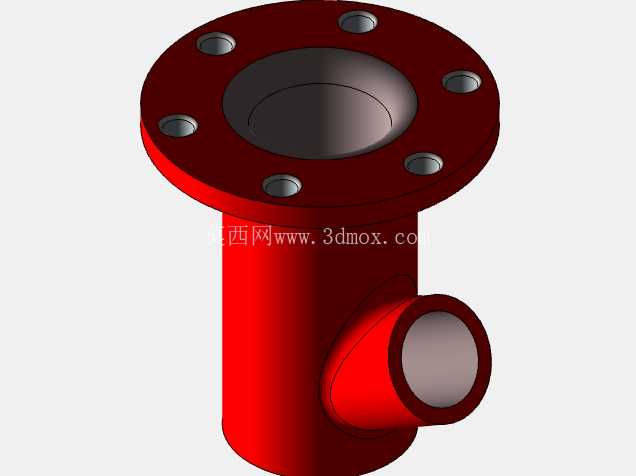

在流体输送管路系统的布局搭建中，法兰接头是实现管路转向、分支对接以及设备端刚性连接的核心基础部件，这款侧通结构的法兰接头，主要针对垂直主管路需要引出侧向支路的工况设计，常见于工业液压站油路排布、车间循环水系统支路分流、气动控制管路的干线引出等场景，相比传统直通法兰搭配弯头的组合结构，这种一体化侧通设计能减少两个密封对接面，大幅降低管路系统的泄漏风险点，同时压缩管路安装所需的空间占比，在布局紧凑的设备内部管路设计中优势十分明显。从结构设计逻辑来看，这款接头采用主管垂直贯通、侧管90度正交引出的整体式结构，顶部法兰盘均匀布置6个螺栓安装孔，孔位分布遵循通用法兰的螺栓孔中心圆规范，能和同通径的标准法兰盘实现无偏差对接，不需要额外加工过渡转接件；法兰端的密封面采用平面密封结构，适配常规的非金属平垫片、金属缠绕垫片等多种密封件，能覆盖从低压气动到中压液压的不同压力等级使用需求。主管与侧管的连接位置做了大圆角过渡处理，并非直角相贯的生硬结构，这种设计一方面能降低流体在转向位置的局部阻力，减少管路输送过程中的压损，避免介质在转角位置形成涡流造成的管路振动与噪音，另一方面也能消除直角相贯位置的应力集中问题，提升接头整体的结构强度，在承受管路压力波动、外部安装载荷时不容易出现焊缝开裂或者本体断裂的问题。从安装边界维度考量，这款接头的法兰盘外径、螺栓孔孔径、孔中心距都匹配对应通径的通用安装尺寸，现场安装时不需要对原有对接法兰进行二次改造，直接替换原有同规格接头即可完成装配；侧管的接口采用圆柱端面结构，可适配焊接对接、螺纹转接、快装接头连接等多种管路连接方式，能满足不同现场安装条件的需求。接头本体的壁厚设计经过强度校核，在额定工作压力下，管壁的应力分布均匀，法兰盘与主管连接的根部位置做了加厚处理，能承受螺栓锁紧时产生的压紧力，避免法兰盘受力变形导致密封失效。在实际选型应用中，这类侧通法兰接头常被用在设备本体的流体接口位置，比如液压阀组的进出油口引出、水箱罐体的侧部管路对接、暖通管路的分支引出等场景，相比采用多个标准件拼接的管路结构，一体化的结构能减少安装工时，降低装配过程中密封件安装不到位引发的泄漏概率，同时整体结构的刚性更好，能承受管路自身重量以及介质流动产生的冲击载荷，长期使用的稳定性更优。设计过程中，相贯线位置的过渡圆角参数经过多轮调整，既保证了流道的顺畅性，也兼顾了加工制造的工艺性，不管是采用铸造毛坯后机加工的生产方式，还是采用棒料直接数控加工的方式，都能实现高效量产，不需要复杂的专用工装夹具。另外法兰盘上的螺栓孔采用通孔设计，安装时螺栓可以从法兰盘任意一侧穿入，适配不同方向的安装操作空间，即使在管路布局密集、操作空间狭小的位置，也能顺利完成螺栓的锁紧操作，不需要预留过大的安装操作空间，能帮助设计人员进一步压缩设备整体的管路布局尺寸。
