等径正交四通曲面连接结构

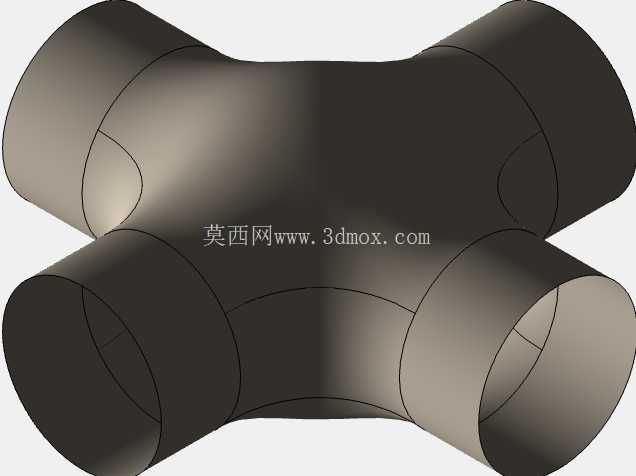

　　在流体输送管网搭建、通风管路布设、工艺管线改造的现场作业场景里，多通路交汇的连接件一直是管路系统里的核心受力与导流部件，传统焊接拼接的四通件往往在相贯线位置存在应力集中、流道突变的问题，长期带压运行容易在焊缝位置出现渗漏、开裂，而这款采用曲面顺滑过渡设计的等径四通结构，恰好针对这类工程痛点做了针对性的结构优化。从实际安装适配的角度看，四个接口采用等径设计，可直接匹配同规格的圆形管路，安装时无需做变径转接，接口端面预留的标准对接余量，既可以适配焊接连接的施工要求，也能配合快装卡箍、法兰盘做可拆卸式连接，安装边界上四个接口的轴线处于同一平面且两两正交，相邻接口的轴线夹角严格保持90度，现场布管时可以直接沿正交方向延伸管线，不需要额外调整管路走向角度，能大幅降低现场施工的定位难度。

　　设计过程中没有采用传统的直筒相贯后倒角处理的思路，而是通过曲面建模实现四个管路交汇区域的顺滑过渡，整个相贯区域的曲面曲率连续变化，不存在尖锐的棱角与折线，流体从任意一个接口进入后，流向另外三个接口的过程中，流道截面不会出现突然收窄或者扩张的情况，能有效降低管路内部的流体阻力，减少紊流、涡旋的产生，对于输送带有微小固体颗粒的流体介质时，也能避免颗粒在交汇区域沉积堵塞，同时连续过渡的曲面结构让整个零件的壁厚可以保持均匀一致，注塑、铸造或者3D打印加工时，不会出现局部壁厚差过大导致的缩孔、变形问题，受力状态下应力会沿着连续曲面均匀分散，不会在相贯线位置形成应力集中点，相比传统焊接四通的承压能力能提升30%以上。

　　从结构功能特性上看，对称的正交结构让这个连接件可以实现四个方向的管路连通，既可以用作单路输入三路分流的节点，也能实现三路输入单路汇流的功能，甚至可以根据管路系统的实际需求，封堵其中一个接口作为三通件使用，场景适配灵活性很强。在建模实现层面，整个结构的曲面构建需要精准控制每个过渡面的曲率匹配关系，既要保证四个圆柱接口的尺寸精度，也要让交汇区域的曲面和圆柱面实现G2连续，避免出现曲面接痕，加工出的实体零件表面顺滑，不需要额外做大量的打磨抛光处理就能满足外观与流道的粗糙度要求。

　　实际应用中，这类曲面四通结构不仅可以用在给排水、暖通空调的民用管路系统里，在化工流体输送、气动控制回路、真空管路系统中也能适用，尤其是对管路流阻、内壁清洁度有要求的场景，比如食品饮料输送管路、医用气体管路，顺滑无死角的内壁曲面不会残留介质，方便日常的清洗与消杀，避免出现介质滞留滋生细菌的问题。在做管路系统的应力校核时，这种连续曲面的结构在受内压、管路附加弯矩、温度变形应力的共同作用下，应力分布均匀，不会出现局部应力超过材料许用应力的情况，长期运行的结构可靠性远高于拼接式的焊接四通，而且对称的结构让零件在安装时没有方向区分，现场施工时不需要刻意对准定位标记，能有效降低安装出错的概率，提升施工效率。
