三出口式气体冷却器管道结构设计

在化工、能源、工业废气处理等涉及热质交换的生产场景中，气体冷却环节是保障后续工艺稳定运行的核心前置工序，这类三出口结构的气体冷却管路，主要承担高温工艺气体的分流输送、冷却导流功能，最终将降温后的介质通过三个出口管道输送至冷凝器完成后续相变或换热流程。从实际工程应用来看，这类管路结构常配套在中小型余热回收系统、工业尾气冷凝回收装置、车间工艺气体处理机组中，相比单出口冷却管路，三出口的分流设计可以有效降低单条管路的介质流速，延长气体在冷却段的停留时间，提升整体换热效率，同时也能适配多台冷凝器并联的工位布局，减少管路转接带来的压损与泄漏风险。

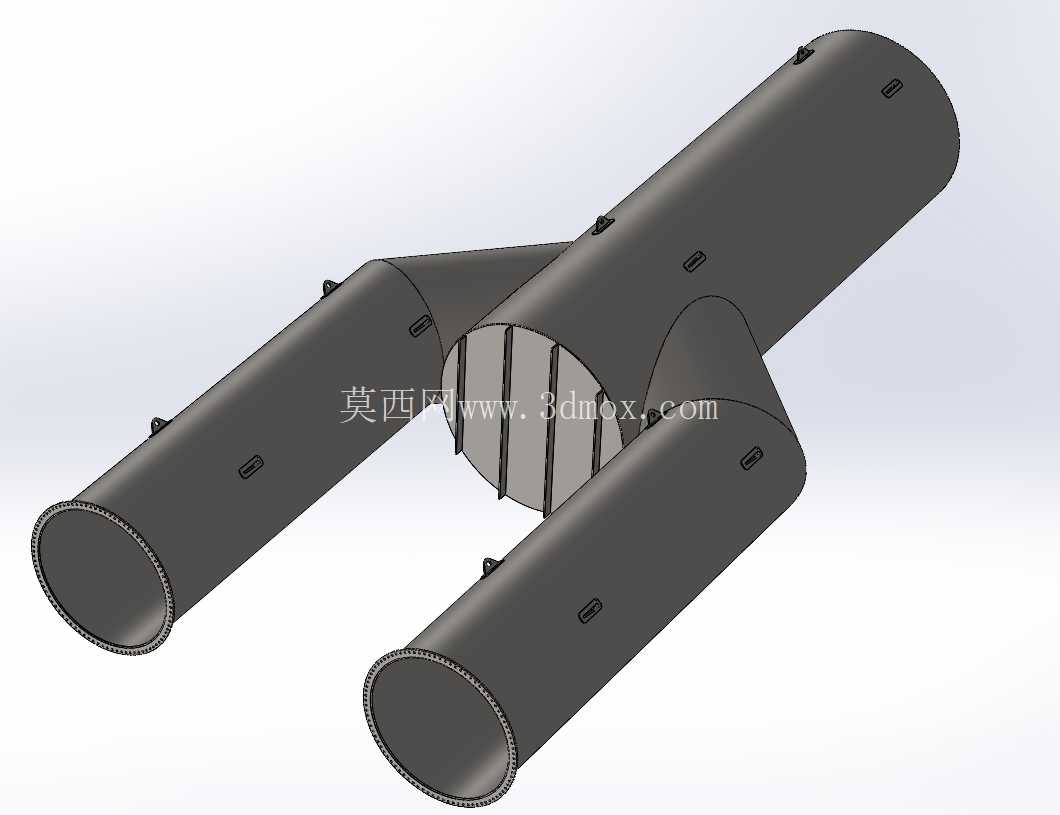

从结构设计逻辑来看，该管路采用主筒体加三个斜向/侧向支管的布局，主筒体作为冷却段的核心容腔，内部预留了冷却芯体的安装空间，图中可见的内部竖向隔条，是用于固定冷却管束或导流隔板的支撑结构，能够避免介质流动过程中芯体出现振动偏移，保障长期运行的结构稳定性。三个支管的接口端均采用标准平口法兰连接结构，端口处做了加厚翻边处理，能够匹配常规工业管道的法兰安装尺寸，现场安装时不需要额外做坡口加工，直接对接密封垫即可完成紧固，降低现场施工的难度。主筒体上分布的多个凸台结构，是用于安装温度传感器、压力测点或者排污阀的预留接口，在实际运行中可以通过这些测点实时监测冷却段不同位置的介质参数，也能定期排出管路内部积存的冷凝液，避免液堵影响气体输送效率。

在安装边界的设计考量上，三个支管的延伸角度经过了流场仿真优化，支管与主筒体的连接处做了圆弧过渡处理，避免直角结构带来的流道突变，减少介质流动过程中的涡流损失，同时也能降低连接处的应力集中，提升管路整体的承压能力。主筒体上的固定耳座均匀分布在筒体外侧，安装时可以通过这些耳座将整个冷却管路固定在钢架支撑上，耳座的开孔尺寸适配常规M16-M20的膨胀螺栓或连接螺栓，能够满足不同安装场景的固定需求。从尺寸适配性来看，这类结构的支管通径通常与后端冷凝器的进气口通径保持一致，主筒体的直径根据处理风量的不同做对应调整，整体结构的轴向长度控制在合理范围内，不会占用过多的厂房安装空间，同时预留了足够的检修操作空间，后期维护时可以直接拆开主筒体的端盖，对内部的冷却芯体进行清理或更换，不需要整体拆卸管路。

在功能特性上，这种一体化的管路结构替代了传统多段管道拼接的方案，减少了法兰连接的数量，从根源上降低了管路泄漏的概率，同时一体成型的流道内壁光滑度更高，介质流动阻力更小，能够降低前端风机的运行功耗。三个出口的流量分配经过结构优化，基本可以实现各支路流量的均匀分布，避免单台冷凝器负荷过高的问题，保障整套冷凝系统的运行稳定性。在实际选型适配时，只需要根据系统的处理风量、介质温度、承压要求调整筒体壁厚与支管角度，就可以快速适配不同的工况需求，不需要重新做整体结构的颠覆性设计，能够缩短非标设备的设计周期，降低生产制造成本。对于结构设计从业者来说，这类管路的建模重点在于支管与主筒体的相贯线处理、连接处的加强结构设计、安装接口的标准化匹配，需要兼顾流道合理性与结构强度，同时还要考虑实际生产中的焊接工艺可行性，避免出现无法加工的结构死角。
