管束式换热组件三维结构设计

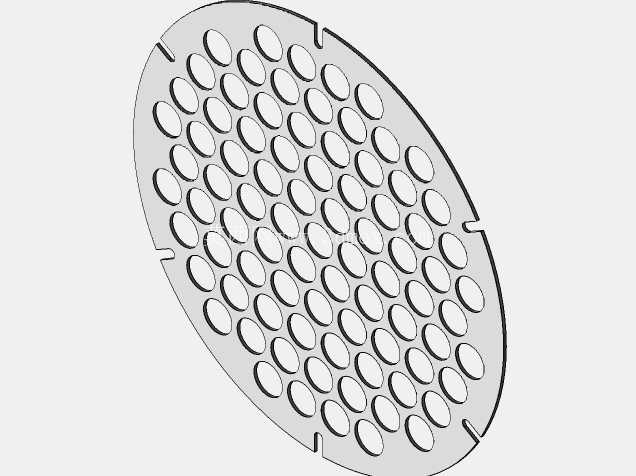

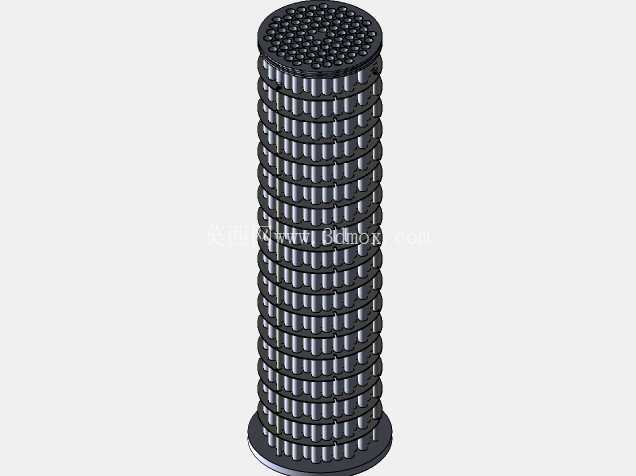

　　管体层与层之间采用等间距排布设计，相邻管体间预留均匀的间隙，为壳程流体提供稳定的流通通道，让壳程介质能够充分冲刷每根换热管的外壁，最大化换热接触面积，同时这种等间隙设计也能减少流体在壳程流动时的阻力损失，降低配套泵组的运行功耗。考虑到换热场景中常见的热胀冷缩问题，管体与端板的连接位置在建模时预留了合理的安装公差，避免长期温度交变工况下出现管板连接处的应力开裂，提升结构的运行可靠性。从安装边界来看，该管束整体为立式圆柱结构，上下端板的外径尺寸统一，可直接适配对应规格的筒式换热器壳体，安装时无需额外做结构适配调整，端板上的通孔排布与壳体内部的折流板开孔位置完全匹配，能够直接完成穿管组装工序。在工业换热系统的设计选型环节，管束类换热核心部件的结构合理性直接决定整套换热设备的运行效率与服役寿命，这类结构常应用在化工流程的介质冷却、电力系统的油液散热、暖通领域的气水换热等场景中，承担不同温度介质间的热量传递功能。从结构设计逻辑来看，该管束组件采用多层环形排布的管体布局，上下两端设置带密集通孔的端板作为管体固定与流体分配结构，端板上的通孔与每一根独立管体精准对位，既保证管体安装位置的同轴度，也能让进入管束的流体均匀分配到每根换热管内，避免局部流量偏差导致的换热效率不均问题。

　　在实际工程应用中，这类管束结构可根据换热功率需求调整管体长度与管排层数，当需要更大换热面积时，可在保持端板尺寸不变的前提下增加管体排布密度，或是在壳体允许的长度范围内延长单根换热管的长度，灵活适配不同工况的换热需求。建模过程中对每根换热管的壁厚做了统一参数化设置，设计人员可根据管程流体的压力等级快速调整管壁厚度参数，无需重新绘制整组管束模型，大幅提升结构改型的效率。管体外壁的环形肋片结构（从模型外观的层状凸起可判断）进一步拓展了换热接触面积，在空气换热类场景中，肋片能够快速将管体内部的热量传导到外部空气流中，相比光管结构换热效率可提升40%以上，这种带肋的管束结构常被用在空冷式换热器、闭式冷却塔的换热单元中。

　　在流体流道设计上，上下端板的通孔采用错列排布方式，避免管程流体出现直通短路的问题，让流体在管内流动时能够形成稳定的湍流状态，减少管内壁的边界层厚度，提升管程侧的换热系数。同时，错列排布的管体也能让壳程流体在流动过程中不断改变流向，增强流体扰动，减少壳程侧的流动死区，避免杂质在管束间隙内沉积造成的堵塞与换热效率衰减。从结构强度角度分析，多层管体环形排布的方式让整体管束具备更好的径向抗形变能力，当壳程流体存在压力波动时，均匀排布的管体能够共同承受径向载荷，避免单根管路受力过大出现变形损坏。

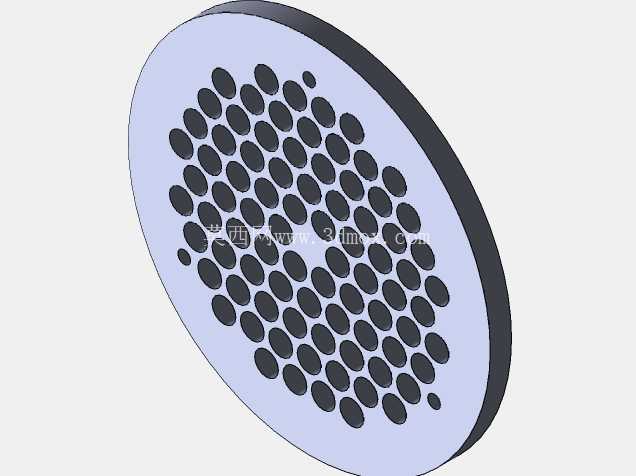

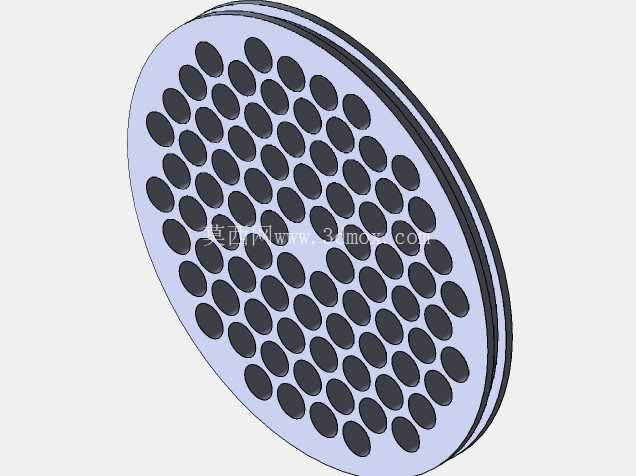

　　上下端板采用加厚设计，除了固定管体之外，还可作为管束整体的吊装受力结构，安装时可通过端板上的吊装位完成整组管束的吊装就位，无需额外焊接吊装附件，减少现场安装的工作量。在日常维护场景中，这种规整的管束排布方式也便于高压水枪对管间隙进行冲洗，清理附着在管外壁与肋片上的污垢，恢复换热效率，降低维护作业的难度。建模时对管体与端板的连接位置做了圆角过渡处理，避免应力集中问题，在温度交变频繁的工况下，圆角过渡能够分散连接处的热应力，延长结构的疲劳寿命。针对不同的介质腐蚀场景，设计人员可在该模型基础上快速替换管体与端板的材质参数，比如针对腐蚀性流体选用不锈钢材质，针对普通水换热场景选用碳钢材质，模型的装配关系不会因材质调整发生变化，能够直接导出工程图用于生产加工。
