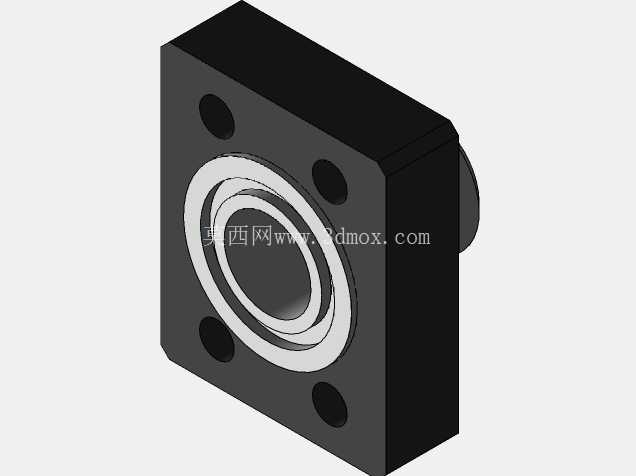

方形安装旋转法兰连接结构

在各类需要实现回转部件与固定基座衔接的设备结构中，这类带方形安装座的旋转法兰是十分常见的衔接构件，它既承担着回转部件的径向定位作用，也需要为转动副提供稳定的安装基准，避免运转过程中出现偏心、窜动等影响传动精度的问题。从实际应用场景来看，这类法兰常出现在通讯设备的转动调节机构、小型自动化输送线的回转端支撑、轻工设备的旋转工位衔接位置，区别于管道系统中用于静密封连接的法兰，这类旋转法兰核心要适配转动工况，因此结构设计上优先考虑安装的便捷性与转动配合的同轴度。

从结构设计思路来看，采用方形安装座而非圆形法兰盘，主要是考虑到小空间内的安装便利性，方形基座的四个角点设置通孔安装位，安装时可以从四个方向锁紧固定螺栓，相比圆形法兰的周向均布孔位，方形结构在平面安装时不需要额外调整周向角度，对准安装面的螺孔即可完成固定，尤其适合在型材搭建的设备机架、钣金设备的侧壁安装场景，不需要在安装面加工复杂的定位止口，仅靠平面贴合就能保证足够的安装刚度。法兰主体的中心位置设置阶梯式通孔，阶梯结构一方面是为了适配不同直径的回转轴穿过，另一方面台阶面可以作为轴向定位面，配合轴承或者轴套安装时，能够直接抵住轴承外圈端面，省去额外的轴用挡圈或者定位套设计，压缩整体的安装轴向尺寸。

从安装边界来看，方形安装座的四个安装孔采用对称分布设计，孔位中心距与常见的小型安装面螺孔规格匹配，安装时不需要额外扩孔或者改制安装面，法兰突出安装面的筒体部分长度控制在较小范围，能够适配安装面后方空间局促的场景，不会因为法兰筒体过长与设备内部其他构件产生干涉。中心通孔的同轴度与安装座的基准面垂直度是这类零件的核心形位公差要求，设计时将安装座的贴合面作为加工基准，一次装夹完成中心孔与外圆的精加工，能够有效降低装配后的同轴度误差，避免回转轴转动时出现卡滞、偏磨的问题。

实际选型使用时，这类法兰不需要搭配额外的密封件，主要用于无压力、开放环境下的转动衔接，比如通讯天线的角度调节转轴基座、小型操作台的旋转台面支撑、自动化设备中气动回转接头的安装座，都可以采用这类结构。法兰本体的材质通常选用硬质结构钢，表面做发黑处理提升防锈能力，安装孔为光孔设计，螺栓穿过孔位直接锁在安装面的螺纹孔上，锁紧后方形基座的平面与安装面完全贴合，能够承受一定的径向载荷与倾覆力矩，相比单薄的片状连接法兰，带一定厚度的方形座结构抗变形能力更强，长期承受转动带来的交变载荷也不容易出现安装面翘曲的问题。

在三维建模过程中，这类零件需要重点关注安装孔的位置度、中心阶梯孔的各段直径公差，以及安装面与中心孔轴线的垂直度要求，建模时先绘制方形基座的草图，拉伸生成基座实体后，在中心位置绘制回转体草图，通过凸台拉伸生成筒体部分，之后对四个角的安装孔做拉伸切除，中心阶梯孔按照配合轴径的尺寸做分层切除，最后对锐边做倒角处理，避免安装时割伤操作人员或者划伤配合零件。需要注意的是，法兰与回转轴配合的孔段需要根据配合类型选择合适的公差带，如果是间隙配合用于手动调节的转动场景，可以选择稍大的间隙公差，如果是配合轴承安装的过盈配合场景，则需要严格控制孔的尺寸公差，保证轴承压装后不会出现内圈变形的问题。

从实际使用的反馈来看，这类方形旋转法兰相比传统的圆形法兰，在小载荷的转动场景下安装效率更高，四个安装孔的对位难度远低于圆形法兰的周向孔位，尤其是在设备内部视线不佳的安装位置，操作人员只需要将方形座靠在安装面上，大致对准孔位就可以穿入螺栓锁紧，不需要反复调整法兰的周向角度。同时方形结构的基座在锁紧螺栓后，四个方向的受力更加均匀，不会出现圆形法兰单侧锁紧时容易产生的翘起问题，能够更好地保证中心孔的轴线与安装面垂直，延长配套转动部件的使用寿命。
