45度双法兰连接弯头结构设计

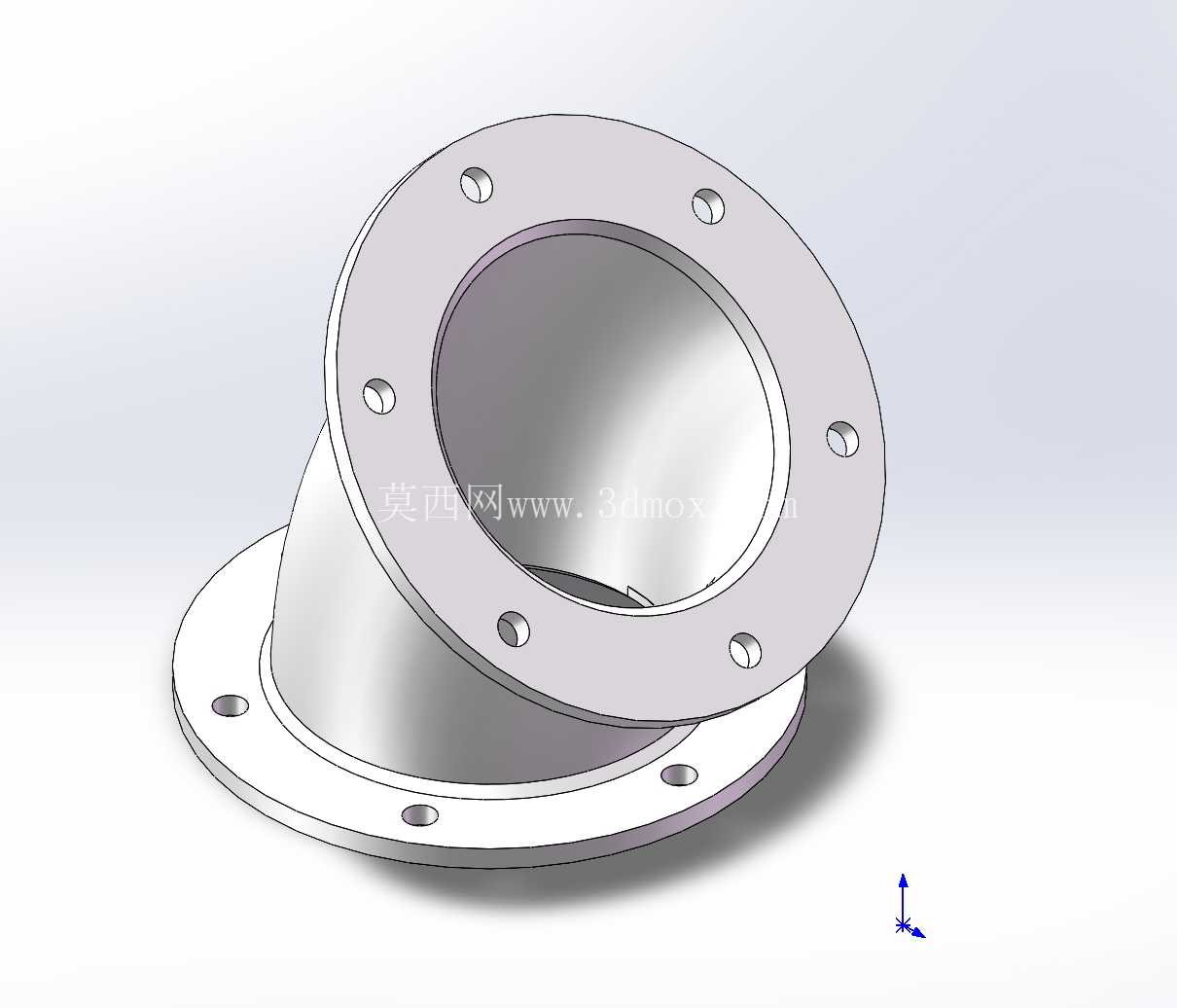

　　在工业管路系统的布设过程中，经常会遇到需要调整管路走向、避让现场其他设备或结构件的场景，45度法兰弯头就是这类场景下常用的转向连接件，相比90度弯头，它的转向角度更平缓，管路内部介质流动时的局部阻力更小，能有效降低介质输送过程中的压损，减少泵类输送设备的能耗，尤其适合大流量、低流速要求的通风、给排水、低压流体输送管路使用。这款弯头采用两端法兰对接的结构形式，两端法兰盘上均布有螺栓安装孔，安装时不需要对管路端部做套丝、焊接等预处理，只需要在两个对接法兰之间加装密封垫片，再穿入配套螺栓均匀拧紧即可完成安装，后期管路维护拆卸时也只需要松开对应位置的螺栓就能拆下弯头，不需要切割破坏相邻管段，大幅降低了现场施工和后期运维的工作量。

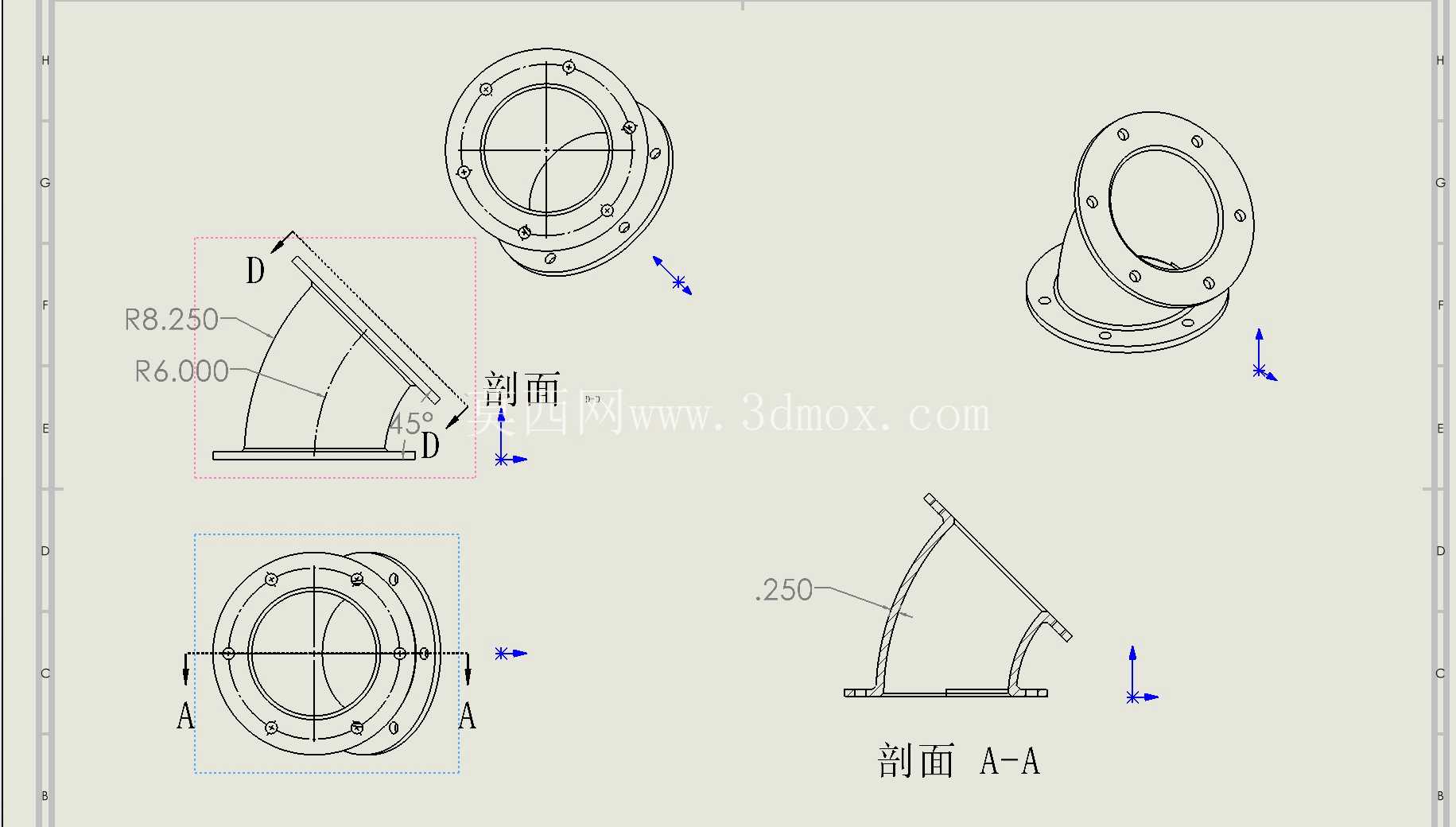

　　从结构设计逻辑来看，这款弯头的弯曲段采用等通径设计，整个流道的内径全程保持一致，不存在局部缩径或者凸起的结构，介质流经弯头时不会出现局部流速突变的情况，能减少介质对管壁的冲刷磨损，也能避免固体颗粒类输送介质在弯头位置沉积堵塞。两端的法兰盘与中间弯曲段采用圆弧过渡连接，没有尖锐的应力集中棱角，在承受管路内部压力或者外部安装应力时，应力能沿着过渡圆弧均匀分散，不会在连接位置出现应力开裂的问题，提升了整个部件的承压能力和疲劳寿命。

　　法兰盘上的安装孔采用跨中均布的排布方式，也就是相邻两个安装孔的中心连线与法兰中心线呈等角度分布，这种排布方式能让螺栓拧紧后的压紧力均匀作用在密封垫片上，避免出现局部压紧力不足导致的密封泄漏问题，同时也能适配不同安装角度的对接法兰，现场安装时不需要反复调整弯头的周向角度就能对准螺栓孔，降低了现场安装的对位难度。在安装边界方面，这款弯头的两个法兰端面分别呈45度夹角布置，选型时需要提前核算两个对接管路的中心偏移距离，确认弯头的中心高度和轴向长度能匹配现场的安装空间，避免出现安装后管路错位、螺栓无法穿入的问题；法兰盘的外径尺寸、安装孔的中心距、螺栓孔的数量和孔径都需要和对接管路的法兰参数完全匹配，否则会出现密封面无法贴合、螺栓无法对位的问题。

　　实际应用中，这类法兰弯头常被用在通风除尘系统的风管转向位置、市政给排水的管路变向节点、化工低压流体输送的管路段、暖通空调的水循环管路中，在一些需要经常拆装维护的管路系统中，法兰连接的形式相比焊接、丝接的弯头更具运维优势。建模过程中，弯曲段的曲率半径是核心参数之一，曲率半径过小会导致介质流动阻力大幅上升，曲率半径过大则会增加弯头的整体外形尺寸，占用更多安装空间，设计时需要结合管路的通径、输送介质的特性、现场安装空间限制综合选定曲率半径，同时要保证弯曲段的壁厚均匀，避免出现局部壁厚过薄导致承压不足的问题。法兰密封面采用平面形式，适合搭配橡胶垫片、四氟垫片等非金属密封件使用，适用于低压、常温的管路工况，如果是高压或者高温工况，则需要将密封面调整为凸面、凹凸面等形式，搭配对应的金属密封垫片使用，不过这款弯头的结构基础可以通过修改密封面形式快速适配不同工况需求，不需要重新搭建整体结构框架。
