高扭矩补偿型鼓形齿式柔性联轴器结构

　　在重载传动系统的轴系连接场景中，两轴对中偏差的补偿能力直接决定整套传动链路的运行寿命与振动水平，这类带鼓形齿啮合结构的柔性联轴器，正是针对冶金轧机、矿山输送、重型减速机输出端这类存在安装对中误差、运行中轴系窜动的工况设计的核心传动部件。不同于刚性联轴器仅能传递扭矩无法补偿偏差的特性，这类柔性结构通过多段齿套的啮合间隙配合，可同时补偿两轴间的径向偏移、角向偏斜以及轴向窜动，避免轴系因强制对中产生的附加弯矩，有效保护轴承、齿轮等核心传动件不受额外载荷冲击。

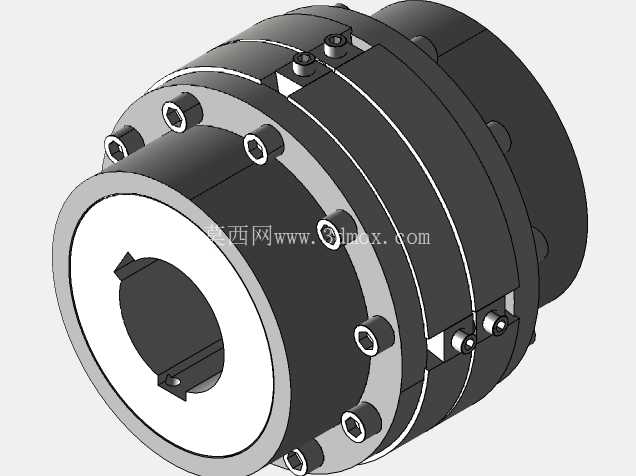

　　从结构设计逻辑来看，该联轴器采用分体式组合结构，两端轴毂分别通过平键与主动轴、从动轴实现周向固定，轴毂外侧加工有鼓形外齿，与中间两段内齿套形成啮合副，齿侧预留的合理啮合间隙是实现偏差补偿的核心，鼓形齿的齿向修形设计可保证在角向偏斜状态下齿面仍保持均匀接触，避免直齿结构在偏斜时出现的齿端应力集中问题，大幅提升齿面接触疲劳寿命。外齿套与内齿圈之间通过周向均布的紧固螺栓实现轴向锁紧，螺栓孔采用铰制孔设计保证装配定位精度，同时在齿套外侧设置有注油孔结构，可定期注入润滑脂降低齿面磨损，适配长期连续运行的重载工况。

　　安装边界方面，这类联轴器的轴孔直径覆盖常规中重载传动的轴径范围，轴孔内的键槽采用标准平键槽型，可直接与GB/T 1096规定的普通平键适配，无需额外定制加工；联轴器的最大外径根据传递扭矩等级匹配，安装时需保证两端轴的插入深度符合轴毂的设计长度，预留合理的轴向窜动间隙，避免运行中轴系热胀冷缩导致的顶轴问题。实际选型应用中，需根据传动系统的计算扭矩、最高转速、两轴最大对中偏差量匹配对应规格，安装时需先将两端轴毂分别热装或压装到对应轴上，找正后再拼装中间内齿套并按规定扭矩拧紧连接螺栓，首次运行100小时后需检查螺栓预紧力，后续定期补注润滑脂即可保证长期稳定运行。

　　不同于弹性套柱销联轴器依赖弹性元件变形补偿偏差的结构，这类金属齿式柔性联轴器不存在弹性元件老化失效的问题，可在高温、有油污的恶劣工业环境下长期工作，传递扭矩的能力远高于同外径的弹性联轴器，适合在冲击载荷较大、运行环境复杂的重载传动场景中使用。结构建模过程中需重点关注鼓形齿的齿面曲率参数、齿侧间隙的取值、螺栓孔的位置度公差，这些参数直接决定联轴器的补偿能力与装配可行性，齿面的接触应力校核需结合最大偏角工况下的接触线长度计算，避免偏载导致的齿面过早点蚀失效。
