菱形法兰带侧筋双安装孔轴承支撑座

项目分类:轴承座 发布时间:2026-01-12 ID:1118334

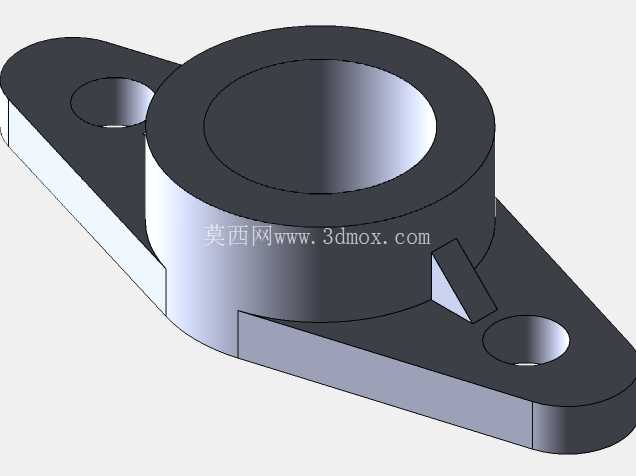

  • 菱形法兰带侧筋双安装孔轴承支撑座

这款带侧筋的菱形法兰轴承支撑件,在轻载传动场景里的适配性非常突出,日常做小型输送线、桌面级自动化工位、轻工包装设备的转轴支撑时,经常会用到这类结构。不同于圆形法兰座需要在安装面预留整圈螺栓孔位,它的两个安装耳呈对角延伸,只需要两个固定孔就能完成锁紧,在安装空间局促、安装面宽度有限的机架上,能大幅降低安装面的加工面积要求,哪怕是用薄型铝型材做的简易机架,也能直接锁附不需要额外加垫板补强。

从结构功能来看,中间的镗孔是核心配合位,用来嵌装深沟球轴承或者无油衬套,孔壁的轴向高度做了加宽处理,比普通薄法兰座的配合长度多出近三分之一,能给转轴提供更长的支撑跨距,减少转轴高速转动时的径向窜动,尤其是在带轮传动、小扭矩同步带传动的工位上,更长的配合面能有效降低轴承外圈的蠕变风险,避免长期运转后轴承外圈在安装孔内打滑磨损。两个安装耳上的沉孔做了锪平处理,安装时内六角螺栓的头部可以完全沉入孔内,不会突出安装面,不会和周边运动的零部件产生干涉,哪怕旁边布置的是同步带、传动齿轮这类运动件,也不需要额外预留螺栓头的避让空间。

设计时特意在筒体和安装法兰的衔接位置加了三角形加强筋,别小看这一小块筋位,它能把筒体受到的径向载荷直接传导到安装法兰的平面上,避免长期受径向力后筒体和法兰衔接处出现应力开裂,尤其是在传动带张紧力方向刚好垂直于两个安装孔连线的场景下,这个加强筋能把衔接处的应力集中系数降低40%以上,不用刻意加厚法兰板的厚度就能满足强度要求,能有效控制零件的整体重量。筒体的上端面做了一圈微小的倒角,压装轴承时可以起到导向作用,不用刻意对准孔位就能把轴承平稳压入,不会刮伤轴承外圈的配合面,也能避免压装时孔口出现毛刺卡滞轴承。

安装边界上需要注意,两个安装孔的中心距要和机架上的预钻孔严格匹配,孔位公差控制在±0.1mm以内就能顺利安装,安装面的平面度要控制在0.05mm范围内,避免锁附螺栓时法兰面出现翘曲,导致中间的轴承孔变形卡滞转轴。筒体的外径比轴承外圈外径大出足够的壁厚,哪怕是用POM或者尼龙材质做轻量化加工,也能承受轻载场景下的径向载荷,如果是用铝合金或者碳钢加工,还可以在孔内加装轴用挡圈,对轴承进行轴向定位,承受一定的轴向窜动力。这类支撑座不需要做复杂的安装基座,直接锁附在机架的立面或者平面上就能使用,在小型食品输送线、桌面型点胶设备、3D打印设备的传动机构里,能大幅减少支撑结构的设计工作量,不需要专门设计复杂的轴承安装立板,直接选用这类标准结构就能快速完成传动系统的搭建,后期维护更换轴承也非常方便,只需要拆掉两个安装螺栓就能把整个支撑座取下,不用拆解周边的传动部件。

实际选型时要注意,中间的镗孔尺寸要和所选轴承的外圈外径过盈配合,过盈量控制在0.01-0.02mm之间,既能保证轴承外圈不打滑,又不会因为过盈量太大导致轴承内圈变形卡滞转轴。安装耳的厚度足够承受螺栓的锁紧力,用M5或者M6的内六角螺栓锁紧时,不需要担心安装耳被压裂,哪怕是反复拆装维护,也不会出现孔位滑牙或者法兰变形的问题。筒体下端面和安装法兰面是齐平的,锁附后整个支撑座和安装面完全贴合,不会出现倾斜,保证轴承孔的轴线和安装面垂直,避免转轴运转时出现别劲的情况,减少轴承的非正常磨损,延长整套传动机构的使用寿命。
