箱式直线滑动轴承支撑座结构设计

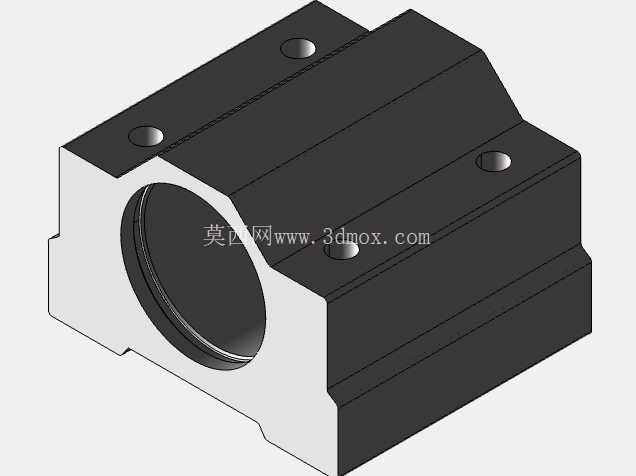

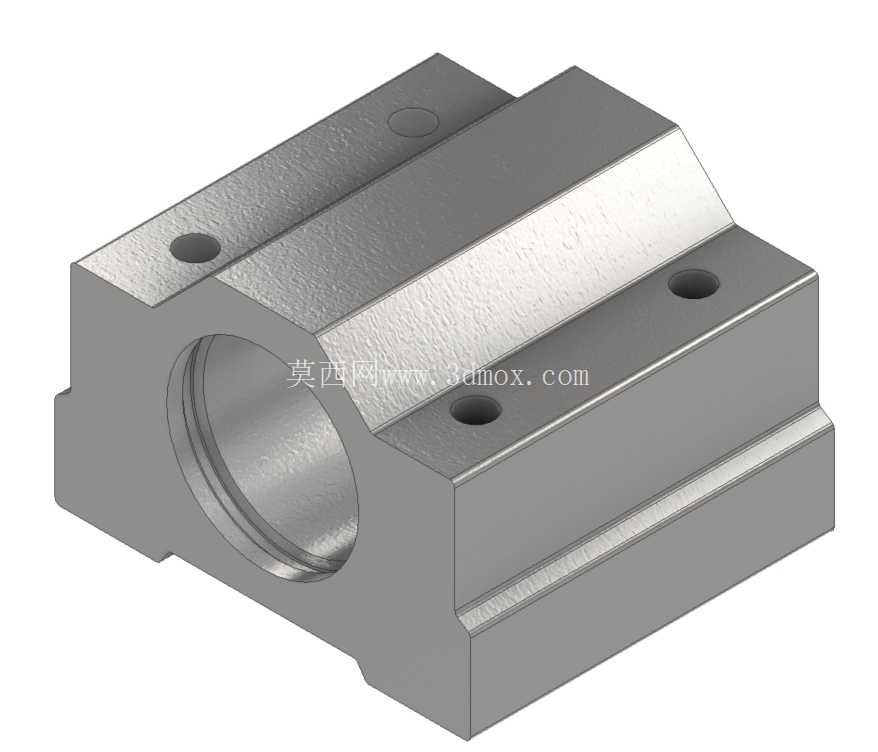

　　在自动化生产线的直线往复运动工位、小型检测设备的滑移模组、3D打印设备的运动轴搭建以及非标工装的导向机构设计中，这类箱式直线轴承座是应用频次极高的支撑导向部件，它的核心作用是为配套的光轴提供稳定的滑动承载基座，将轴类零件的直线运动约束在固定行程范围内，同时承担运动过程中的径向载荷，避免光轴在往复滑动时出现挠曲、偏移，保证运动轨迹的直线度精度。从结构设计逻辑来看，这款轴承座采用一体化铝合金基体加工成型，整体为方正的箱式结构，中心设置贯穿式的铁芯安装孔，用于压入标准20毫米内径的直线滚珠轴承，铁芯的嵌入设计既保证了轴承安装位的刚性，又利用铝合金基体的轻量化优势降低整体运动负载，相比全钢材质的同规格轴承座，重量可降低40%左右，适合对运动部件惯量有控制要求的高速往复运动场景。

　　基体的顶面设置了两个对称的安装螺孔，侧面同样预留了标准规格的螺纹孔位，可根据实际安装需求选择从顶部锁紧或者侧面顶紧的固定方式，适配不同的安装板布局，不需要额外加工转接件就能直接固定在设备台架或者滑移台面上，减少装配环节的加工工作量。外形尺寸方面，这款轴承座的总长度为54.3毫米，总宽度50毫米，总高度41毫米，中心安装孔的轴线距离底座安装面的高度为固定值，在选型时可以直接根据光轴的中心高要求匹配对应的安装板厚度，不需要额外计算垫高尺寸；侧面螺孔的规格为5.5毫米，适配常规的内六角紧定螺钉，安装时可以从侧面将轴承座与光轴的相对位置锁紧，也可以用于固定外接的行程触发挡片、感应开关支架等附属零件，拓展使用场景。

　　在实际设备装配过程中，这类轴承座通常成对使用，两根平行光轴上各配置一到两个滑块，组成双轴导向的直线运动单元，相比单轴导向的结构，双轴搭配四个滑块的布局可以承受更大的偏载力矩，即使在工位上安装了有偏心重量的执行元件，比如小型气动夹爪、点胶阀头、检测探头等部件，也能保证运动过程平稳无卡滞，不会出现光轴局部受力过大导致的磨损加剧问题。设计这款模型时，重点考虑了安装容错性，基体的安装孔位周边做了微小的沉台设计，即使安装板上的固定孔位存在0.2毫米以内的位置偏差，也能顺利完成装配，不会因为孔位错位导致无法安装；中心轴承安装孔的公差配合选用了过渡配合等级，压入直线轴承后不会出现轴承外圈随轴转动的问题，同时也避免过盈量过大导致轴承内圈变形，影响滚珠的顺畅滑动。

　　在日常设备维护场景中，这种封闭式的箱式结构可以对内部的直线轴承形成一定的防护，减少车间环境中的粉尘、切削碎屑直接进入轴承滚道，延长轴承的使用寿命，铝合金基体的表面做了阳极氧化处理，具备基础的防锈能力，在普通车间环境下长期使用不会出现表面锈蚀剥落的问题，不需要额外做表面防护处理。针对不同的负载场景，同系列的轴承座可以通过更换不同长度的基体型号适配，这款短尺寸型号适合行程较短、安装空间紧凑的小型设备，比如桌面型的点胶设备、小型物料分拣模组、电子元件检测台的滑移机构，在安装空间受限的位置可以直接替换更长规格的滑块，不需要改动整体的机架设计，互换性较强。建模过程中对所有安装孔位、配合面的尺寸都做了参数化关联，修改中心孔直径、安装孔间距、基体长宽高参数时可以快速生成不同规格的同系列轴承座模型，不需要重新绘制基础特征，能大幅提升系列化选型时的建模效率，模型的所有倒角、圆角细节都按照实际加工工艺设置，没有工艺无法实现的尖锐棱角，导出加工图纸后可以直接用于机加工生产，不需要额外做工艺性修正。
