法兰式带侧油孔轴承支撑座结构

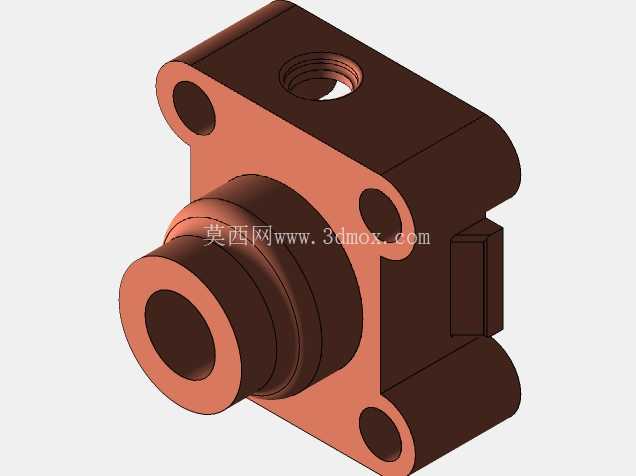

　　这款轴承支撑结构在常规小型传动布局中应用十分广泛，常见于轻工输送线的从动辊端支撑、小型动力头的主轴承载、通讯设备内部走线机构的转轴定位等场景，核心作用是为旋转轴提供稳定的径向与轴向定位，同时承担轴系运转过程中传递来的径向载荷与少量轴向载荷，避免轴系运转时出现挠曲变形、跳动超差的问题。从结构设计来看，主体采用分体式功能分区设计，前端为阶梯式轴承安装腔，腔体内径按照标准深沟球轴承的外径公差带设计，预留了轴承压装的合理过盈量，阶梯端面可作为轴承内圈的轴向定位面，无需额外加装轴用挡圈即可限制轴承的轴向窜动；安装法兰端设置了四个对称分布的通孔安装位，孔位中心距按照常规安装基板的孔系标准匹配，安装时可通过内六角螺栓直接将支撑座固定在设备基板上，法兰与主体衔接处做了圆角过渡处理，可有效降低安装紧固时的应力集中问题，避免长期受载后衔接位置出现开裂。

　　结构顶部设置了内螺纹油孔，油孔通道直接连通轴承安装腔内部，日常维护时可通过该油孔直接向轴承滚道位置注入润滑脂，无需拆解支撑座即可完成轴承润滑保养，大幅降低了设备运维的拆装工作量；主体侧方设置的方形凸台为定位基准面，安装时可将该凸台靠紧基板上的定位挡边，快速完成支撑座的同轴度找正，减少安装调试时的打表校正时间。从安装边界来看，主体轴向总长度可适配安装空间局促的紧凑传动布局，最大外圆直径不会与周边的走线架、传动轮等部件产生运动干涉，法兰端四个安装孔的沉头深度可适配常规规格的内六角螺栓头部，紧固后螺栓头部不会突出法兰端面，避免与周边旋转部件发生刮碰。

　　设计过程中充分考虑了压装工艺的可行性，轴承安装腔的入口端做了小角度导入倒角，压装轴承时可避免轴承外圈被腔口锐边切伤，保证轴承压装后外圈的受力均匀；支撑座底部的平面为加工基准面，加工时一次装夹即可完成轴承腔、安装法兰端面、定位凸台的精加工，有效保证各形位公差满足设计要求，轴承腔与安装法兰端面的垂直度可控制在0.02mm以内，确保轴系安装后运转灵活无卡滞。在实际选型应用中，该结构可适配直径匹配的标准深沟球轴承、角接触球轴承，根据承载需求可选择不同精度等级的轴承配合使用，当应用在有轻度冲击载荷的场景时，可在轴承腔底部加装缓冲垫片，进一步提升轴系的运转稳定性；油孔位置可适配标准规格的油嘴，加装油嘴后可避免润滑脂溢出，同时防止粉尘、碎屑通过油孔进入轴承腔内部，延长轴承的使用寿命。
