直角式流体控制小型阀门结构设计

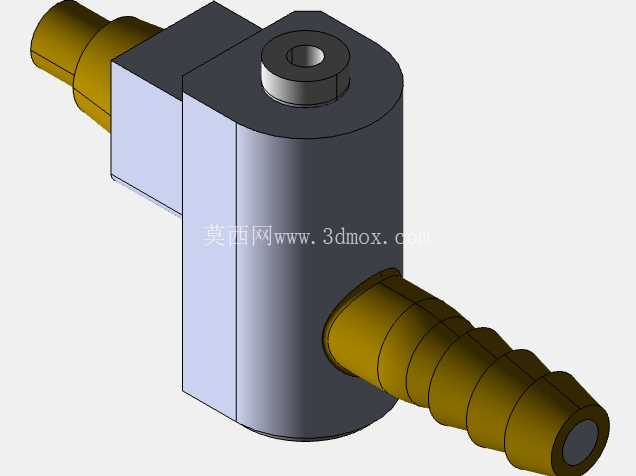

　　这款直角布局的小型流体控制阀，主要适配小通径直管路的流体通断控制场景，常见于实验室流体试验台、小型化工加药管路、医疗设备流体输送模块这类对安装空间有严格限制的场合，相比直通式阀门，直角结构能直接完成管路90度转向，省去额外的弯头配件，减少管路接头数量的同时也降低了潜在的泄漏点。从功能特性来看，阀体采用圆柱主体加侧出宝塔接头的组合结构，顶部设置阀芯安装孔，通过顶部的调节件可实现阀芯的升降动作，以此控制内部流道的通断与开度调节，两端的宝塔接头结构适配软质管路的插接安装，接头表面的多道环形凸棱能在管路套接后提供足够的抱紧力，配合管箍使用可承受常规低压流体输送的压力需求，不会出现管路滑脱的问题。

　　在设计思路上，建模阶段优先保证内部流道的顺滑过渡，避免流道内出现直角突变或者台阶结构，减少流体流经阀体时的局部阻力损失，这也是该模型可直接用于CFD流体分析的基础——建模时就将内部流道的壁面粗糙度、转角圆角都做了符合实际加工的设定，不需要二次修整模型就能导入仿真软件完成流场分布、压力损失、湍流区域的模拟计算，能帮助设计人员快速验证不同开度下的流体流动状态，缩短阀门改型的迭代周期。

　　外形尺寸方面，阀体主体的圆柱段直径控制在适配小流量管路的范围，侧出接头与轴向接头的中心距经过紧凑化设计，安装时两个方向的接头不会和周边的管路、安装板产生干涉，顶部的阀芯调节端预留了足够的操作空间，不管是手动调节还是加装小型电动执行器，都不需要额外改动阀体本身的安装位置。安装边界上，阀体的方形安装基面可直接贴合设备安装板固定，不需要额外设计转接支架，两个接头的轴线呈90度垂直分布，安装时只需保证对接管路的走向和接头轴线一致，就能避免管路出现弯折憋压的情况，建模时已经将接头的插接深度做了明确的尺寸标注，实际装配时管路套接到位后刚好能覆盖所有的密封凸棱，保证连接可靠性。

　　从结构细节来看，顶部的阀芯安装孔采用同轴度公差约束，保证阀芯上下动作时不会出现偏磨，延长密封件的使用寿命，阀体内部的密封面做了平面度处理，在阀芯闭合时能实现可靠的密封，不会出现内漏的情况，整体结构没有复杂的异形曲面，采用常规的机加工工艺就能完成生产，不需要特殊的工装夹具，适合小批量的定制化生产场景。在实际选型应用中，这类小型直角阀常用来控制水、低粘度药剂、洁净气体这类介质，不适合含有大颗粒杂质的流体输送，避免杂质卡滞阀芯影响密封效果，建模时也预留了密封件的安装槽位，设计人员可根据实际输送介质的特性，选配不同材质的密封圈，满足耐腐蚀、耐温的不同使用需求。
