四柱支撑式钢结构承重框架设计

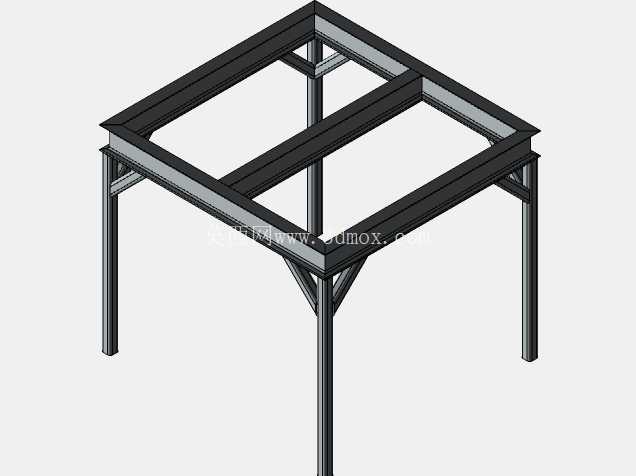

这套四柱支撑式钢结构承重框架，在汽车冲压生产环节的线边物料暂存、小型模具临时承托场景中适配性极强，日常车间里冲压工位旁需要放置待换模的小型镶块、待检测的冲压样件时，这类框架不需要做复杂的地基固定，依靠自身型材的截面惯性矩就能保证放置重物后的整体稳定性，不会出现侧倾或者局部形变超差的问题。从结构设计逻辑来看，四根竖向支撑柱采用等截面矩形型材，柱脚位置做了平齐的端面处理，直接放置在硬化车间地面即可，不需要额外做膨胀螺栓固定，适配车间工位频繁调整的需求，当生产线换型需要挪动工位时，直接通过叉车叉取框架底部的横梁间隙就能完成移位，不需要拆解结构。顶部的承载框架采用双层边框设计，外层边框作为主要的承重受力边，中间设置一道横向加强梁，把顶部的承载区域分隔成两个独立的矩形承载面，这样的设计可以避免单块承载面板跨度过大导致的中部下挠问题，当放置重量集中在框架中部时，横向加强梁可以把载荷直接传递到两侧的竖向支撑柱上，减少边框型材的弯矩载荷。支撑柱和顶部横梁的连接位置，每处都设置了三角形斜向加强筋，斜筋分别和柱身、横梁下表面满焊连接，这种三角支撑结构可以抵消框架承受偏载时产生的扭矩，比如当重物没有放在框架中心、偏向某一个边角位置时，斜筋可以把局部的集中载荷分散到相邻的两个支撑柱上，避免单个柱脚受力过大导致地面压痕或者框架倾斜。从安装边界尺寸来看，框架整体的占地面积控制在小型工位设备的适配范围内，竖向支撑柱的高度符合人体工程学操作高度，操作人员站在框架旁取放工件时不需要过度弯腰或者抬手，适配冲压线边的操作节拍，不会因为框架高度不合适增加操作人员的动作浪费。顶部承载面的边框做了高出承载平面的挡边设计，当放置在上面的工装、工件出现意外滑动时，挡边可以阻挡物件滑落，避免车间内的砸伤安全隐患。型材的选型上全部采用标准规格的空心型钢，在保证整体结构强度的前提下尽可能降低框架自身重量，挪动时不需要动用大吨位的起重设备，普通的手动液压叉车就能完成转运。框架的所有焊接位置都做了焊后打磨处理，没有突出的焊瘤或者尖锐边角，避免车间操作人员走动时被剐蹭受伤。在实际使用场景中，这类框架除了冲压线边的物料承托，还可以作为小型自动化设备的安装底座，把检测设备、小型输送机构固定在顶部承载面上，依靠框架的结构稳定性保证设备运行时不会出现晃动，影响检测精度或者输送定位精度。设计时特意控制了顶部框架的平面度公差，所有横梁的上表面在焊接完成后做了校平处理，保证放置在上面的工装底面能够完全贴合，不会出现局部悬空导致的工装形变。支撑柱的排布位置避开了叉车叉取的作业空间，底部横梁的高度刚好适配标准叉车的货叉高度，转运时货叉可以直接伸入框架底部，不需要额外垫高，提升工位调整的效率。整体结构没有多余的装饰性设计，所有构件都承担对应的受力作用，没有冗余的结构件，在满足承重要求的前提下尽可能压缩制造成本，适合车间内批量制作使用，不同工位可以根据实际需要承载的重量调整型材的壁厚，不需要改动整体的结构形式，设计复用性很强。
