重型工业多通管路连接接头结构

在石油炼化厂区的工艺管廊、建筑地下消防水网、蒸汽输送干线这类对管路可靠性要求极高的场景里，管路转接节点的失效往往会带来整条管线停运、介质泄漏甚至安全事故，这类多通重型管道接头正是为这类高负载、严苛工况的管路转接需求设计的。不同于民用给排水领域的轻质接头，这款接头从结构设计阶段就锚定了高压、重载、宽温域的使用边界，整体采用弯通加侧出通的多通路结构，可同时实现三个方向的管路转向对接，省去了多个弯头拼接带来的密封冗余点，从结构根源上降低了多节点连接的泄漏概率。

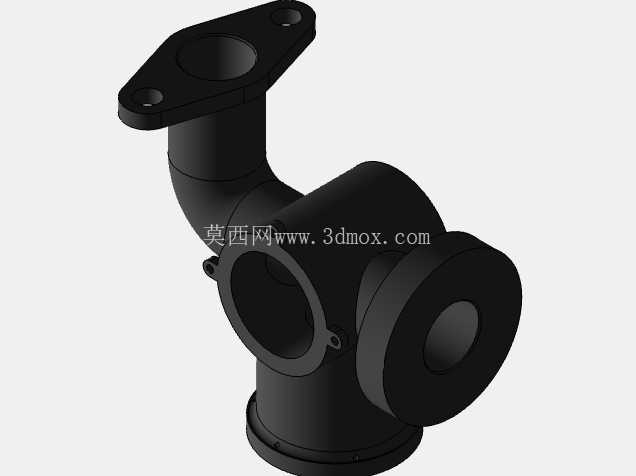

从安装边界来看，接头顶部采用菱形法兰安装结构，两个安装孔对称分布在法兰长轴两端，可直接与对应规格的设备接口、管路端法兰通过螺栓紧固，法兰端面预留了密封槽安装位，可适配金属缠绕垫、橡胶O型圈等多种密封件，满足不同介质、压力等级的密封需求。接头主体的三个接口均采用标准圆柱对接结构，接口端面的同轴度公差控制在0.05mm以内，可与同规格的无缝钢管、高压软管通过焊接、卡套或者法兰转接的方式完成连接，接口壁厚根据不同通径做了等强度补强，在高压介质冲击下不会出现接口处应力集中开裂的问题。

功能特性层面，这款接头的结构设计充分考虑了工业现场的复杂工况：整体流道做了圆弧过渡处理，没有直角急转弯结构，介质在接头内部流转时的阻力损失比直角拼接弯头降低30%以上，同时避免了介质中固体杂质在转角处沉积堵塞的问题，尤其适合输送含颗粒的浆液、高压蒸汽、原油这类易沉积、高流速的介质。接头主体的壁厚经过有限元应力校核，在1.6倍额定工作压力下保压30分钟无变形、无渗漏，可承受从-40℃到200℃的介质温度波动，不管是北方冬季室外的低温输水管道，还是化工车间的高温蒸汽管线，都能保持结构强度稳定。密封结构采用端面密封加径向辅助密封的双重设计，即使在管路存在轻微振动、安装存在小角度对中偏差的情况下，依然能保持可靠的密封性能，不会因为设备运行的微幅振动出现密封面松弛泄漏的问题。

设计思路上，这款接头没有采用市面上常见的拼接式结构，而是采用整体式构型，所有流道、接口、法兰都在同一基体上成型，没有焊接拼接缝，从根本上避免了焊缝处腐蚀、应力开裂的隐患。接头外部的加强筋布局完全对应内部流道的应力分布，在介质压力最高的流道交汇处，外部做了环形加厚补强，既控制了整体重量，又保证了关键受力位置的结构强度。安装法兰的菱形设计相比圆形法兰，在相同螺栓孔距的情况下占用安装空间更小，适合管廊密集、安装操作空间狭窄的现场场景，两个螺栓孔的间距经过标准化设计，可与现有工业管路的通用法兰尺寸互换，不需要重新加工适配接口，现场安装时只需要完成螺栓紧固、密封件压装即可完成对接，相比焊接式接头可缩短70%以上的现场安装时间，也降低了现场焊接作业带来的质量不稳定风险。

从实际选型适配的角度，这款接头可覆盖建筑给排水、石油天然气输送、化工工艺管路、市政热力管网等多个领域的管路转接需求，在管路需要90度转向同时分出侧路支路的场景下，可直接替代传统的“弯头+三通”组合件，减少两个连接密封点，大幅降低管路系统的后期维护成本。接头的外表面做了防锈氧化处理，在潮湿、有腐蚀性介质的环境中也能保持长期的结构稳定性，不需要额外做防腐涂装即可直接安装使用，适配现场复杂的安装环境。
