重型手动螺旋起重支撑装置结构设计

　　在汽车维修、重型机械维保、户外应急抢修等场景中，手动螺旋顶升装置始终是无需外接动力源场景下的核心起重工具，区别于液压类顶升设备，纯机械螺旋结构不存在密封件老化、液压油泄漏、低温环境下油液黏度变化导致顶升失效的问题，哪怕在零下数十度的野外抢修现场、扬尘极大的工地作业面，都能稳定提供可靠的顶升力。这款螺旋顶升装置的整体结构采用三段式同轴设计，底部为大直径圆盘支撑底座，底座与中段锥形承力筒体为一体化刚性连接，上段为带内螺纹的顶升套座，核心传动副采用梯形传动螺纹，这类螺纹的牙型角经过优化，既具备足够的传动效率减少手动操作的扭力输入，又具备可靠的自锁性能，当顶升到位后无需额外锁止结构即可保持支撑高度，不会因为负载波动出现滑降风险，完全符合起重类设备的安全设计要求。

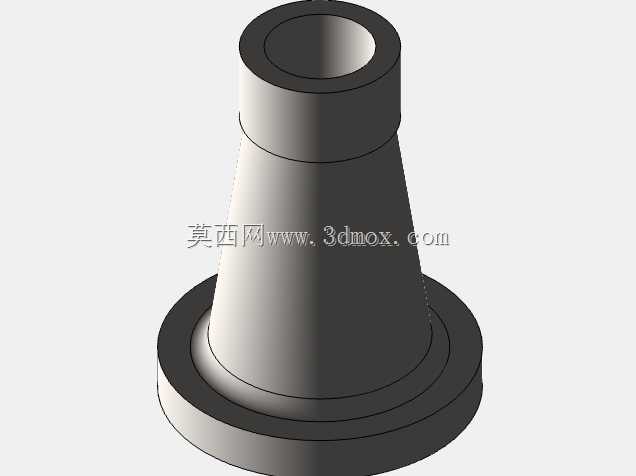

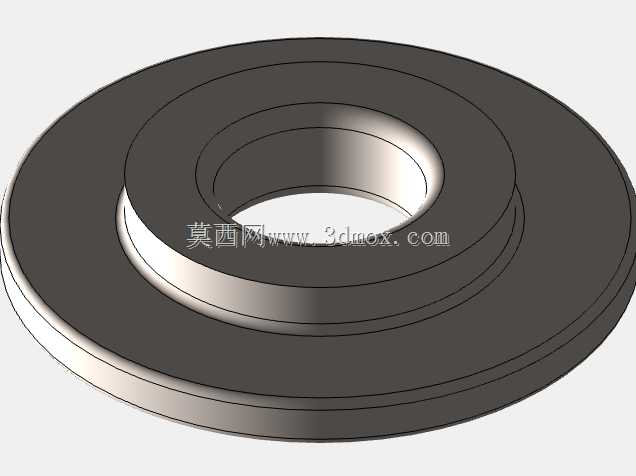

　　从结构设计的逻辑来看，中段筒体采用上窄下宽的锥形过渡结构，并非单纯的外形优化，而是基于受力路径的传导设计：顶升作业时，上方负载的作用力通过上段螺纹套传递到筒体，锥形结构可以将垂直方向的压应力沿锥面均匀分散到底部整个圆盘底座，避免应力集中在筒体与底座的连接焊缝位置，相比等直径的筒体结构，这种锥形设计在同等材料用量下，抗侧向倾覆的能力提升近40%，哪怕被顶升工件出现小幅的偏载，也不会出现筒体弯折、底座翘边的问题。底部圆盘底座的直径设计经过多场景验证，足够大的支撑面可以在普通硬化路面、压实的工地地面直接放置使用，不需要额外铺垫枕木分散压强，当然如果是软土地面作业，仍可搭配垫板进一步降低接地比压，避免底座下陷。

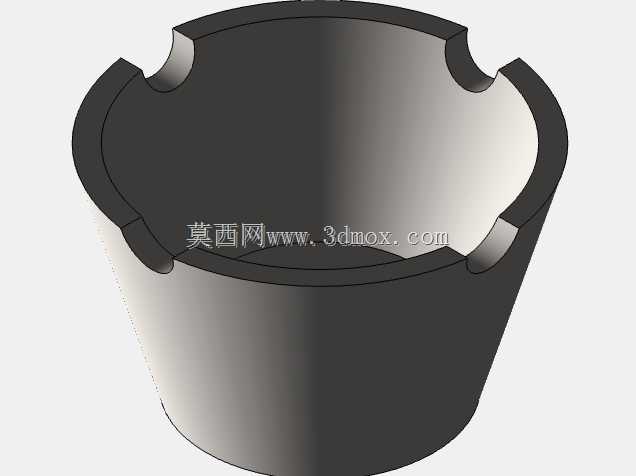

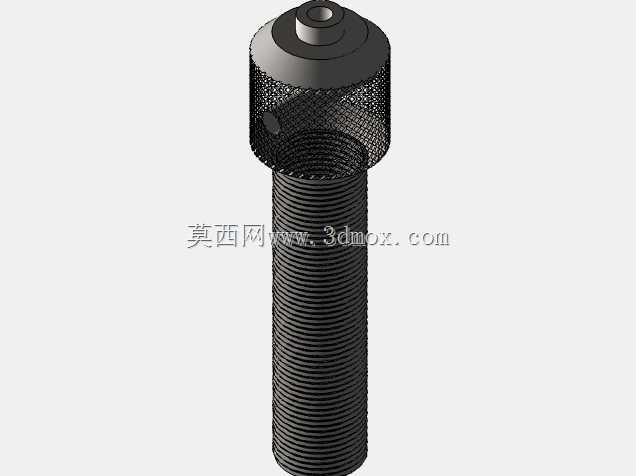

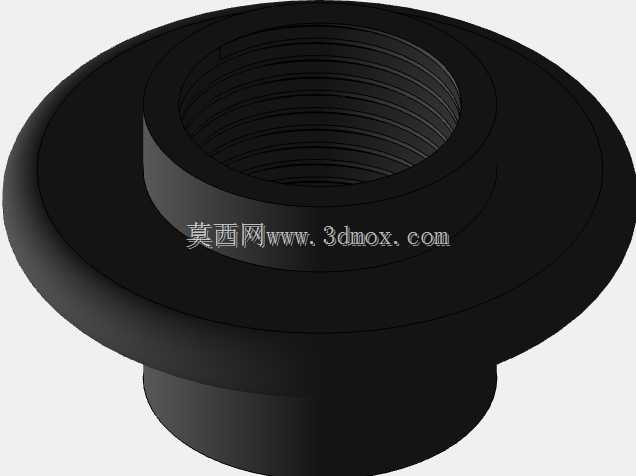

　　上段的螺纹套长度经过匹配计算，全行程伸出状态下，螺纹副的啮合长度仍能满足满负载下的接触强度要求，不会出现螺纹脱扣的风险，螺纹表面经过光滑处理，操作时转动阻力小，配合标准加力杆即可单人完成重型负载的顶升作业，不需要额外配备动力辅助设备。从安装与使用的边界尺寸来看，该装置收拢状态下整体高度较低，可直接放入多数货运车辆的随车工具箱、维修班组的工具柜中存放，占地面积小，携带转运十分方便；底座的外径尺寸适配多数车辆底盘的顶升支撑点间距，不会因为底座过宽无法伸入车辆底盘下方的顶升位置，上段顶升端面的直径经过加大设计，与被顶升工件的支撑面接触面积充足，不会因为接触应力过大顶坏工件表面的漆面或者薄壁结构。

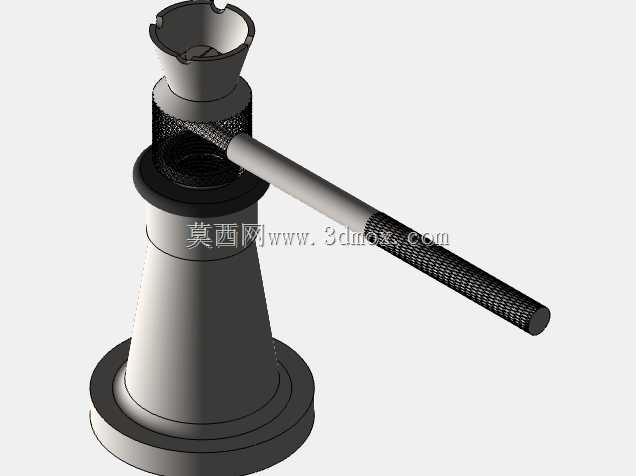

　　在实际功能设计上，这款装置没有多余的复杂结构，所有零部件均为钢制构件，没有易损的塑料、橡胶密封件，长期存放不需要定期更换油液、维护密封件，哪怕在潮湿、多粉尘的环境下长期存放，只要螺纹副表面涂抹少量润滑脂即可正常使用，使用寿命远高于同吨位的液压顶升设备。针对户外路边应急维修的场景，这种纯机械结构的装置不存在液压设备常见的泄压回落问题，顶升完成后可以长时间作为刚性支撑使用，配合安全支架可以为车底作业、设备底部检修提供可靠的支撑防护，避免因为支撑失效引发安全事故。在三维建模过程中，该模型严格按照实际加工的公差配合要求搭建，螺纹副的配合间隙、筒体与底座的焊接坡口位置、各段的同轴度公差都在模型中做了对应体现，可直接用于起重工具类产品的结构参考、维修作业场景的工装布局模拟、机械类专业的传动结构教学演示，模型的各部分结构可拆分，方便使用者拆解观察内部的螺纹传动路径、受力传导结构，理解纯机械螺旋顶升设备的设计逻辑。
