便携高精度手动测量钢卷尺结构设计

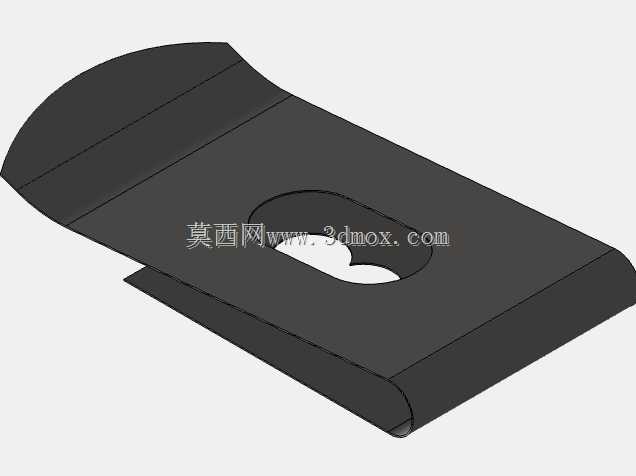

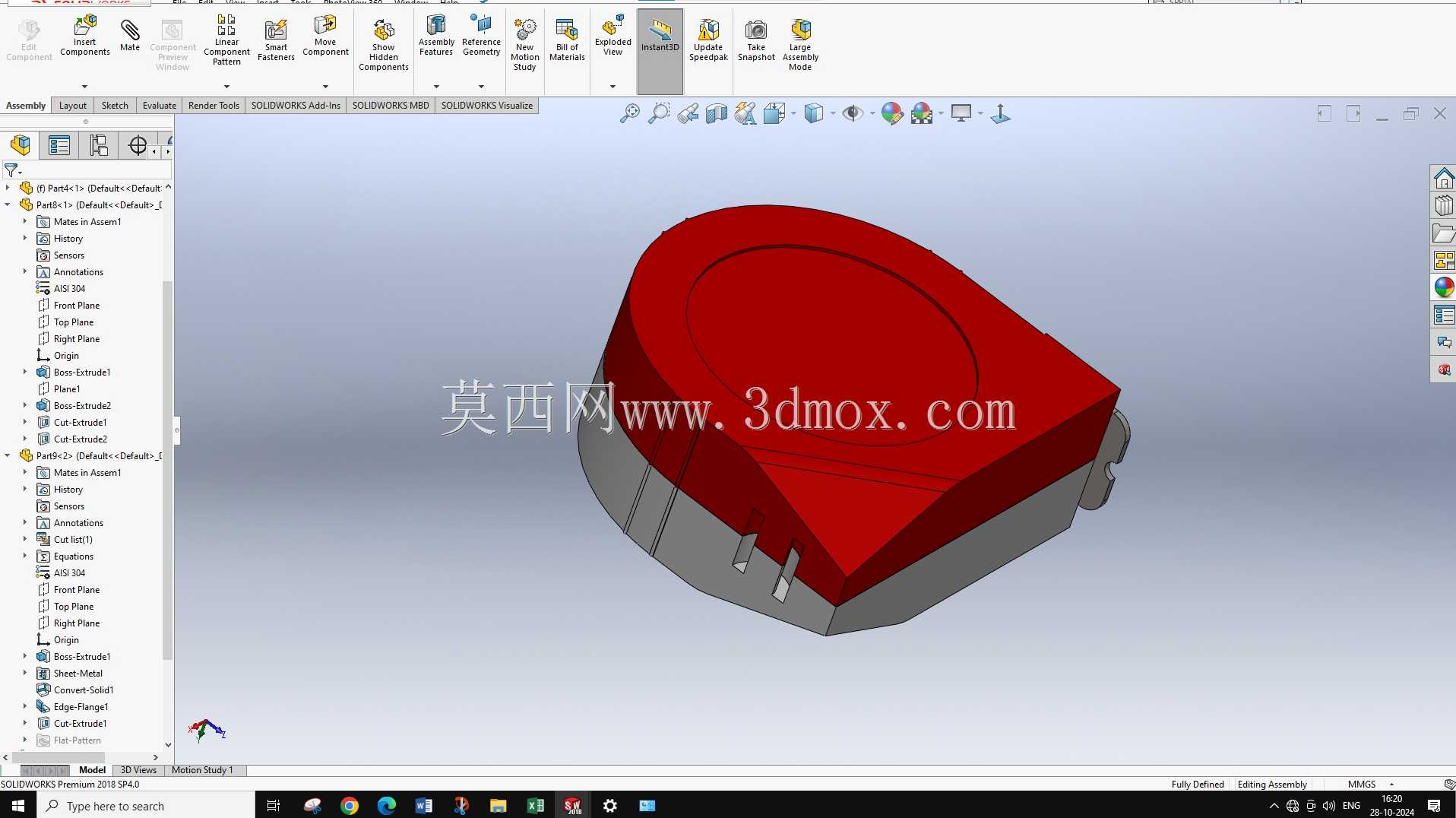

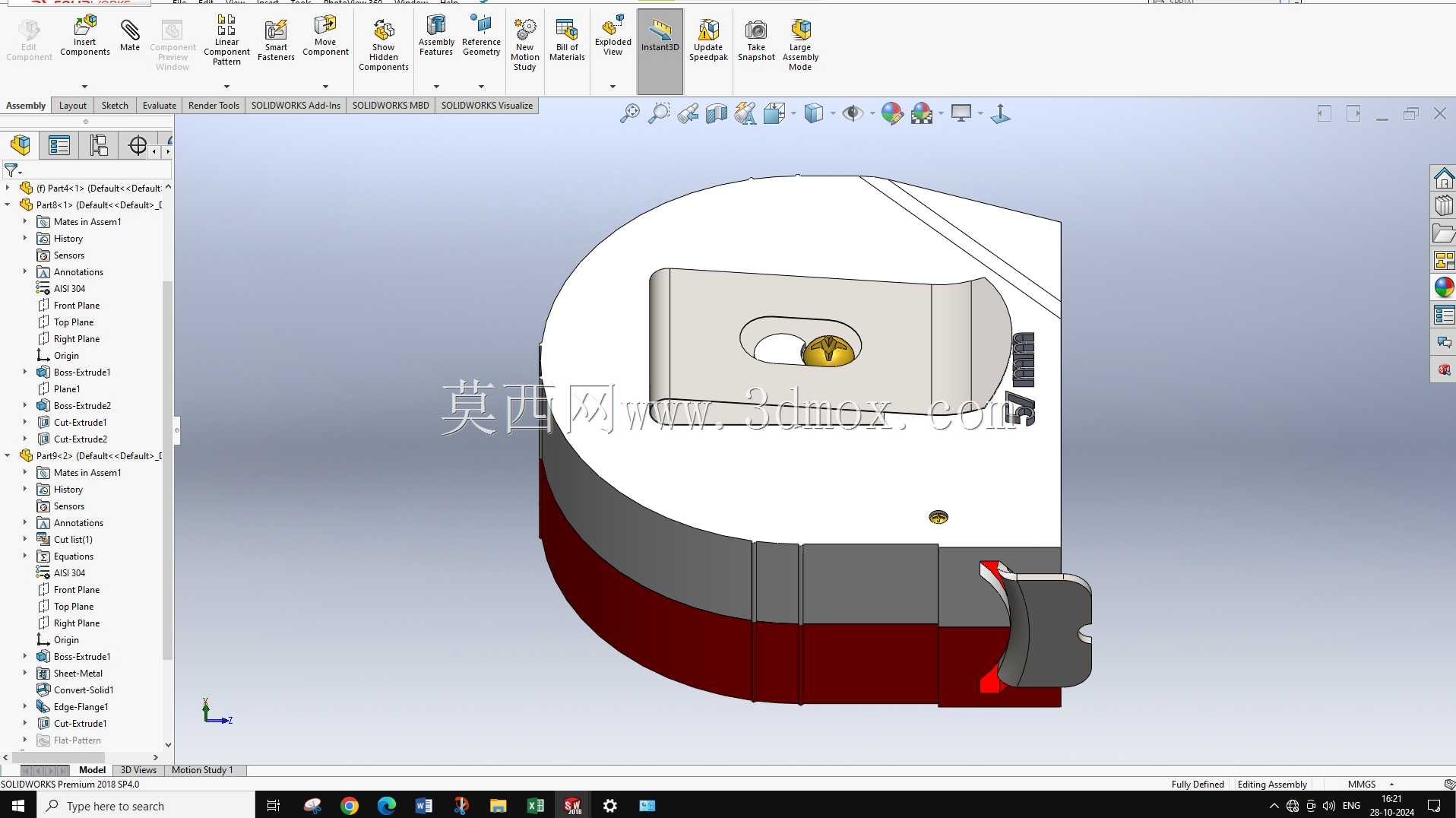

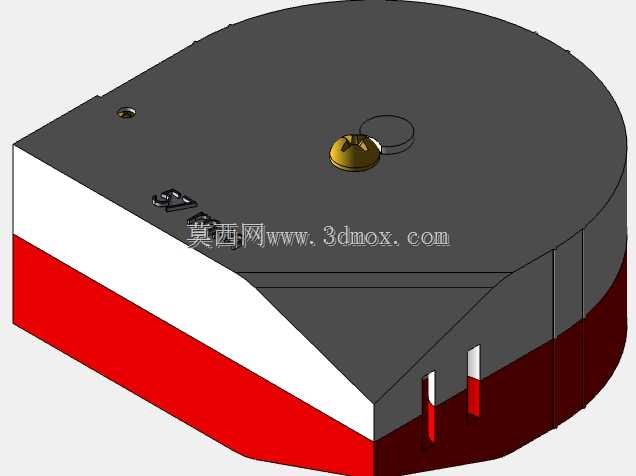

　　这款手动卷尺的结构设计，核心围绕现场测量场景的高频使用痛点展开，日常在建筑施工放线、木工下料裁切、家居装修尺寸核验、DIY手工制作、设备安装定位等场景中，这类手持量具是一线作业人员随身配备的基础工具，不需要外接电源，单手即可完成拉出、锁止、收卷的全流程操作，适配不同作业场景下的快速尺寸核验需求。从结构设计逻辑来看，整体采用类水滴形的外壳轮廓，外壳壁厚做了均匀加厚处理，边缘做了圆弧过渡，没有尖锐棱角，日常作业中卷尺从1.2米左右的工作台高度意外跌落时，外壳可分散冲击力，避免内部卷簧结构受冲击错位，同时外壳握持区域贴合手掌虎口的自然弧度，单手握持时不会出现硌手的问题，长时间携带作业也不会有明显的异物感。

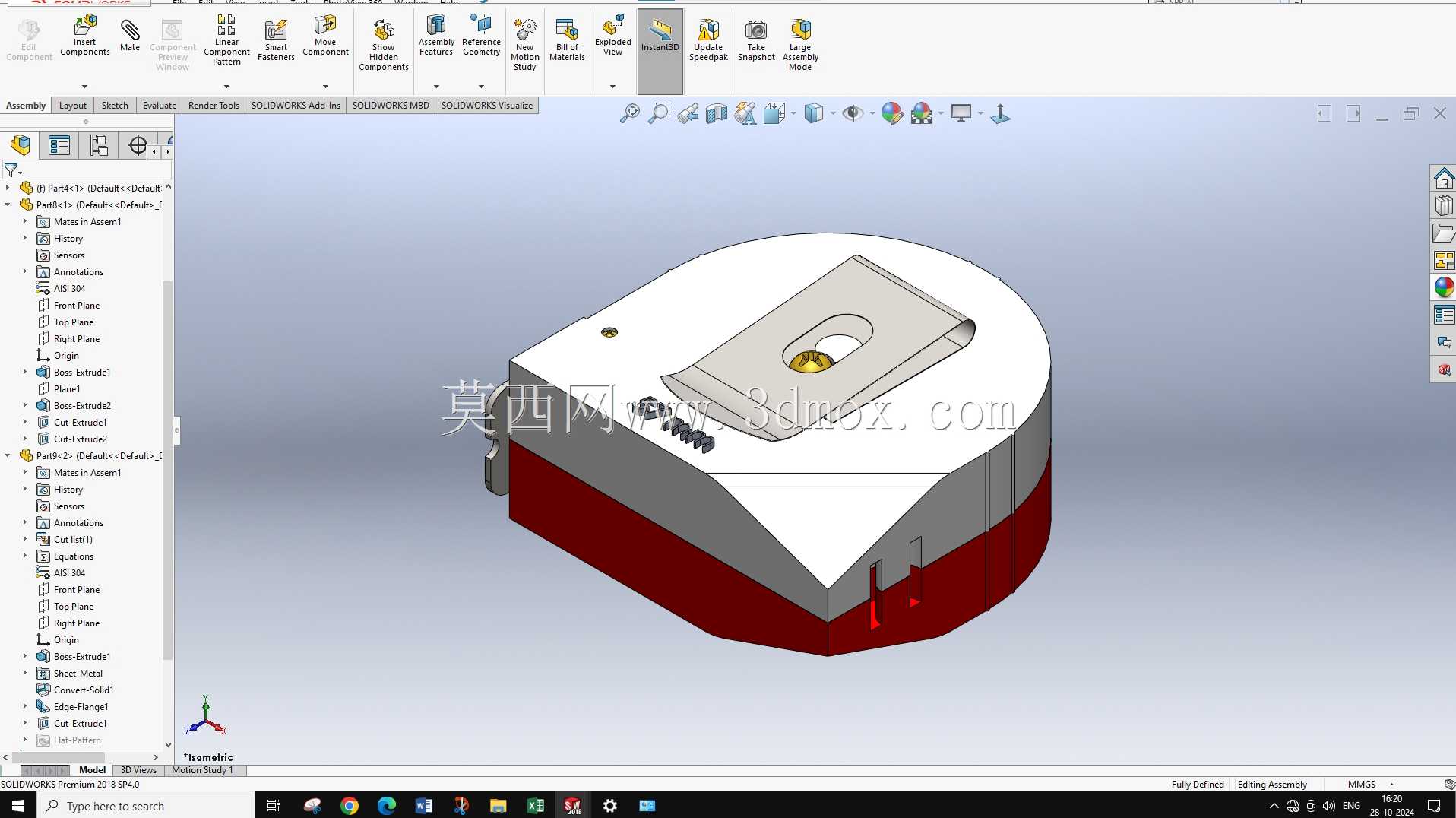

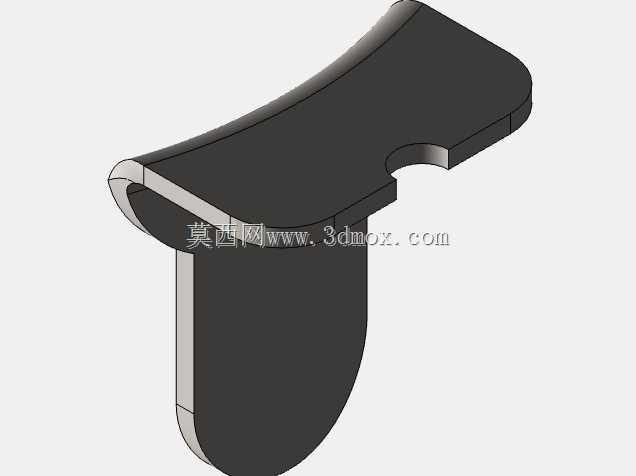

　　内部的尺带回收结构采用恒力卷簧设计，尺带拉出过程中卷簧的蓄力曲线做了优化，全程拉出的阻力均匀，不会出现前段过松、后段拉不动的问题，回收时尺带的初速度做了限制，避免尺带快速回弹划伤操作人员手部，同时尺带出口位置设置了耐磨金属导向片，尺带反复伸缩过程中不会被外壳边缘刮花刻度，也能避免尺带出现偏磨导致的卡滞问题。尺带本身采用冷轧钢带基材，表面做了耐磨涂层处理，刻度采用公制与英制双标设计，刻度线的蚀刻深度控制在0.02mm，表层覆盖透明耐磨保护层，日常在粗糙的水泥面、金属构件表面拖动测量时，刻度不会轻易磨损脱落，尺带的挺直度做了针对性优化，水平拉出状态下可保持1.8米长度不弯折，满足单人远距离测量的需求，不需要额外人员辅助托举尺带。锁止机构设置在外壳侧面的拇指易触区域，采用按压式锁止结构，按下时锁止块紧密贴合尺带侧面，锁止力可承受5kg的尺带回弹力，不会出现锁止后尺带自动回缩的问题，松开按键后锁止块完全脱离尺带，不会对尺带回收造成额外阻力，也不会刮擦尺带表面的涂层。尺带的端头采用L型金属挂钩，挂钩与尺带的连接位置预留了0.1mm的活动间隙，兼顾内尺寸与外尺寸测量的精度补偿，测量外尺寸时挂钩抵靠在被测构件端面，间隙补偿挂钩本身的板材厚度，测量内尺寸时挂钩抵靠在构件内侧端面，间隙抵消挂钩的厚度误差，保证不同测量方式下的尺寸读数精度。

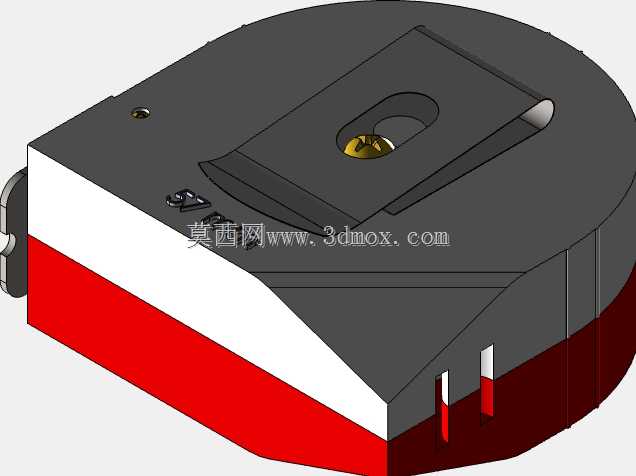

　　整体外壳的最大轮廓尺寸控制在80mm70mm35mm范围内，可轻松放入工作服口袋或者工具包的侧袋中，不会占用过多的储物空间，外壳侧边预留了挂绳孔位，可搭配安全挂绳系在安全带上，避免高空作业时卷尺坠落造成安全隐患。从实际使用的适配性来看，这款卷尺的尺带宽度为16mm，尺带表面的刻度字高为3mm，在光线一般的作业环境下也能清晰读取数值，尺带的抗弯折性能经过优化，正常使用中出现弯折后可手动捋平恢复平直状态，不会出现死折导致尺带断裂的问题，内部卷簧的疲劳寿命满足超过10000次伸缩循环的使用要求，可覆盖常规作业场景下2年以上的使用周期。

　　在结构装配层面，外壳采用卡扣加螺丝的固定方式，后期如果内部卷簧出现卡滞或者尺带损坏，可拆开外壳更换内部配件，不需要整体报废，降低工具的使用成本，外壳的拼接缝隙控制在0.1mm以内，日常在多尘、潮湿的作业环境下使用时，粉尘、水汽不会轻易进入壳体内部，避免卷簧出现锈蚀、卡滞的问题。针对不同场景的使用需求，尺带的端头挂钩做了磁吸设计，测量铁质金属构件的尺寸时，挂钩可直接吸附在构件端面，单人即可完成长距离的尺寸测量，不需要反复调整挂钩的位置，提升测量作业的效率，同时挂钩的边缘做了倒角处理，不会划伤操作人员的手部，也不会刮蹭被测工件的表面涂层。
