工业用铰接式连接支架结构设计

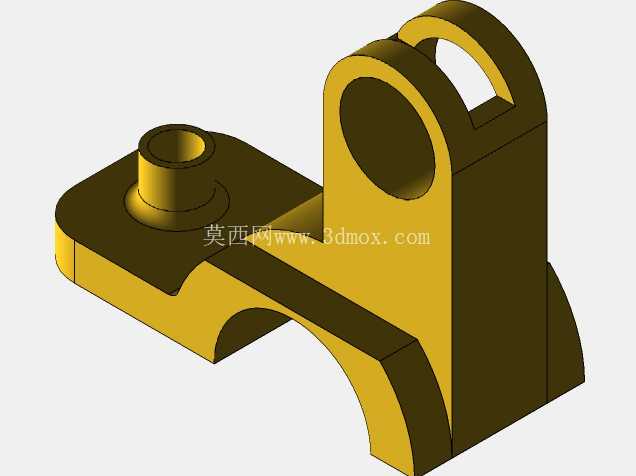

这类铰接式连接支架在工业产线、小型设备机架、工装夹具的铰接点位应用十分普遍，日常做设备改型、工装搭建设计时经常会碰到类似结构的选型或自研需求。从结构功能来看，该构件同时承担两个方向的连接与载荷传递作用：下部的半圆弧抱合结构用于卡装在圆管类支撑型材上，无需在型材上额外打孔做焊接固定，安装时配合抱箍即可完成快速锁紧，适配常见的小直径圆管支撑梁，能有效降低现场装配的加工工作量；上部的双耳铰接座带横向贯通孔，用于穿装铰接销轴，连接需要做小角度摆动的活动构件，比如小型气动推杆的铰接端、设备防护门的转动支撑端、工装夹具的压臂连接点位，都能用到这类结构。

设计这类构件时，首先要核算两个安装点位的载荷边界：下部抱合结构的圆弧内径要和适配的圆管外径做公差匹配，通常取H8间隙配合，保证安装时能顺利卡入，同时圆弧面的接触宽度要足够，避免锁紧后局部压应力过大损伤型材表面，圆弧两侧的延伸边要预留抱箍安装的让位空间，不能和抱箍的锁紧螺栓产生干涉；上部铰接耳的孔位同轴度是设计核心，两个耳片的铰接孔同轴度要控制在0.05mm以内，否则穿装销轴后会出现卡滞，活动构件摆动时会产生额外的摩擦阻力，耳片的厚度要根据铰接点位的径向剪切力核算，通常取销轴直径的1.2-1.5倍，保证受侧向载荷时不会出现耳片变形开裂。

从外形安装边界来看，构件左侧的凸台带内螺纹孔，用于安装附属的小型定位元件或者传感器支架，凸台的高度要保证安装螺丝后，螺丝头部不会和上部铰接耳的摆动路径产生干涉，凸台根部做了圆角过渡，避免应力集中，长期受振动载荷时不会出现根部断裂的问题；构件整体的壁厚做了等厚设计，适配压铸或者铣削加工的工艺要求，若采用铝合金压铸生产，壁厚均匀能避免压铸时出现缩孔、缺料的缺陷，若采用45号钢铣削加工，等厚设计也能减少铣削时的材料去除量，降低加工成本。

实际应用中，这类支架的铰接孔内通常会加装铜套或者自润滑轴承，避免长期摆动磨损后孔位扩大导致铰接间隙过大，影响设备的运动精度；下部抱合结构和圆管接触的面可以做浅滚花处理，增加摩擦力，避免设备运行时支架受振动出现轴向滑移。做三维建模时，要特别注意各个安装特征的让位设计：上部铰接耳的顶部做了拱形让位槽，当铰接的活动构件摆动到上极限位置时，不会和构件本体产生碰撞；下部半圆弧结构的两端做了倒角处理，卡装圆管时能起到导向作用，即使圆管存在少量的尺寸公差，也能顺利装配到位。

在不同的应用场景下，这类支架的尺寸可以做等比例缩放，比如用于小型电子设备的支撑铰接时，可以缩小整体尺寸采用工程塑料注塑生产，用于重型工装的连接点位时，可以加大壁厚采用铸钢材质生产，核心的结构逻辑不变，都是通过下部的抱紧结构实现快速无损伤安装，通过上部的铰接结构实现活动构件的转动连接，兼顾安装便捷性和运动可靠性，是工业装配领域非常实用的一类连接构件。
