储罐配套派克液位温度一体观测装置

在工业液压系统、润滑站以及各类常压储液罐体的运维环节，液位与介质温度的实时目视观测是日常巡检中不可缺失的环节，这款集成式观测装置正是针对这类场景开发的直读式检测部件。不同于分体安装的液位计与温度计，该装置将两个观测功能集成在同一安装面板上，无需在罐体壁面开设两个独立安装孔，大幅降低了罐体加工的开孔数量，也减少了潜在的密封泄漏点。

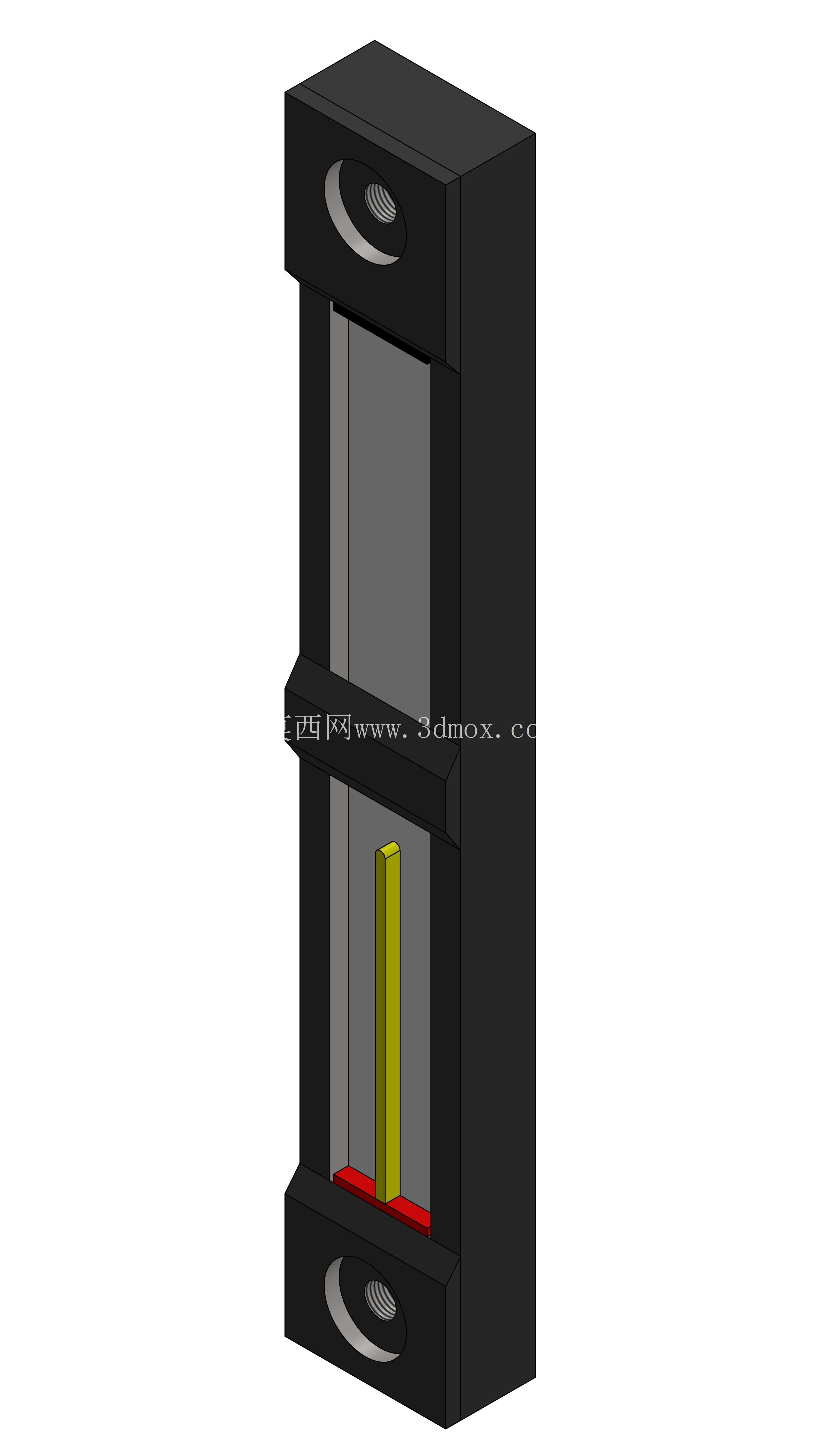

从结构设计来看，装置整体采用立式长方体框架结构，外部为高强度黑色工程材质壳体，具备耐油、耐轻度腐蚀的特性，适配多数工业矿物油、液压油介质的使用环境。壳体上下两端设置有对称的安装定位结构，安装时可直接通过螺栓固定在罐体侧壁预设的安装位上，安装面与罐体之间加装密封垫片即可完成密封，无需额外的焊接或复杂适配结构，适配壁厚在4mm到12mm之间的钢制、塑料储液罐体。

装置中部设置有两层独立的观测视窗，上层视窗为高透明耐压玻璃透镜，表面做了防雾化处理，即使在昼夜温差较大的车间环境下，也不会因为凝露遮挡观测视线，透过视窗可以直接观察罐体内部的油液液位高度，视窗侧边预留有液位刻度标识的安装位，可根据罐体实际容积匹配对应的刻度条，快速判断当前储液量是否处于正常区间。下层视窗集成了温度感应与液位辅助观测功能，内置的黄色感应柱体为温度传感的显示部件，可随介质温度变化产生对应的位置偏移，配合视窗旁的温度刻度，可直接读出当前罐内介质的实际温度，无需额外外接温度传感器或供电线路，完全依靠机械结构实现温度指示，可靠性远高于电子类传感部件，在断电、强电磁干扰的车间环境下也能正常工作。

在实际选型应用中，这类一体观测装置常被用于中小型液压站的油箱、润滑系统的储油罐、小型工艺储液槽的侧壁安装，相比传统的管状玻璃液位计，其抗冲击性能更强，不会因为外部磕碰导致玻璃碎裂引发油液泄漏；相比单独安装的玻璃温度计，其集成化设计减少了安装工作量，也让巡检人员在同一个观测点就能同时获取液位与温度两个关键参数，提升日常巡检的效率。设计建模过程中，需要重点关注上下安装孔的同轴度公差，若孔位偏差超过0.2mm，安装时会导致壳体受力不均，长期使用可能出现视窗密封渗漏的问题；同时视窗与壳体的配合面需要设计密封槽，嵌入耐油橡胶密封圈，保证在罐体带压（不超过0.1MPa）的工况下不会出现渗油情况。

从安装边界来看，装置整体嵌入罐体壁面的深度不超过35mm，外部突出高度不超过50mm，不会因为突出过多被周边的管线、部件磕碰损坏；装置的可视角度覆盖水平方向左右各60度，巡检人员无需正对视窗也能清晰读取液位与温度数值。在结构细节上，壳体上下端的弧形过渡结构避免了直角位置的应力集中，在长期受油温变化影响产生热胀冷缩时，不会出现壳体开裂的问题；视窗内侧设置的防护格栅可阻挡罐内的大尺寸杂质直接冲击玻璃透镜，延长视窗的使用寿命。针对不同的介质使用场景，该结构的密封件可更换为耐燃油、耐水乙二醇的特种橡胶材质，拓展装置的适用范围，建模时可将密封件作为独立可替换零件进行参数化设计，方便后续根据不同工况快速调整选型配置。
