薄荷油生产厂区工艺装置整体结构设计

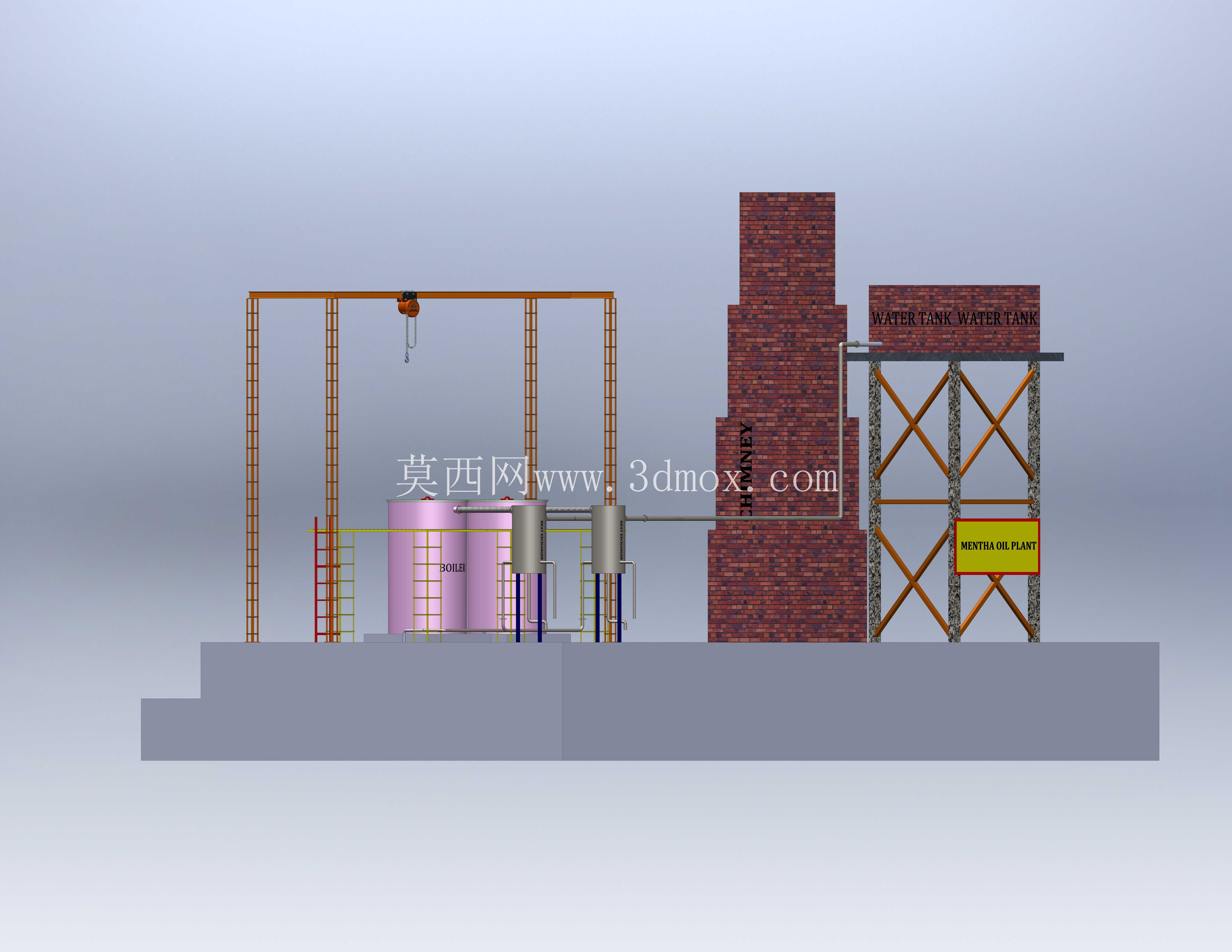

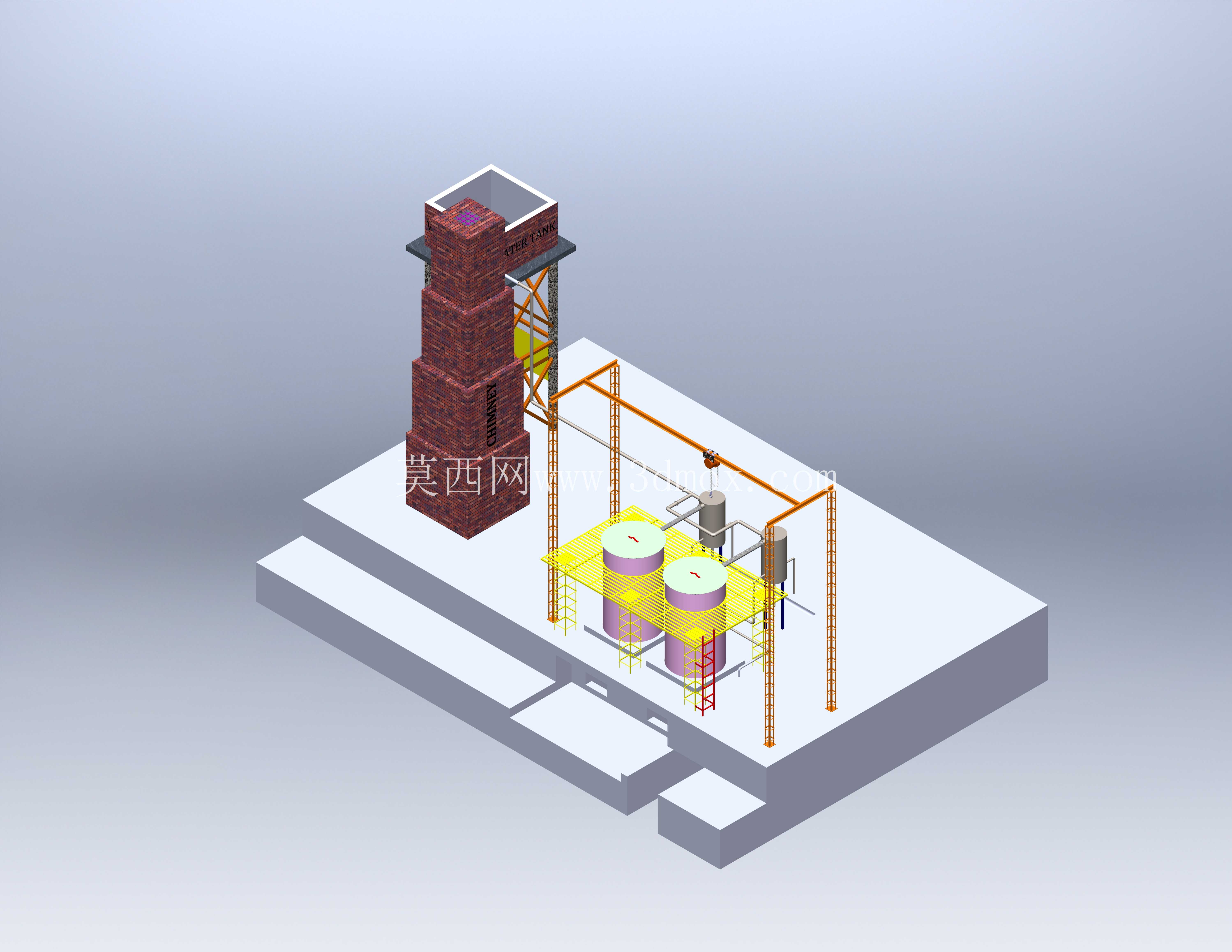

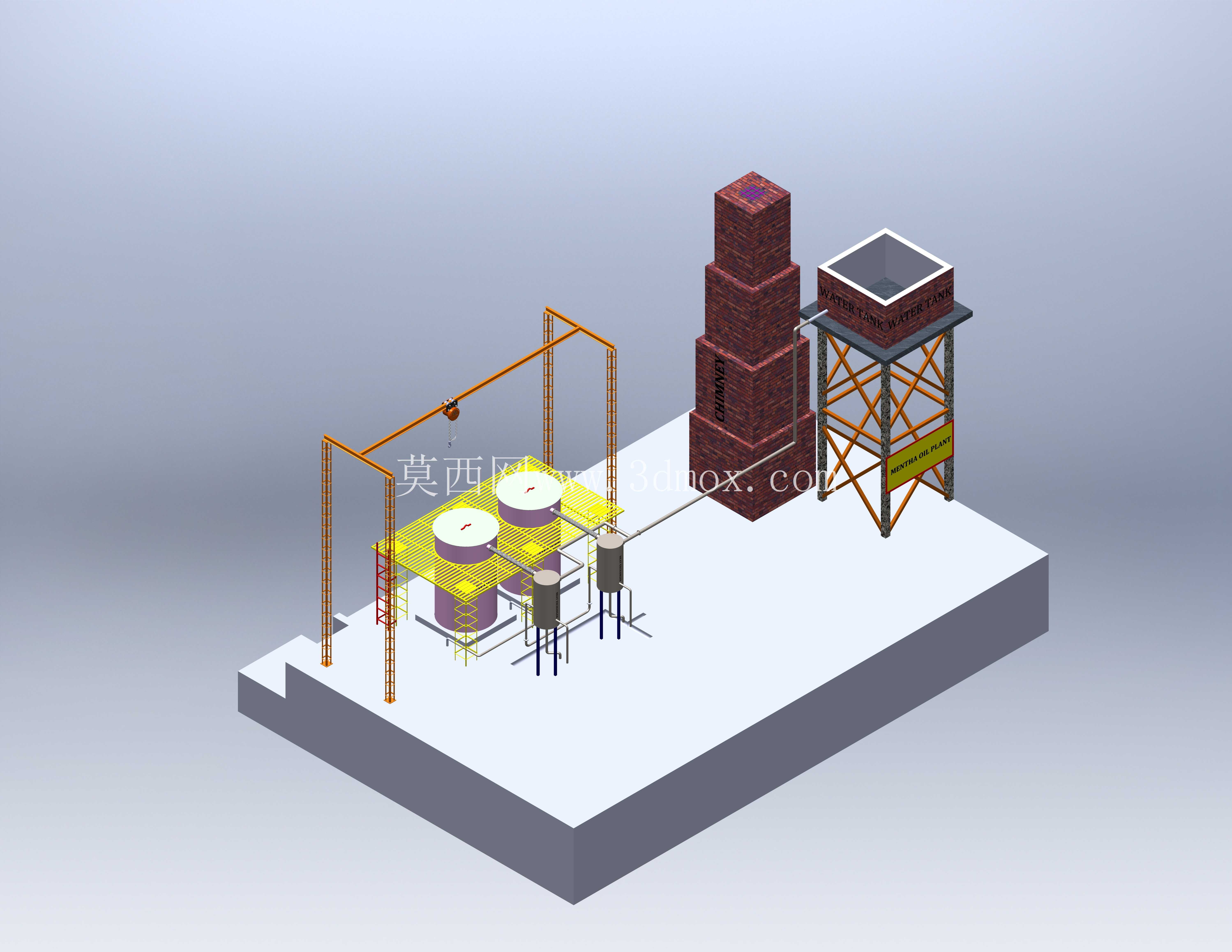

这套三维结构完整还原了薄荷油提取生产厂区的核心工艺装置布局，覆盖了从原料暂存、提取反应到成品暂存的全流程核心设备，可作为植物精油提取类小型加工厂的布局设计参考，也能用于工艺教学演示、厂区规划方案可视化展示。整套装置的布局充分考虑了小型植物提取厂区的作业动线，将起重装卸区设置在厂区靠近外侧的区域，方便原料、成品的装卸转运，避免物料运输路线与工艺巡检路线交叉，减少厂区内的物流干扰。

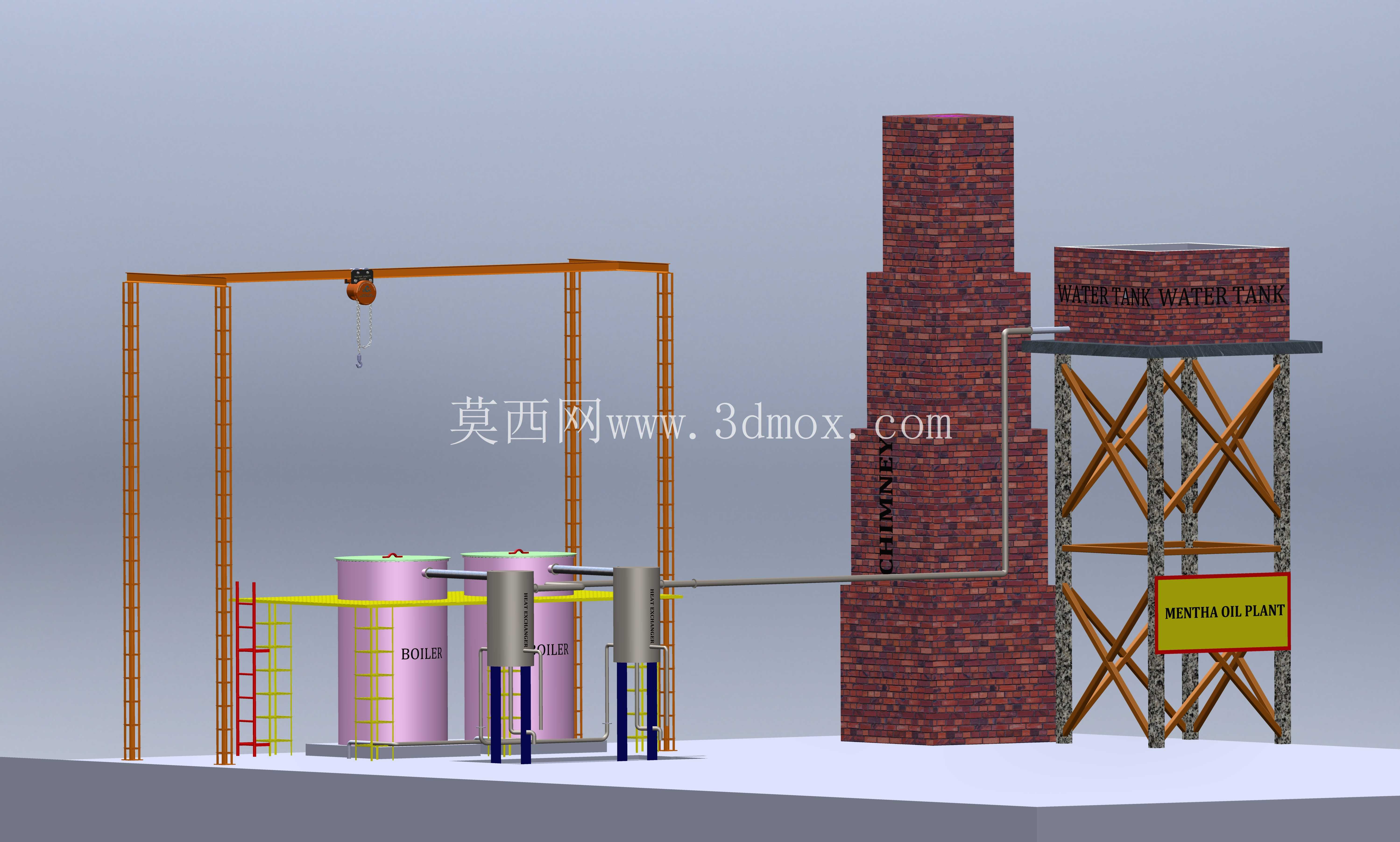

厂区左侧的门式起重架采用型钢焊接桁架结构，支腿底部通过预埋地脚螺栓与混凝土地面固定，起重架横梁上配置电动葫芦，可覆盖下方两个原料暂存储罐的顶部区域，满足储罐检修、原料吊装转运的作业需求，起重架的作业覆盖半径经过测算，刚好能完成储罐区的所有吊装作业，不会出现吊装盲区，同时支腿的间距预留了足够的巡检通道宽度，方便日常巡检人员通行。两个立式圆柱储罐作为原料暂存单元，罐体采用碳钢焊接结构，外部设置直爬梯与顶部操作平台，平台周边设置1.2米高的安全防护栏杆，爬梯踏步采用防滑花纹钢板制作，避免巡检人员上下时滑倒，罐体侧面预留了工艺接口、排污口与液位计安装位，可根据实际产能需求调整接口尺寸，适配不同规格的输送管道。储罐旁设置的两台立式过滤分离设备，通过管道与储罐连通，用于提取过程中的固液分离工序，设备支腿采用可调式结构，可根据现场地面平整度调整安装高度，保证设备水平度满足工艺要求。

厂区中部的砖砌烟囱高度根据厂区所在区域的环保排放要求设计，烟囱底部与提取工段的废气排放口连通，内部设置耐火砖内衬，可承受提取过程中产生的高温废气，烟囱侧壁预留了检测口，方便环保检测人员定期取样检测废气排放指标。烟囱旁的高架水塔采用钢结构桁架支撑结构，支撑桁架采用交叉斜撑设计，可抵御常规风载与小型地震载荷，水塔罐体采用圆柱形焊接结构，顶部设置检修人孔与溢流口，底部设置供水管道接口，可为整个厂区提供生产、消防用水储备，水塔的安装高度经过测算，可保证厂区内所有用水点的供水压力满足工艺要求，无需额外设置增压泵。水塔旁设置的标识牌清晰标注了厂区功能，方便外来人员快速识别厂区属性。

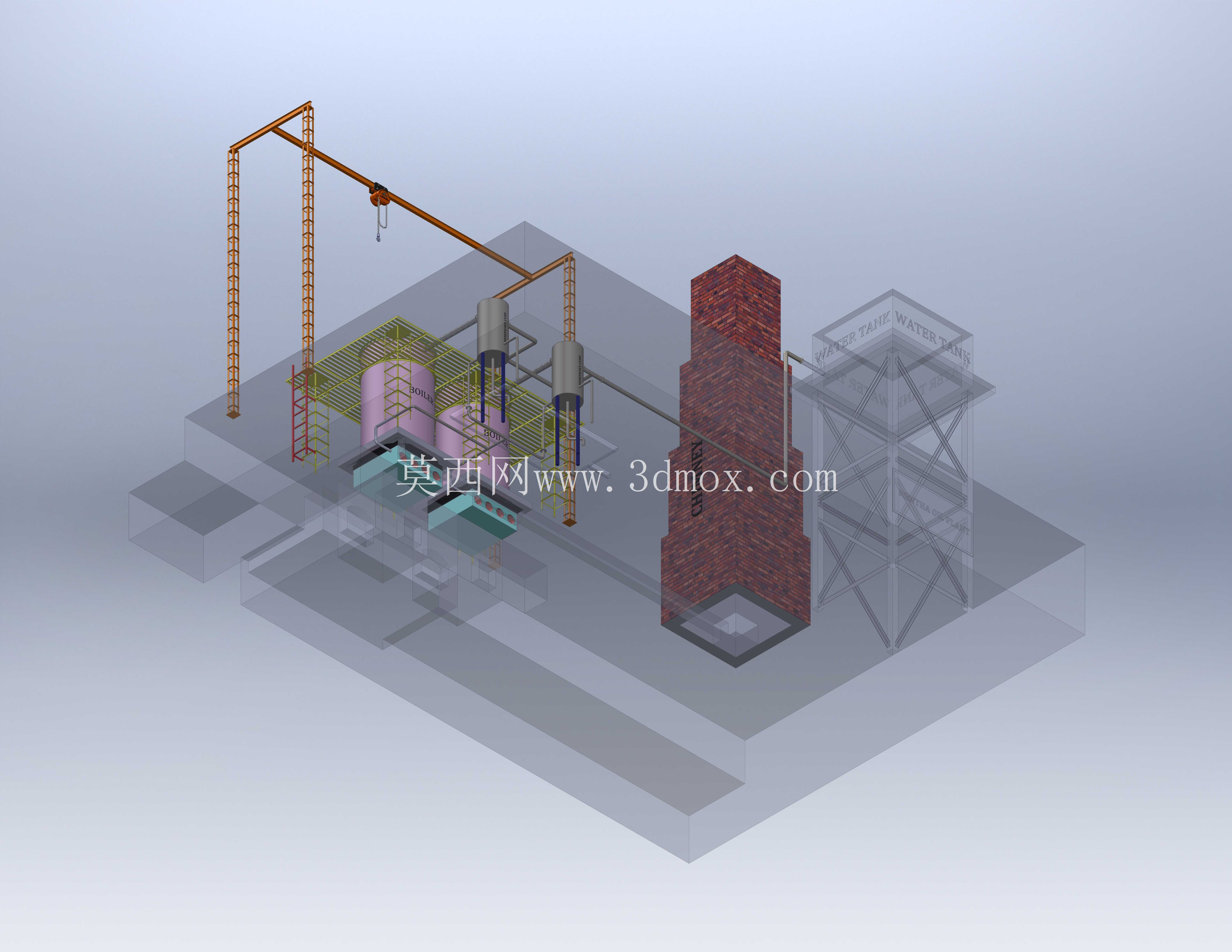

整套装置的管道布局采用沿地面支架与架空敷设结合的方式，工艺管道根据输送介质的不同设置了不同的管径，蒸汽管道、物料管道、供水管道分别采用不同的标识色区分，管道转弯处采用标准弯头连接，法兰连接处预留了检修空间，方便后期更换密封垫片。所有钢结构部件都预留了防腐涂装的工艺余量，安装完成后可根据厂区所在区域的腐蚀环境选择对应的防腐涂层，延长设备使用寿命。整套装置的安装边界充分考虑了厂区的消防通道要求，各设备之间的间距满足消防安全规范，预留了足够的应急疏散空间，同时设备基础的荷载参数经过核算，可满足所有设备满负荷运行时的承重要求，避免出现基础沉降问题。
