三级蒸发式冷却换热装置结构设计

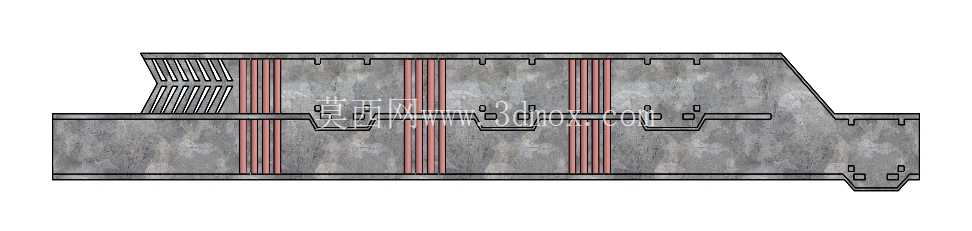

在通讯基站、户外大功率电子设备集群的散热场景中，传统风冷散热面对持续高负荷的热流密度往往存在散热余量不足、长期运行积灰后效率骤降的问题，而常规水冷系统又存在管路复杂、漏液风险高、维护成本高的痛点，三级蒸发式冷却装置正是针对这类场景开发的换热解决方案。从结构设计逻辑来看，该装置采用三级递进式的蒸发流道布局，整体为长条形梯台结构，主体段为等截面矩形腔体，一端为收窄的介质进出接口端，另一端为格栅式进风导流段，这种布局既可以保证冷却介质在腔体内形成足够长的换热路径，又能通过梯台过渡段减少介质流动的沿程阻力，避免流道突变带来的压损激增。

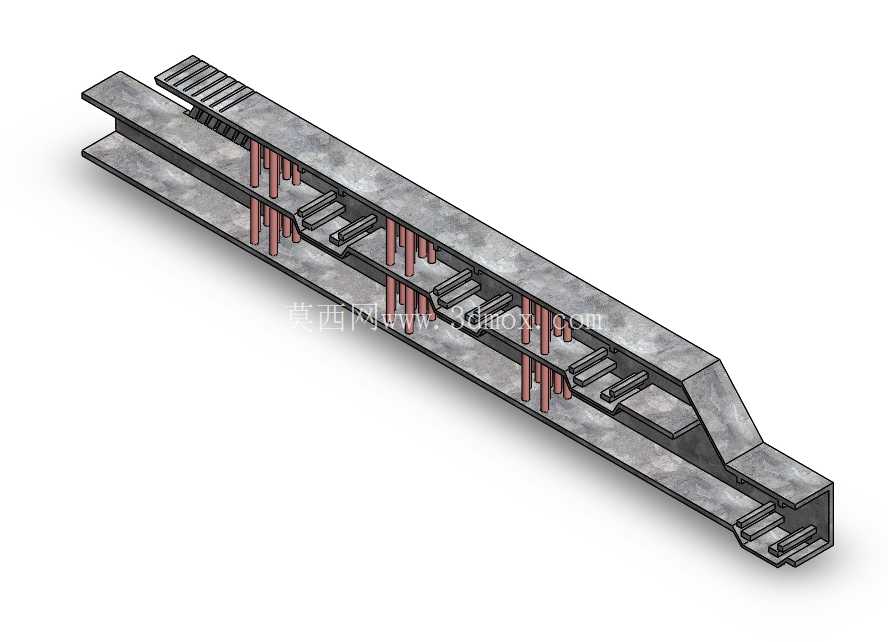

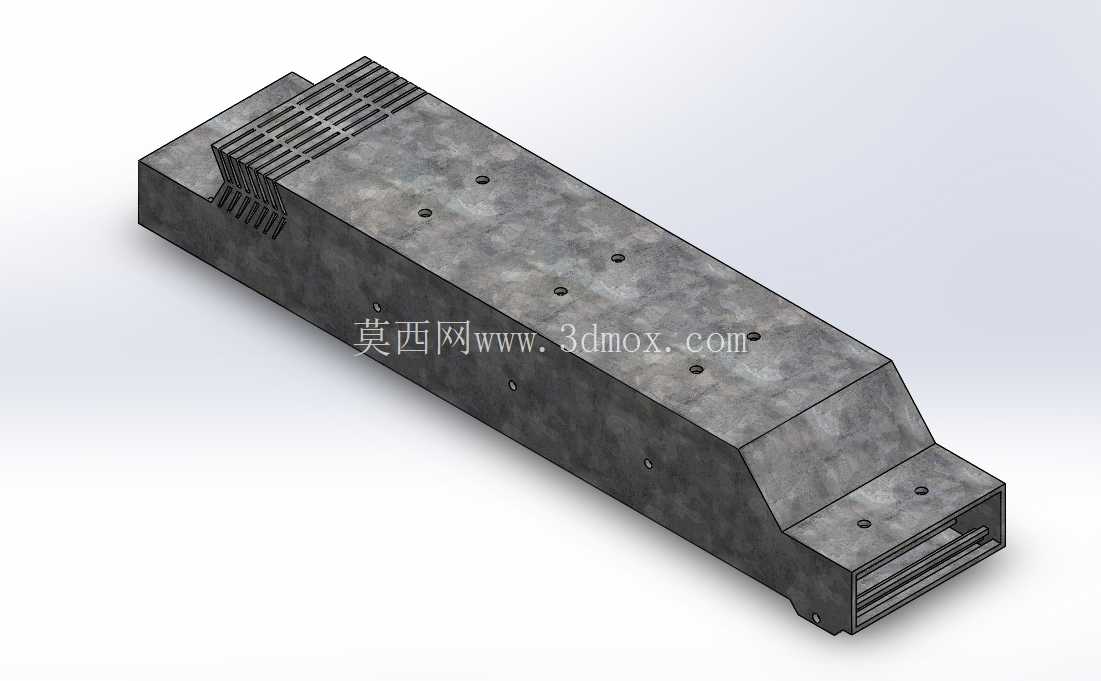

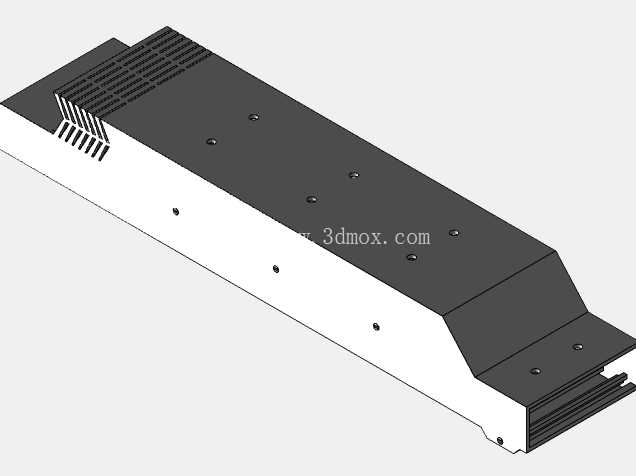

在功能特性上，装置外壳采用一体化铣削成型的腔体结构，外表面分布的多组安装沉孔可直接与发热源的安装面贴合，沉孔的位置精度控制在0.02mm以内，保证安装后换热面的贴合间隙小于0.05mm，减少接触热阻；进风端的格栅采用等间距斜向导流片设计，既可以阻挡大尺寸杂物进入流道内部，又能对进入的空气进行整流，让空气均匀分布到三级蒸发芯体的各个截面，避免局部流道风速过高或过低导致的换热不均。三级蒸发芯体采用错层布置的波纹换热片，每一级的片间距逐级缩小，第一级片间距最大，负责预冷与大颗粒杂质拦截，第二级为核心换热段，片间距适中兼顾换热效率与风阻，第三级片间距最小，负责对未完全蒸发的冷却介质进行二次拦截，避免介质被气流带出装置造成损耗。

从安装边界来看，装置整体长度适配标准19英寸机柜的内部安装深度，宽度方向预留了与机柜立柱连接的安装边，高度方向不超过2U的安装空间，可直接替换原有同尺寸的风冷散热模块，无需对机柜结构进行改造；接口端采用快插式介质接头，安装时无需额外焊接或套丝，可直接对接现场的冷却介质供回管路，接头处的密封结构采用耐老化的氟橡胶密封圈，可在-40℃到85℃的环境温度下长期工作无泄漏。在实际应用中，该装置可覆盖单柜15kW以内的散热需求，相比传统风冷散热，相同散热功率下风机功耗可降低40%以上，运行噪音降低15dB，同时由于蒸发冷却的换热温差更小，可将发热元件的表面温度波动控制在±2℃以内，避免温度循环应力导致的元件寿命衰减。

设计过程中针对流场进行了多轮迭代优化，最初的直筒式结构存在介质在腔体底部沉积、上部流道介质分布不足的问题，通过将腔体底部设计为5°的倾斜导流面，让未蒸发的液态介质可自动回流到蒸发核心区，避免介质沉积导致的有效换热面积损失；外壳表面的安装孔位经过多轮应力仿真验证，在10g的冲击载荷下安装面的变形量小于0.01mm，不会出现换热面贴合失效的问题；格栅段的导流片角度经过风洞测试验证，在额定风速下的整流效率可达92%，相比直片格栅可减少12%的进风阻力。针对户外应用场景，装置的外表面采用硬质阳极氧化处理，盐雾测试可达1000小时无锈蚀，可适应沿海、高粉尘等恶劣户外环境，格栅处可额外选配防尘滤网组件，滤网采用抽拉式设计，日常维护时无需拆解装置主体即可完成滤网更换，单人次维护时间不超过5分钟。
