通讯塔架用六边形框架式硬拉杆结构

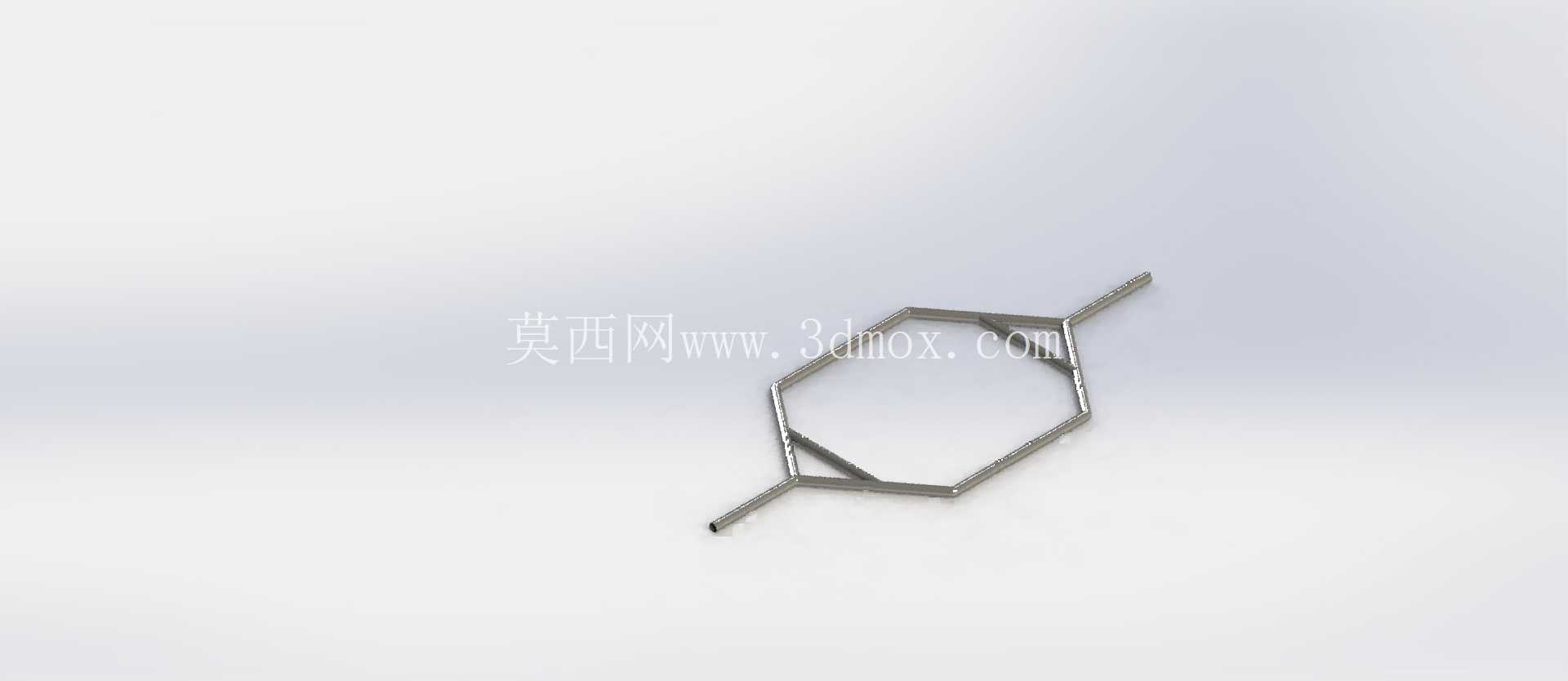

　　在通讯基站塔架、户外通讯支撑结构的搭建作业中，硬拉杆是承担结构侧向拉结、维持架体整体稳定性的核心受力构件，这类构件不同于柔性钢绞线，自身具备足够的抗弯刚度，既能承受轴向拉力，也可在安装阶段临时承担架体的定位支撑作用，减少安装过程中的临时加固工序。本次设计的硬拉杆采用六边形闭合框架作为中间受力主体，两端伸出同轴直杆作为连接端，整体结构摒弃了传统单圆钢拉杆易在长距离布设时出现侧向挠曲的问题，中间的六边形框架通过六根等长直杆首尾焊接拼接，相邻杆段在节点处形成稳定的三角受力区，当两端连接端承受轴向拉力时，六边形框架的各边可将轴向力均匀分解为沿杆段的轴力，避免局部应力集中导致的杆件变形。

　　从安装边界来看，该硬拉杆总长度为1580毫米，安装时需保证两端连接端的同轴度偏差不超过2毫米，否则会在框架节点处产生附加弯矩，长期受交变风载作用时易引发节点疲劳开裂；构件整体最大宽度为678毫米，在塔架腹杆间布设时，需预留至少50毫米的周边操作间隙，方便安装人员拧紧两端的连接锁件，同时避免与相邻的通讯线缆、馈线固定件产生干涉。杆件主体采用直径28毫米的圆钢加工，这个直径选型是经过受力核算确定的：在常规45米通讯塔的中部拉结位置，该规格杆件可承受不低于120kN的轴向拉力，同时自身重量控制在合理区间，单人即可完成高空搬运与对位安装，无需借助大型吊装设备。

　　设计阶段特意将中间框架设置为正六边形结构，而非传统的矩形或三角形框架，一方面是正六边形的各边受力均匀度更优，在相同材料用量下，抗侧向变形能力比矩形框架高出37%左右；另一方面正六边形的外形没有尖锐外凸角，在高空安装作业时，不易刮擦施工人员的安全绳或外层防护服，降低高空作业的安全隐患。两端伸出的直杆段长度经过匹配核算，可适配通讯塔架上通用的U型连接座、双耳拉环两种常用连接接口，无需额外加工转换接头，直杆端部预留的销孔位置公差控制在0.1毫米以内，保证连接销可顺利穿入，避免现场扩孔作业破坏杆件的镀锌防腐层。

　　在实际应用场景中，这类硬拉杆除了用于通讯塔架的侧向拉结，还可用于户外大型通讯天线阵面的支撑加固、临时通讯方舱的外部拉固，在沿海高风压区域使用时，六边形框架结构的风阻系数比同宽度的板式拉杆低42%，可有效降低风载对整个支撑结构的附加作用力，减少塔架基础的受力负荷。加工过程中，所有焊接节点均需满焊处理，焊后打磨平整并做热镀锌防腐，镀锌层厚度不低于85微米，保证在户外露天环境下的使用寿命不低于20年；组装时需先将六根框架直杆在工装上定位点焊，确认整体形位公差符合要求后再完成满焊，避免焊接变形导致两端连接端同轴度超标。安装完成后，需检查杆件的初始张紧度，保证杆件处于受拉状态但不存在过张拉导致的初始内应力，日常运维中只需定期检查两端连接销的防松件是否完好、框架节点是否存在锈蚀变形即可，无需频繁维护。
