柯尔特长条通讯终端外壳结构

长条型通讯终端外壳在手持巡检、便携对讲、工业现场数据采集以及户外作业装备中较为常见，这类零件看似只是外部包覆件，实际却承担握持定位、内部器件防护、按键避让、端部封盖配合以及装配基准等多项功能。建模时不能只把外形拉成一个简单长方体，需要同时考虑壳体壁厚、端部圆角过渡、侧面开槽位置、内部电路板安装空间以及装配后是否会出现干涉。

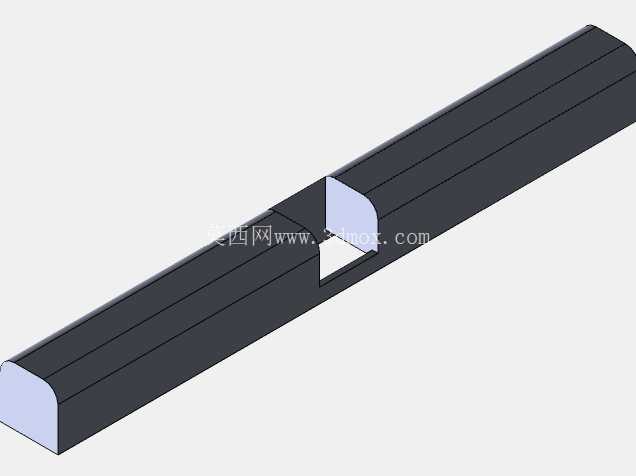

从结构形态看，该壳体采用狭长直条布局，主体截面接近矩形，两端做圆弧收边，能够降低手持时的棱角硌触感，也能减少注塑成型时尖角造成的应力集中。壳体上表面布置有多条平行浅筋，视觉上形成分段效果，工程上则可提高长条形薄壁件的抗弯刚度。长壳件在长度方向容易出现翘曲，若完全依赖平面外壁支撑，跌落或受压时侧壁容易内凹；通过表面浅筋与内部加强结构配合，可在不明显增加壁厚的前提下提升整体刚性。

壳体中部设置有侧向开口，开口边缘带有折边和局部挡壁，这类结构通常用于按键、卡扣、接口窗口或内部模块的侧向装配。开口位置不能随意开设，需要与内部PCB板、电池仓、扬声器或连接器位置对应。若开口过于靠近端部，会削弱端盖插接区域；若开口宽度过大，则会使壳体中段形成薄弱截面。设计时应在开口周边保留连续边框，并在转角处设置圆角，避免装配受力时从拐角处产生裂纹。

端部采用半圆弧封板形式，既可以作为外观收头，也可与端盖、缓冲垫或挂接结构形成配合。长条通讯设备在使用中经常被放入工具包、胸前口袋或设备挂套中，端部是碰撞概率较高的区域，因此圆弧端不仅是造型需要，更是抗冲击结构的一部分。端部壁厚应与主体侧壁保持均匀过渡，避免局部厚壁导致缩痕，也不能因过薄而在拧紧螺钉或卡入端盖时发生白裂。

内部空间规划方面，这类壳体一般沿长度方向布置电池、主板、天线支架或通讯模块。外壳内宽、内高需要给元器件留出安全间隙，尤其在电路板焊点、电容高点、连接器凸起位置，不能直接贴死内壁。若设备需要满足日常防泼溅或防尘要求，还应在上下壳配合面预留止口槽，用于安装密封圈或泡棉条；若仅为普通消费级防护，也可通过搭接边提高遮挡效果，减少灰尘从拼缝直接进入。

侧壁设计要兼顾握持和成型。直壁虽然便于脱模，但长时间握持缺乏舒适感；完全大圆角又会压缩内部安装宽度。较合理的方式是在外侧保留小圆角，内侧按拔模方向设置轻微斜度，使壳体既能顺利脱模，又能维持内部器件排布宽度。壳体表面的纵向线条还可在一定程度上掩盖注塑件轻微划痕和流纹，这对批量生产后的外观一致性有实际意义。

安装边界上，需要重点控制总长、最大宽度、端部圆弧半径、侧向开口长度以及开口距端面距离。总长决定内部模块串联空间，宽度影响电池和主板叠放方式，开口尺寸则限制按键或接口的实际装配范围。若后续要加入背夹，应在壳体背面预留平整区域或螺柱位置；若需要挂绳，则端部应保留穿绳孔或金属挂点的加强区域。背夹和挂绳点都属于反复受力部位，不能只在薄壳上开孔，需在对应位置增加局部加厚、筋位或嵌件支撑。

从装配工艺看，此类壳体多采用上下扣合或主壳加端盖的方式。卡扣分布应沿长边均匀设置，在开口附近适当加密，防止窗口区域按压时出现开合异响。螺钉柱则适合布置在端部和受力较大的位置，柱根需加筋，柱孔与螺钉规格匹配，避免锁附时滑牙或柱体爆裂。对于需要维修拆装的通讯终端，卡扣与螺钉组合比全卡扣结构更可靠；对于一次性封装产品，则可减少外露紧固件，提升外观完整性。

建模过程中应先建立主体外形骨架，再按壁厚生成内腔，随后处理端部封板、侧向窗口、表面筋条和内部安装柱。窗口折边要与壳体主体连续，拔模方向需统一，避免出现倒扣。若模型用于结构校核，还应检查最小壁厚、筋位厚度、螺钉柱高度以及卡扣根部圆角；若用于加工沟通，则需把配合面、止口、避让槽和安装基准表达清楚，使模具、电子和结构人员能够围绕同一壳体判断装配关系。

整体而言，该长条壳体不是单纯的外观罩件，而是通讯终端内部器件的承载与防护基础。设计时需要把手持舒适性、内部堆叠、成型工艺、装配固定和碰撞防护放在同一结构中平衡，尤其要控制中段开口对刚性的影响，以及端部和长边在批量成型中的变形趋势。
