双接口对夹式锥形管路过滤装置

　　在流体输送管路系统的设计与运维环节，管路入口端的杂质拦截是保障后端设备稳定运行的核心前置步骤，这类锥形过滤装置常被布置在泵阀入口、计量设备前端、精密仪表上游的管段位置，用来拦截流体裹挟的焊渣、金属切屑、密封带残段、固体颗粒杂质，避免硬质杂质进入精密配合的设备腔室，造成阀芯卡涩、叶轮磨损、计量腔道划伤、密封面冲蚀等常见故障。不同于常见的Y型过滤器、篮式过滤器的结构形式，这种对称双锥对合的结构，在同等通径规格下拥有更大的有效过滤面积，流体经过时的局部阻力损失更小，尤其适合对管路压损控制要求严格的低压流体输送场景，比如循环冷却水回路、洁净压缩空气支路、中小型液压系统回油段、民用供水支管等场景都能适配。

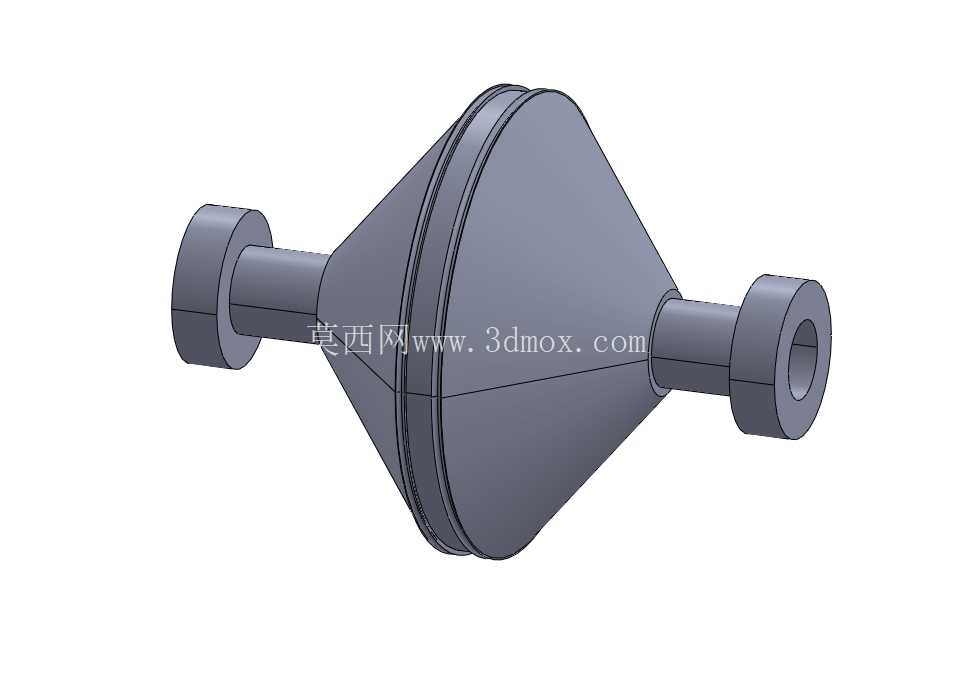

　　从结构设计逻辑来看，整个装置采用对称式布局，两端的连接接头为同轴等径设计，可直接与同规格的管路法兰或者对焊接头对接，安装时不需要额外调整管路的同轴度，两个锥形半壳通过周向的止口配合定位，拼接后形成中间宽、两端收窄的菱形内腔，过滤元件可直接夹持在两个半壳的对接止口位置，不需要额外的紧固件固定过滤芯，装配工序更简单，后期拆开清理截留杂质时，只需要松开管路连接的紧固件就能将两个半壳分离，清理完成后复位即可，不需要复杂的专用工具。

　　在安装边界的设计考量上，两端的圆柱形接头长度预留了足够的管路安装操作空间，接头端部的同轴度公差控制在0.1mm以内，可避免安装后出现管路偏心造成的附加应力，装置整体的最大外轮廓直径为对应通径管路外径的2.2倍左右，安装时需要在管段位置预留足够的径向操作空间，不需要额外设置支撑结构，依靠两端管路的连接强度即可完成固定，整体重量较同规格Y型过滤器轻30%左右，对管路支架的载荷要求更低。

　　从流体通过的性能来看，锥形的内腔结构可以让进入装置的流体沿锥面均匀扩散到整个过滤截面，不会出现局部流速过高冲蚀过滤元件的问题，截留的杂质会在重力作用下沉积在锥腔的下部位置，不会随流体波动再次被裹挟到下游，正常工况下的压损仅为同通径Y型过滤器的60%，在长时间运行过程中，随着杂质在过滤元件表面沉积，压损上升的速率也更平缓，可有效延长清理维护的周期。在建模过程中，所有配合面都做了适配工程实际的公差预留，对接止口位置设计了密封槽的安装位置，可适配O型圈或者平垫片的密封形式，避免流体泄漏，两端的连接接口尺寸符合常规管路配件的通用标准，可直接替换同通径的其他类型过滤装置，不需要重新调整管路的布局，对于做管路系统三维布线的设计人员来说，这个模型可直接导入管路装配体中，不需要额外做结构简化，所有的安装干涉位置都可以在装配阶段提前排查，避免现场安装时出现空间不足、接口不对中的问题。这类过滤装置的结构没有复杂的异形曲面，加工工艺性较好，两个锥形半壳可采用板材冲压成型或者铸造成型，加工成本较低，适合批量生产应用，在不同的工况下，只需要更换对应过滤精度的过滤元件，就可以适配从粗滤到精滤的不同需求，不需要改动外部的壳体结构，零部件的通用化程度较高。
