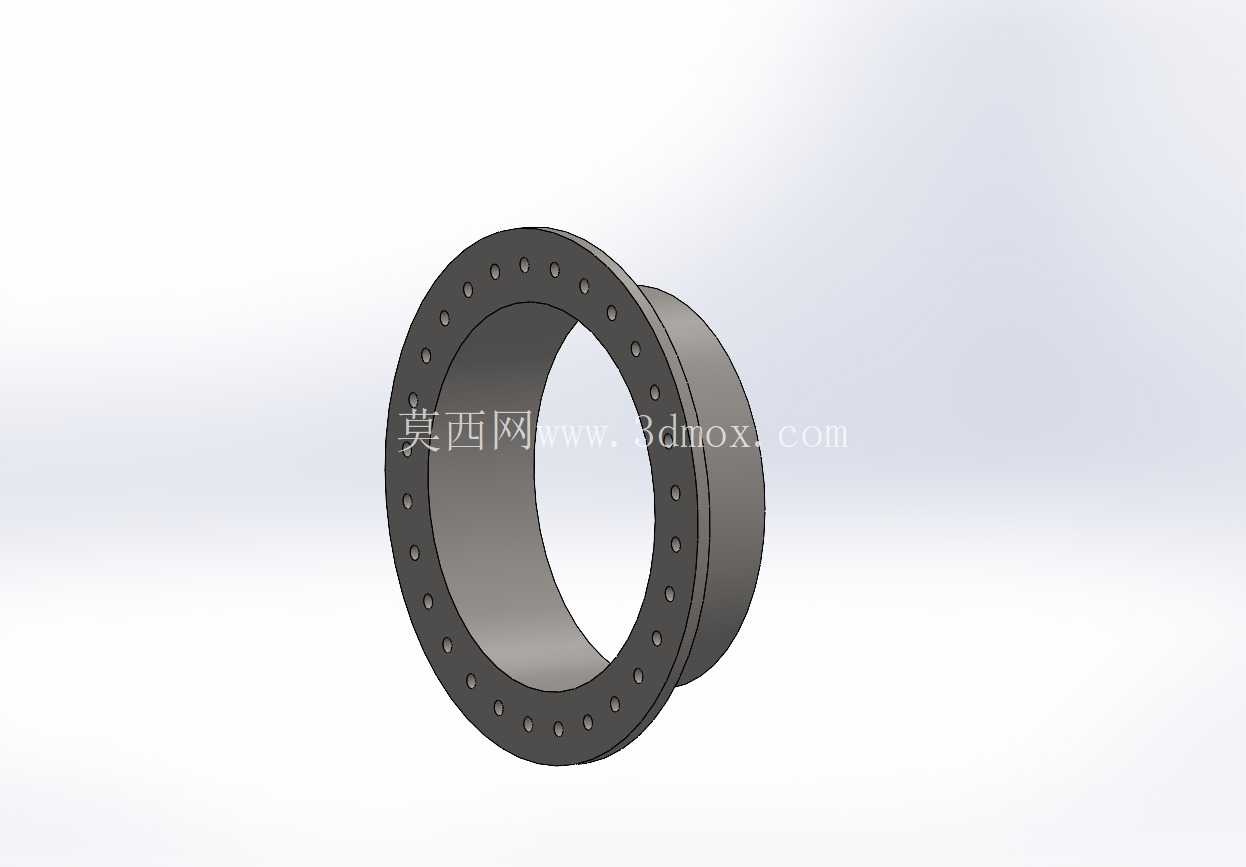

20英寸ANSI150法兰连接结构

　　在石油化工、市政给排水、长输管线等涉及流体输送的工程场景中，大口径法兰是管线对接、设备与管线连接的核心承压部件，本次呈现的20英寸ANSI150等级法兰结构，完全遵循美标法兰的尺寸规范进行建模还原，可直接用于管线系统的装配校核、应力分析前置建模环节。从实际工程应用来看，该压力等级的法兰多用于中低压工况的流体输送系统，适用介质涵盖原油、成品油、生产用水、常温低压气体等，在罐区进出口接管、泵站管线对接、大型工艺设备的外接端口处十分常见，其密封性能、连接强度直接决定整个管线系统的运行可靠性，一旦法兰连接出现失效，轻则引发介质跑冒滴漏，重则导致管线停输、安全事故，因此在设计建模阶段对法兰的结构尺寸、安装边界进行精准还原，是后续工程设计的基础。

　　从结构设计逻辑来看，该法兰采用带颈对焊式结构，相较于平焊法兰，带颈结构能够有效降低法兰盘与接管连接处的应力集中系数，提升承压过程中的结构刚度，颈部的锥度过渡设计完全匹配ANSI B16.5标准中150磅级20英寸法兰的尺寸要求，既避免了直角过渡带来的应力突变，也兼顾了焊接施工时的操作空间。法兰盘上的螺栓孔采用均布排布，孔位的分度圆直径、孔径大小严格对应标准要求，20英寸150磅级法兰的螺栓孔数量、孔距经过严格的尺寸校核，能够保证与同等级配对法兰、阀门端口的完全互换，安装时无需额外进行孔位修配，可有效降低现场施工的工作量。

　　密封面采用突面结构，密封面的表面粗糙度、凸台高度符合标准规范，能够适配非金属软垫片、缠绕式垫片等常用中低压密封垫片，在螺栓预紧力的作用下，垫片能够均匀受压，实现可靠的端面密封，避免介质从法兰结合面泄漏。从安装边界来看，该法兰的接管端内径匹配20英寸公称直径的钢管外径，焊接端的坡口角度、钝边厚度符合压力管道焊接规范，现场组对时能够直接与同规格管线进行对焊连接，法兰整体的轴向长度、法兰盘外径尺寸经过精准建模，在进行管线排布设计时，可直接将该模型导入装配体，核算相邻管线、设备的安装间距，避免出现安装干涉问题。

　　在建模过程中，对法兰的各部位圆角、倒角细节都进行了还原，比如螺栓孔的倒角、法兰盘外缘的圆角、颈部与法兰盘过渡处的圆角，这些细节虽然不影响整体装配，但在进行有限元应力分析时，能够避免因尖角结构导致的应力奇异问题，保证仿真计算结果的准确性。对于结构设计人员来说，这类标准件的精准三维模型能够大幅减少重复建模的工作量，在进行管线系统设计时，直接调用符合标准的法兰模型，可快速完成管线装配，同时能够提前校核法兰与周边管线、支吊架、保温层的空间位置关系，避免现场安装时出现空间不足的问题。对于设备选型人员而言，该模型能够直观呈现法兰的外形结构、连接尺寸，可快速核对设备接口与管线法兰的匹配性，避免因法兰压力等级、尺寸不匹配导致的供货错误。在实际工程中，这类大口径法兰的安装需要配合扭矩扳手按照规定的螺栓预紧顺序进行紧固，建模时还原的螺栓孔排布位置，也能够为施工方案编制时的螺栓紧固顺序规划提供直观参考，保证法兰受力均匀，避免因偏载导致的密封失效。
