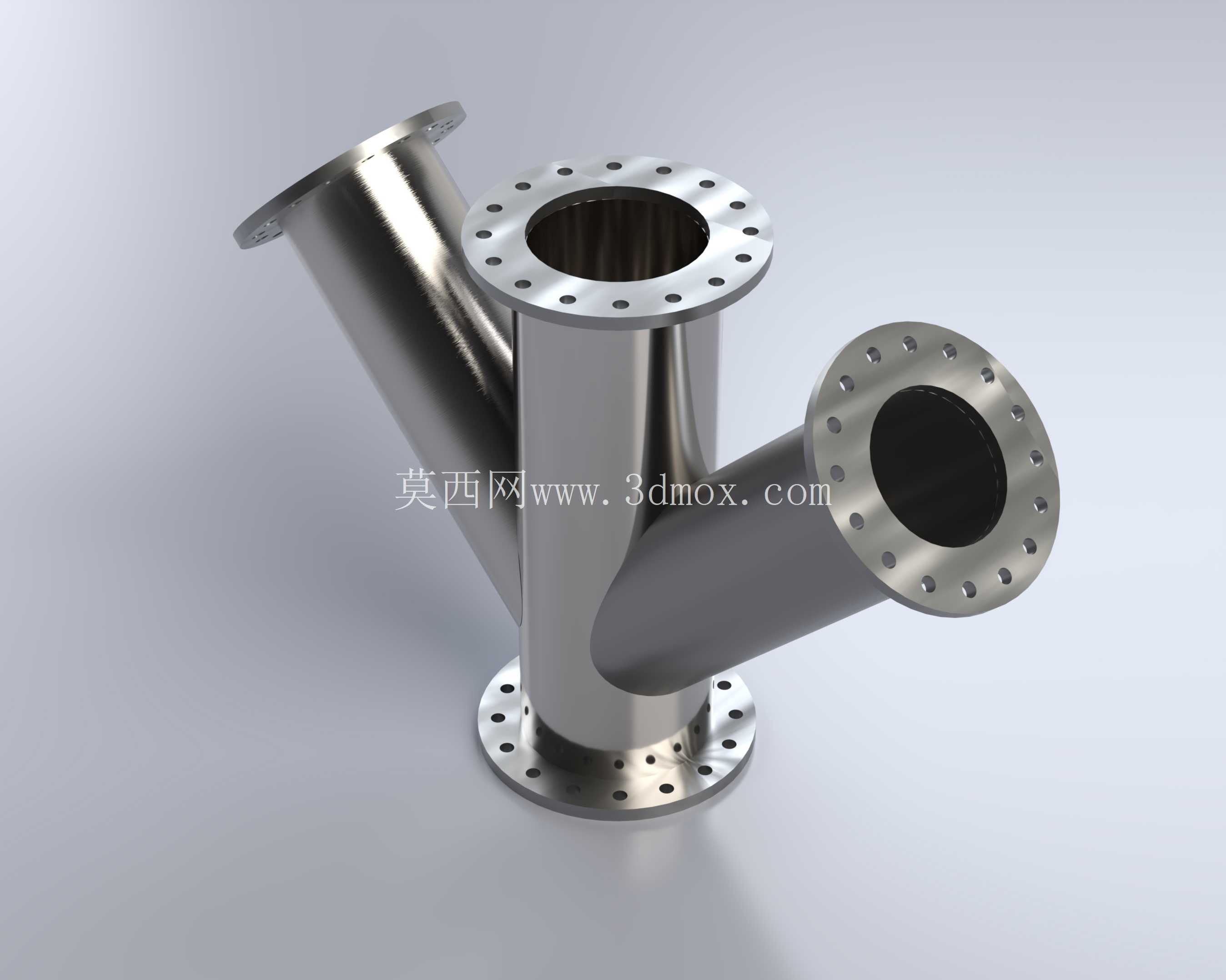

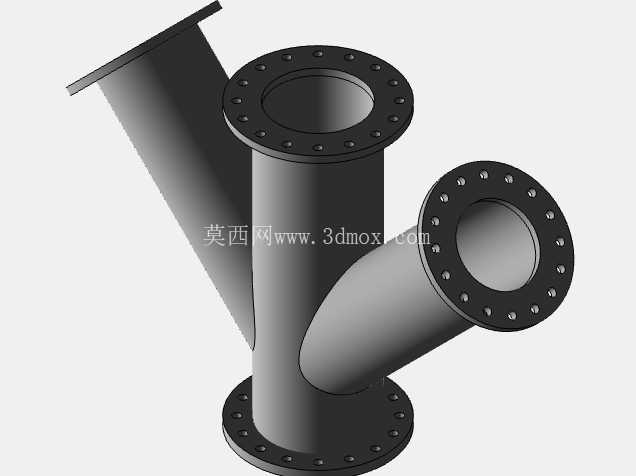

45度分支三法兰Y型管路连接件

在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，分流合流节点的设计直接影响整条管线的运行阻力、密封可靠性与后期维护成本，这款三端法兰连接的Y型管路构件，正是针对中低压管路的分流、汇流工况开发的标准化连接部件。不同于常规直角三通的急变流结构，这款构件采用45度斜向分支布局，流体在经过分流节点时无需经历90度直角转向，能大幅降低局部水头损失，减少流体对管壁的冲蚀磨损，尤其适用于输送含少量固体颗粒的流体、高粘度介质或是对流速稳定性要求较高的制程管路，比如制药行业的纯化水输送、食品加工的物料管路、化工行业的常温常压溶剂输送场景都能适配。

设计阶段优先考虑了管路集成的通用性，三个连接端全部采用标准ANSI法兰密封结构，法兰盘的螺栓孔分度圆直径、密封面形式、螺栓孔数量与孔径都严格匹配对应压力等级的通用法兰标准，现场安装时无需额外加工过渡接头，直接与同规格的管路法兰、阀门法兰、设备接口法兰通过螺栓紧固即可完成装配，密封面可根据输送介质特性选配非金属平垫片、金属缠绕垫片等不同密封件，满足不同温度、压力、介质特性的密封需求。底部的法兰端可作为垂直管路的接入端，两个斜向分支端可分别对接不同走向的支路管线，也可反向作为两路流体的汇流节点使用，安装方向可根据现场管线走向灵活调整，不受固定安装方位的限制。

流道部分采用了弧形过渡的管口设计，分支与主管的连接位置没有突兀的直角棱边，整个流道内壁顺滑连续，流体在转向分流过程中不会形成明显的涡流区，一方面能降低管路运行时的振动与噪音，另一方面也能减少介质在管壁拐角处的滞留堆积，避免输送易结垢介质时出现管路堵塞的问题，长期运行的管路清洁维护成本更低。全参数化的建模逻辑让这款构件的尺寸调整十分便捷，可根据不同的管路公称直径、压力等级需求，快速调整主管通径、分支通径、法兰规格、分支角度、整体高度等核心参数，无需重新从零搭建模型，能大幅缩短不同项目的管路设计周期。

从安装边界来看，这款构件的三个法兰端面的相对位置经过精准校核，安装时只需保证对接法兰的同轴度与密封面平行度，按照对角紧固的顺序拧紧法兰螺栓即可，整体占用的管路空间比同通径的直角三通加弯头的组合结构更紧凑，能有效节省管线布置的空间，在管廊空间有限、设备布局紧凑的车间内安装优势尤为明显。构件的主体壁厚根据对应压力等级的管路标准设计，能满足常规中低压管路的强度要求，可适配不锈钢、碳钢、合金钢等多种常用管路材质的加工需求，不管是采用铸造后机加工成型，还是采用板材卷制焊接成型，都能直接基于模型提取加工尺寸与工装参考数据。在实际管路系统的运维过程中，法兰连接的形式也让节点的拆卸检修十分方便，无需切割管路即可完成节点处的密封件更换、管路疏通等维护操作，能有效降低后期运维的时间成本与材料成本。
