2英寸ANSI150级盲板法兰结构设计

在石油天然气场站、工业工艺管道系统的运维与新建项目中，盲板法兰是实现管路临时或永久封堵、分段试压、介质隔离的核心承压部件，本次设计的2英寸ANSI 150等级盲板法兰，完全匹配美标法兰体系的安装互换要求，可直接与同压力等级、同公称通径的对焊法兰、平焊法兰配合完成密封连接。从实际工程应用场景来看，这类小口径盲板常出现在装置区支管末端、检修预留口、泵组进出口临时封堵位置，也会在管道分段压力试验时作为封堵端使用，相比焊接封头，盲板法兰具备可拆卸、可重复拆装使用的优势，不需要动火切割就能完成管路通断状态的切换，非常适合需要定期调整管路布局、频繁切换介质流向的工艺场景。

设计过程中首先锚定ANSI B16.5标准中150磅级、2英寸规格的安装边界参数，螺栓孔中心圆直径、螺栓孔数量与孔径、密封面凸台尺寸完全遵循标准公差要求，确保现场安装时不需要额外扩孔、修磨就能与现有管路法兰对齐。密封面采用突面结构，表面粗糙度控制在适合非金属垫片密封的区间，可适配石棉橡胶垫、缠绕垫、四氟垫等常用管法兰垫片，不需要额外加工密封槽就能满足150磅级对应的承压密封要求，常温工况下可承受对应等级的水压试验压力而不发生渗漏。

结构上采用实心圆盘式盲板结构，没有中心通流孔，整体厚度经过承压强度校核，在标准规定的设计压力、设计温度范围内，不会发生盘面变形导致的密封失效。盘面均匀分布的螺栓孔采用通孔设计，孔边做了微小倒角处理，避免穿螺栓时刮伤螺栓螺纹，也能消除冲孔或钻孔产生的边缘毛刺对安装平面度的影响。法兰外缘没有额外的凸台与吊耳结构，整体外形简洁，2英寸规格的尺寸重量适中，现场单人即可完成搬运与对位安装，不需要额外吊装辅助。

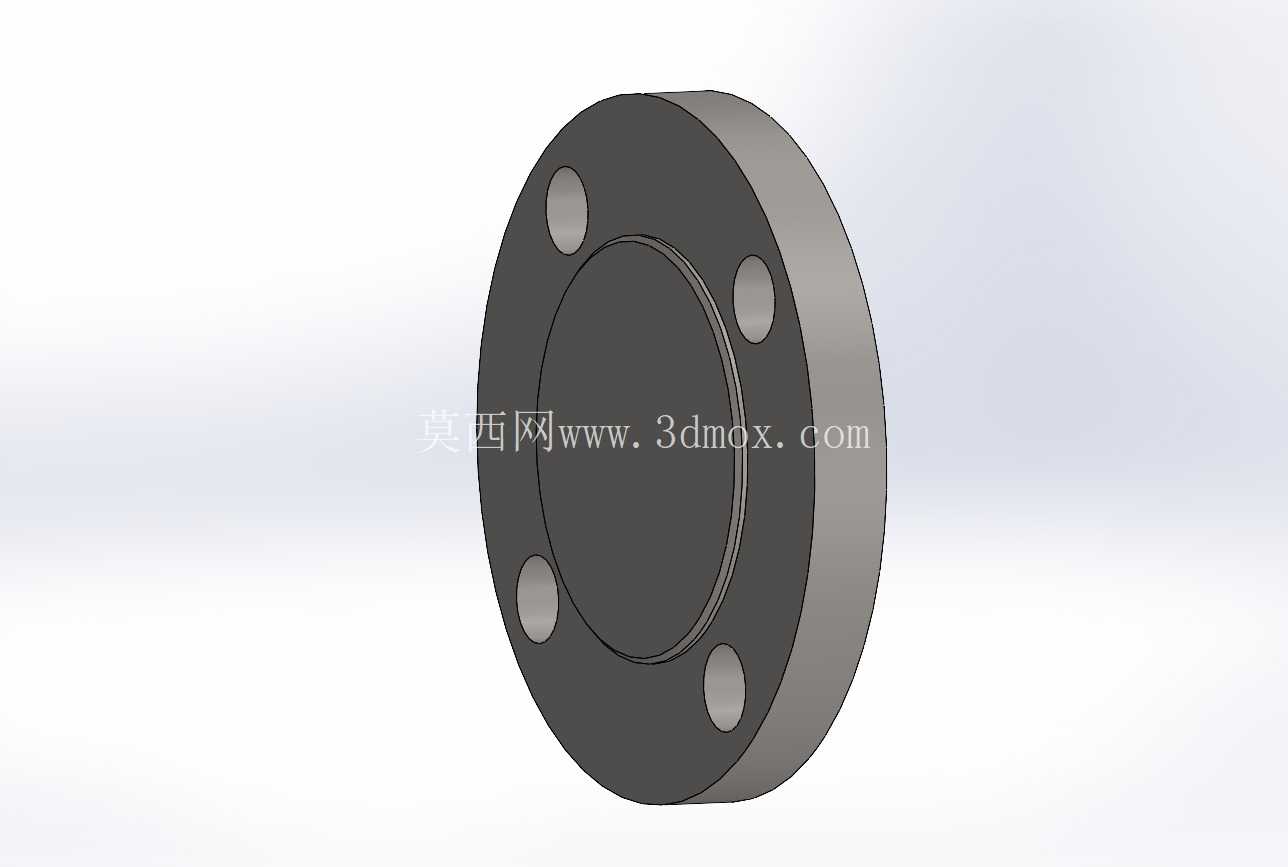

从建模逻辑来看，先以法兰中心为基准绘制盘面外圆轮廓，再根据螺栓孔分布圆直径阵列生成全部螺栓孔特征，之后做出密封面凸台的台阶结构，最后对所有锐边做倒钝处理，还原实际机加工零件的工艺特征，模型的装配基准完全与实际法兰的安装基准重合，可直接用于管路装配干涉检查、支吊架载荷核算、螺栓长度选型计算等工程场景。在实际选型使用时，需要注意该盲板的压力温度额定值与同等级ANSI法兰完全匹配，不能跨压力等级混用，安装时需要对称拧紧螺栓，保证垫片受力均匀，避免局部压溃导致的介质泄漏。这类小口径盲板在日常运维中更换频率较高，标准化的尺寸设计可以减少备件库存种类，现场替换时不需要对管路做任何修改，大幅缩短检修停机时间。
